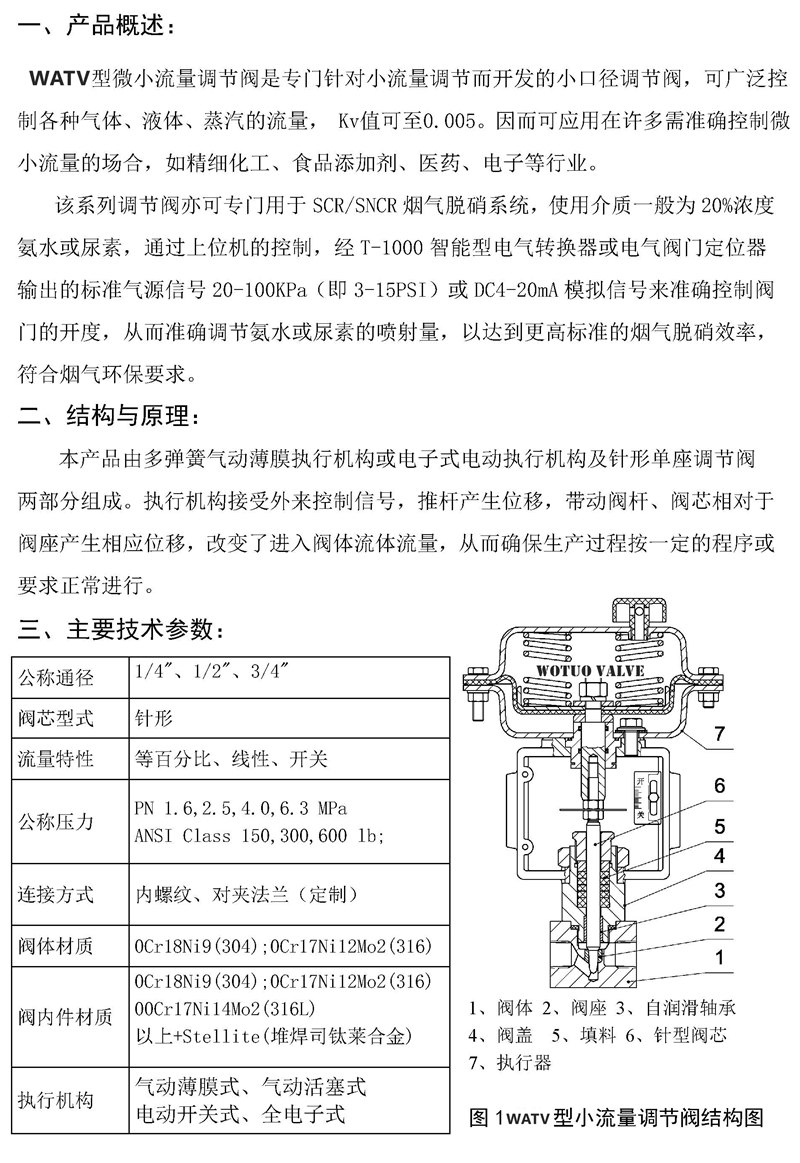

气动卡套式调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。
本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。
气动卡套式调节阀主要零部件参数
气动卡套式调节阀本体部分
● 阀体形式：直通锻造阀体
● 阀体材质：20# F22 304 316
● 公称通径：DN1.5～DN20
● 公称压力：PN（国标）1.6 4.0 10.0 16.0 20.0 32.0MPa ， ANSI（美标） 150 300 600 900 1500LB
● 连接形式：法兰:FF RF RTJ等，螺纹:NPT，焊接:SW BW
● 结构长度：符合IEC534
● 阀盖形式：一体式
● 填 料：聚四氟乙烯 柔性石墨等
● 密 封 垫：金属夹石墨密封垫 四氟乙烯垫等
气动卡套式调节阀阀内部件
● 阀芯型式：单座柱塞式
● 流量特性：等百分比、线性
气动卡套式调节阀执行机构
● 气 动：气动薄膜多弹簧执行机构
● 单 作 用：气—开（弹簧复位）
● 双 作 用：气—开/气—关
气动卡套式调节阀主要技术参数
公称通径(mm) | G1/2" | G3/4" | ||||||
阀座直径(mm) | 1.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
流量系数Kv | 0.0025 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 |
可调范围 | 30:1 | |||||||
公称压力 | 标准产品1.6 4.0 6.4、10MPa | |||||||
阀芯形式 | 单座柱塞型阀芯 | |||||||
流量特性 | 直线 | |||||||
作用形式 | 气开式、气关式 | |||||||
工作温度 | 普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃ | |||||||
法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||
执行机构 | ZHA/B型多弹簧气动薄膜执行机构 | |||||||
可配附件 | 定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等 | |||||||
注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。

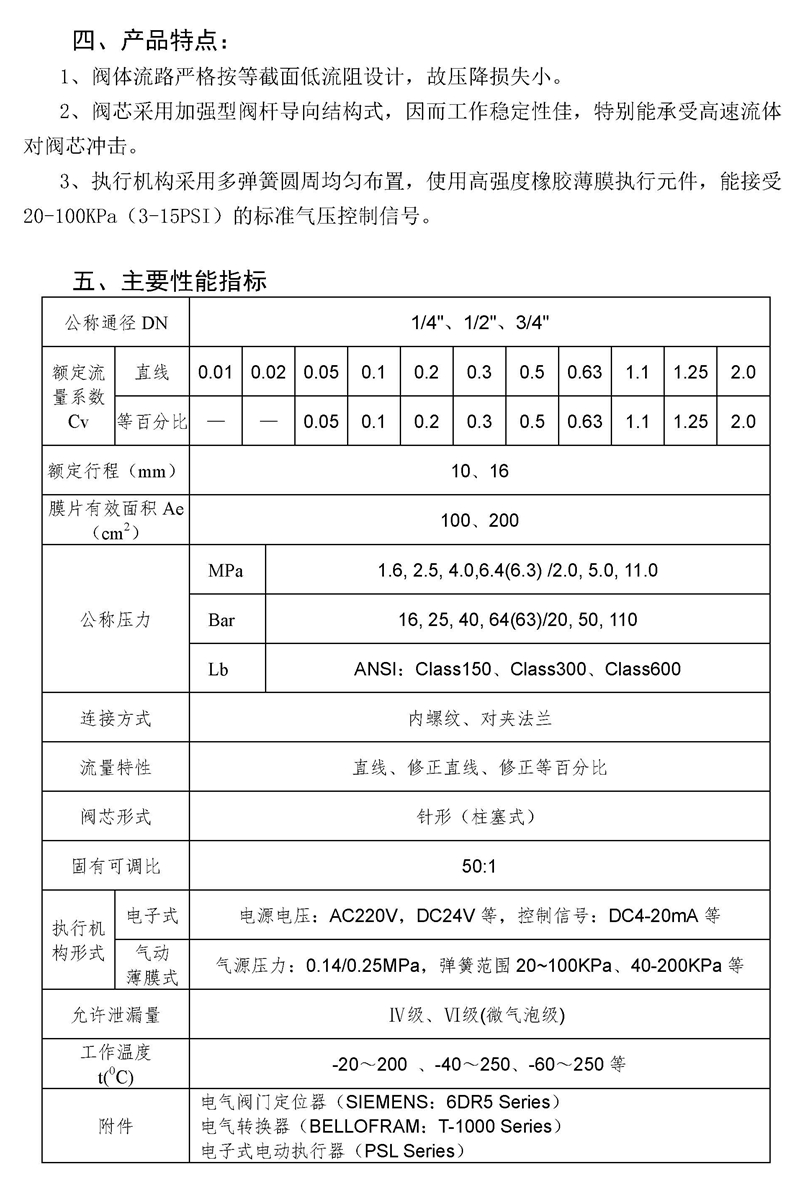

气动卡套式调节阀主要性能指标
泄漏率：Ⅵ 级， 小于额定流量的10-4
回差：不带定位器， 小于全行程的3%； 带定位器， 小于全行程的1%
基本误差：不带定位器， 小于全行程的±5%； 带定位器， 小于全行程的±1%
死区：不带定位器 ， 小于全行程的3%； 带定位器， 小于全行程的1%注：测试使用填料为聚四氟乙烯填料。
气动卡套式调节阀允许压差
执行机构 | ZHA(B)-11 | |||||||
行程（mm） | 10 | |||||||
有效面积(cm3) | 200 | |||||||
气源接口尺寸 | M16×1.5 | |||||||
公称通径（mm） | G1/2" | G3/4" | ||||||
阀座直径（mm） | 1.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
允许压差△P（MPa） | 6.4 | 5.2 | 4.6 | |||||
注：（1）ZHA：正作用执行机构 ；ZHB 反作用执行机构。

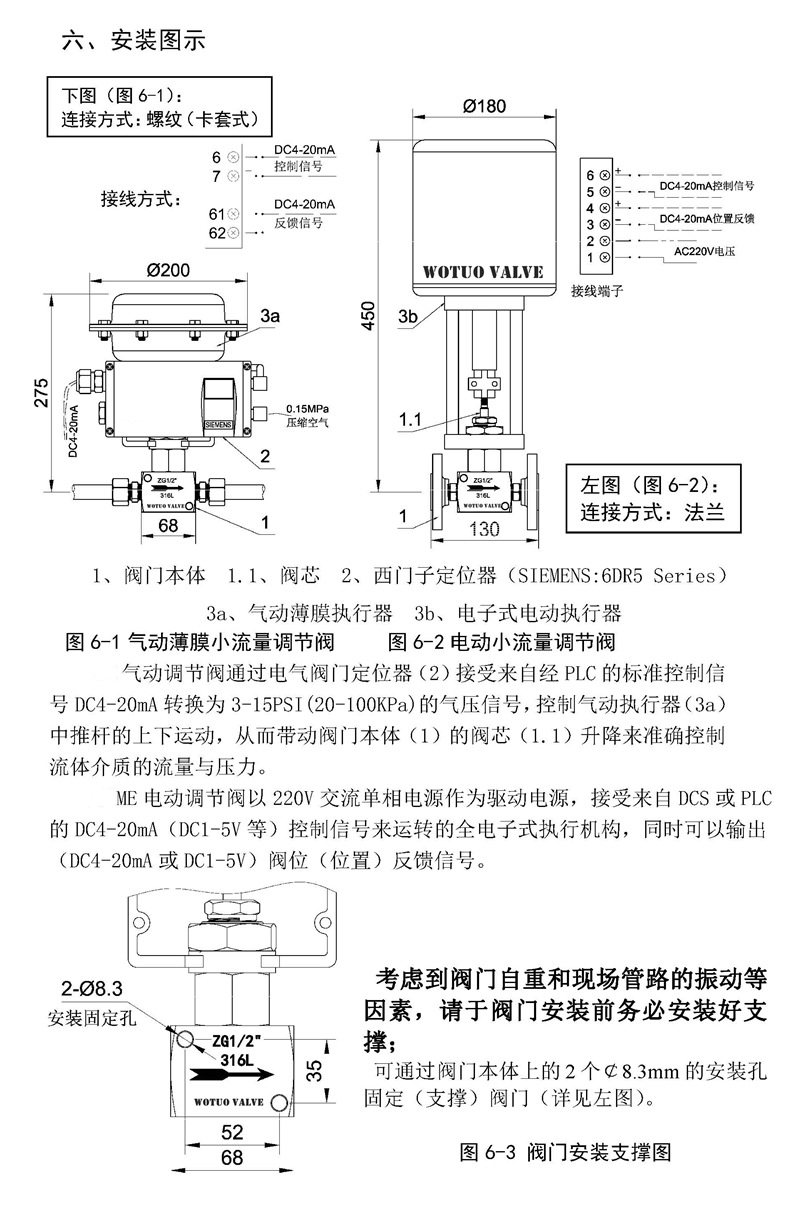

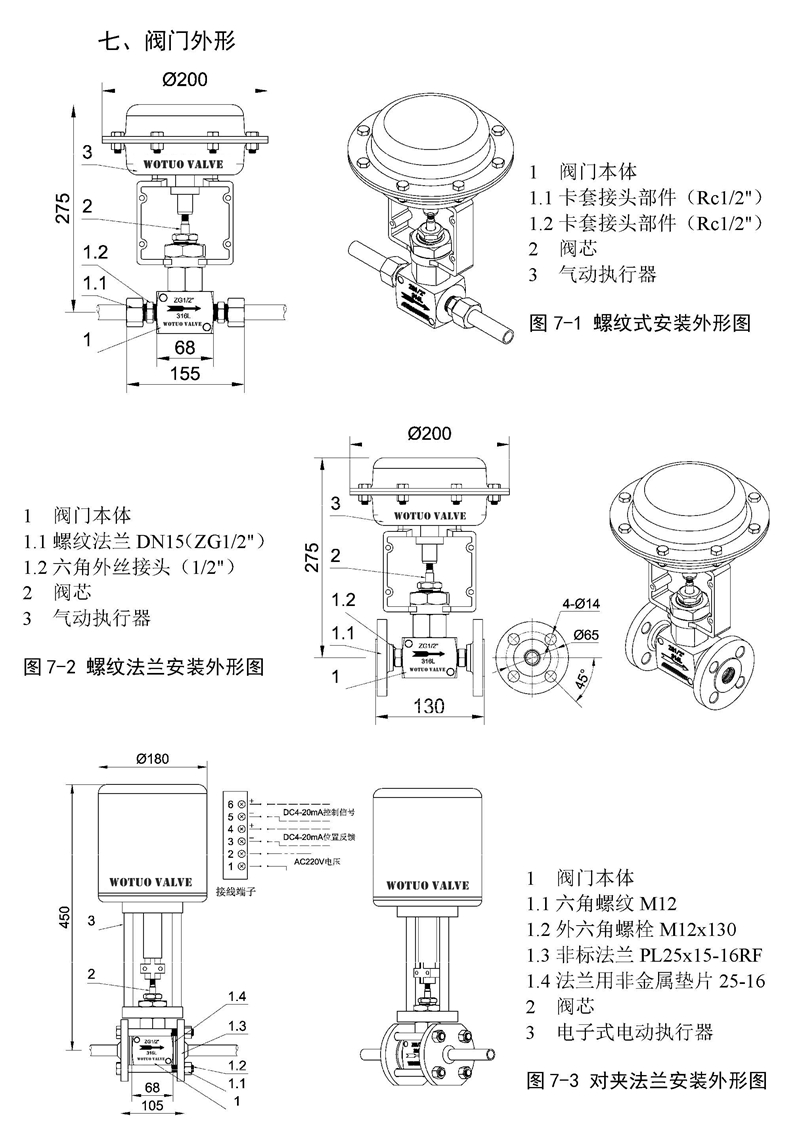

气动卡套式调节阀外型尺寸及重量
公通通径(mm) | G1/2" | G3/4" |
连接长度 L(mm) | 92 | 92 |
高度 H(mm) | 30 | 30 |
H2(mm) | 330 | 330 |
气动执行器宽D1(mm) | 230 | 230 |
