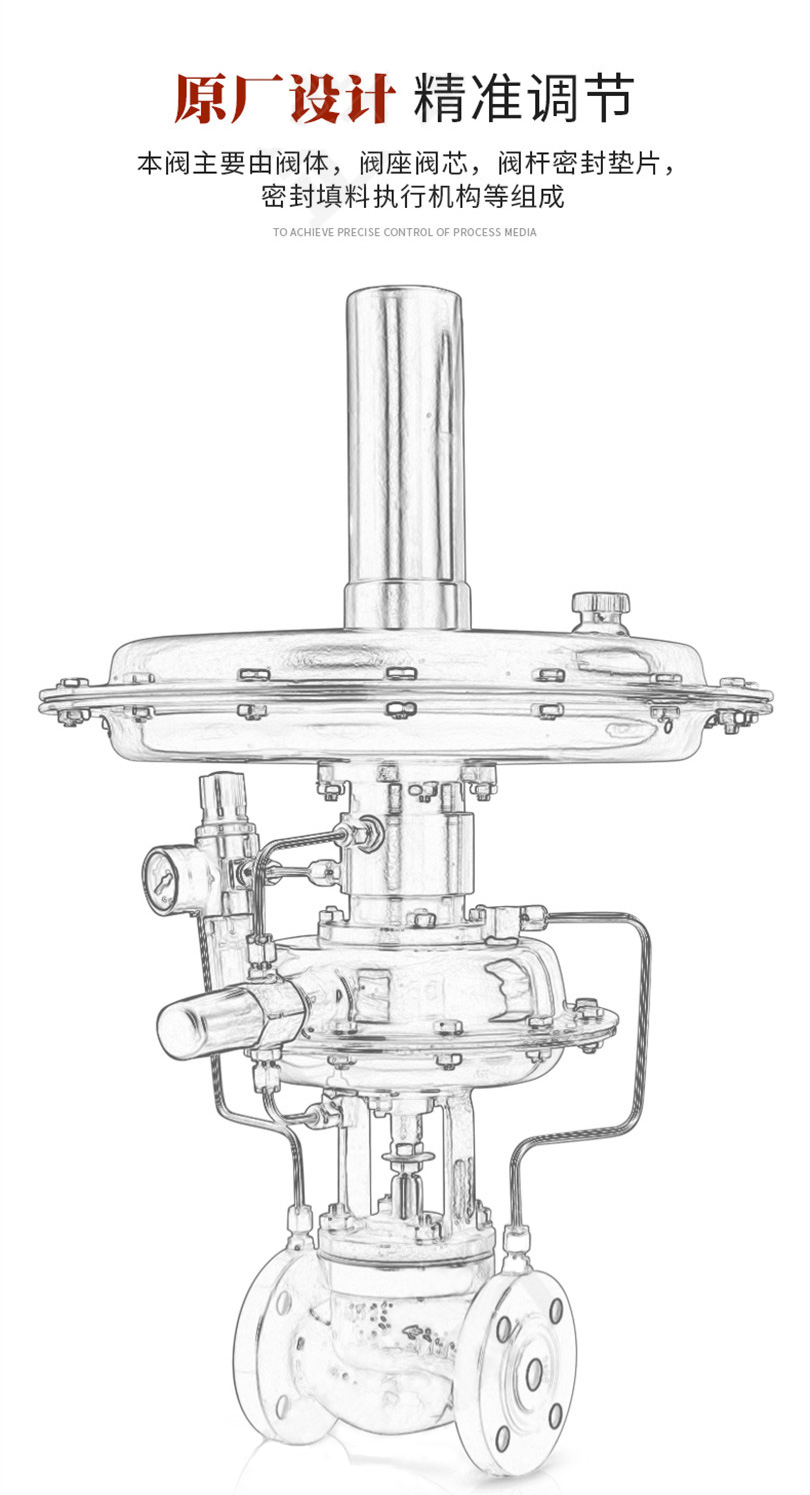

氮封阀(氮封装置)主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封阀(氮封装置)由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
氮封阀产品特点：
无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。
氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。
压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。
采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。
供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。
为确保储罐的安全，需在罐顶设置呼吸阀。
呼吸阀公起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
氮封阀主要技术参数
氮封阀阀体
阀体形式 | 直通铸造球型阀 |
公称通径 | DN20～150mm |
公称压力 | PN1.0、1.6MPa |
法兰标准 | ANSI、JIS、DIN、GB、JB (特殊可按用户提供) |
连接形式 | 法兰(FF RF RTJ) |
阀盖形式 | 标准型(一体式) |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
氮封阀阀内件
阀芯形式 | 单座型阀芯 |
流量特性 | 线性 |

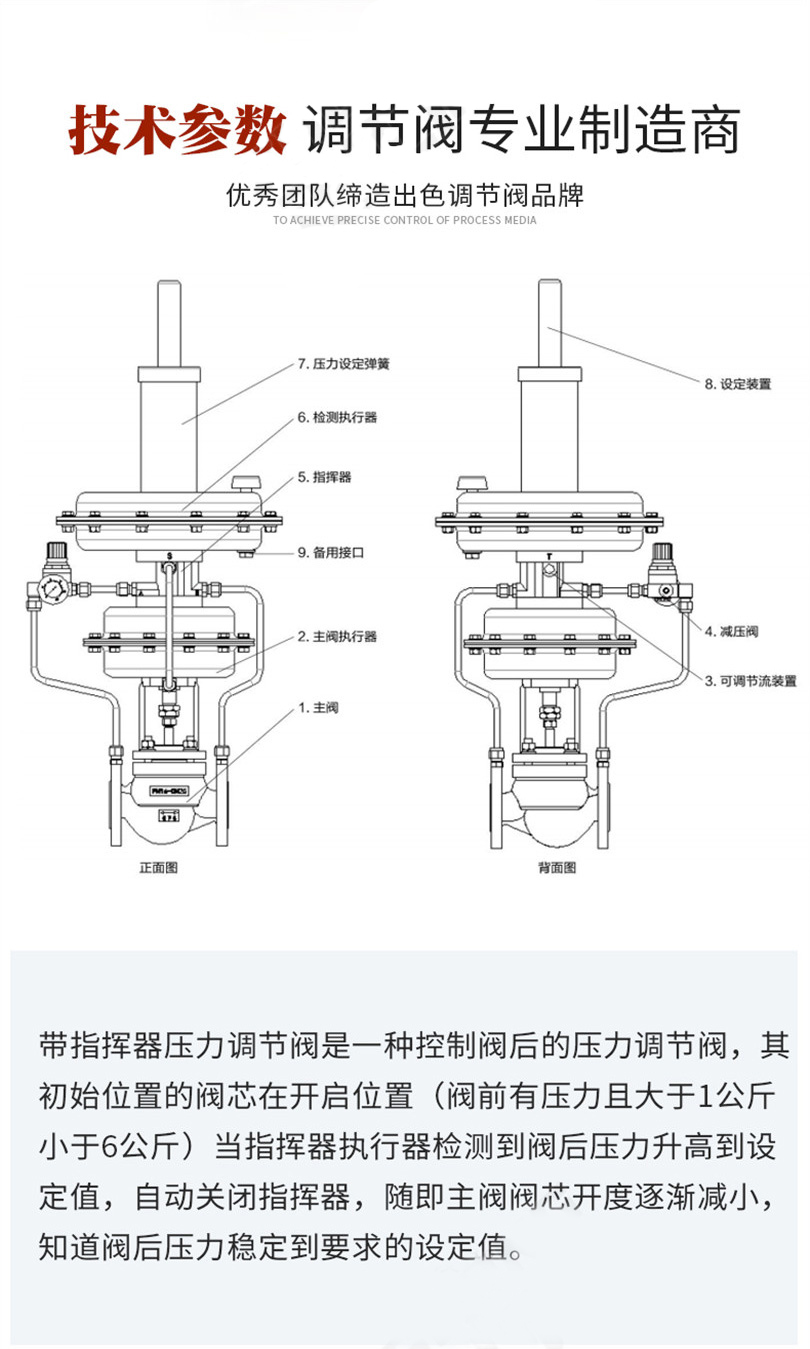

氮封阀主要零件材料及结构图
1 | 阀体 | WCB | CF8 | CF8M | CF3M |
2 | 阀座 | 304 | 304 | 316 | 316L |
3 | 垫芯 | 304 | 304 | 316 | 316L |
4 | 导向套 | Q235 | 304 | 316 | 316L |
5 | 支架 | WCB | CF8 | CF8M | CF3M |
6 | 执行机构1 | 膜盖：Q235、膜片：EPDM或FKM夹纤维 | |||
7 | 连接支架 | Q235/304 | |||
8 | 减压阀 | 工程塑料 | |||
9 | 执行机构2 | 膜盖：Q235、膜片：EPDM或FKM夹纤维 | |||
10 | 上阀杆 | 304 | 304 | 316 | 316L |
11 | 防护盖 | Q235/304 | |||
12 | 弹簧 | 65Mn/60Si2Mn | |||
13 | 调节螺母 | 35 | 304 | 316 | 316L |
氮封阀主要性能参数及性能指标
公称通径(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
阀座直径(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
额定流量系数Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
压力调节范围 | 0.5～70 20～120 60～400 300～700 500～1000 KPa | |||||||||||
公称压力PN | 1.0、1.6 MPa | |||||||||||
被调介质温度 | 80、200 ℃ | |||||||||||
流量特性 | 快开型 | |||||||||||
调节精度 | ≤5% | |||||||||||
允许压降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
薄膜有效面积(C㎡) | 200 | 280 | 400 | |||||||||
允许泄漏量 | 符合ANSIB16.104—1976 IV级 | |||||||||||

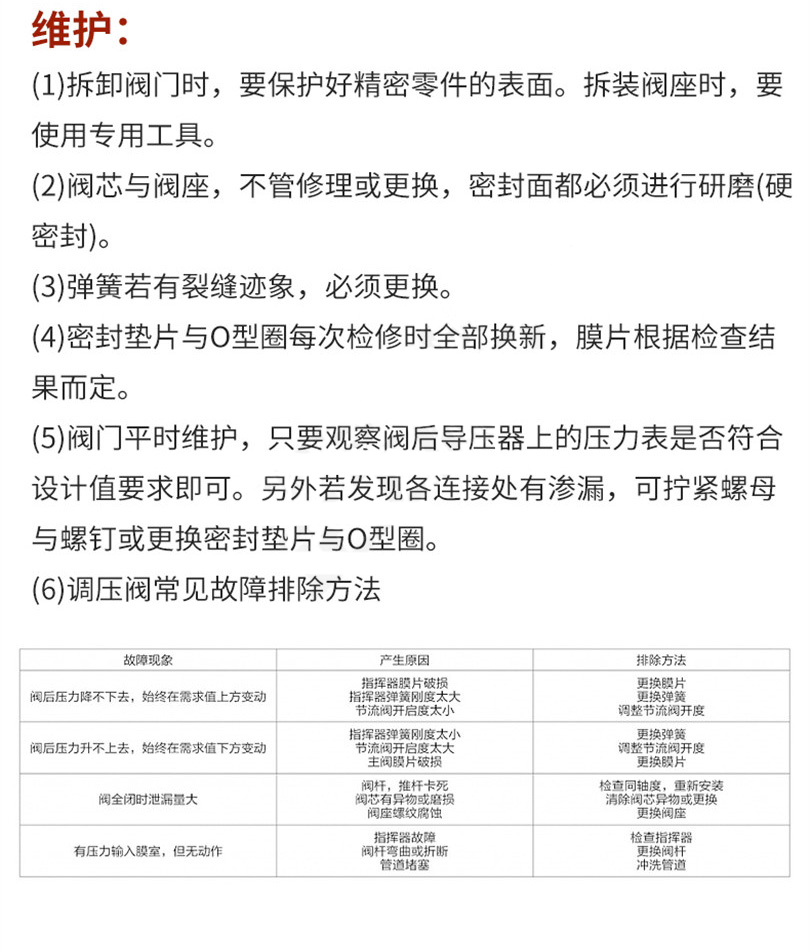

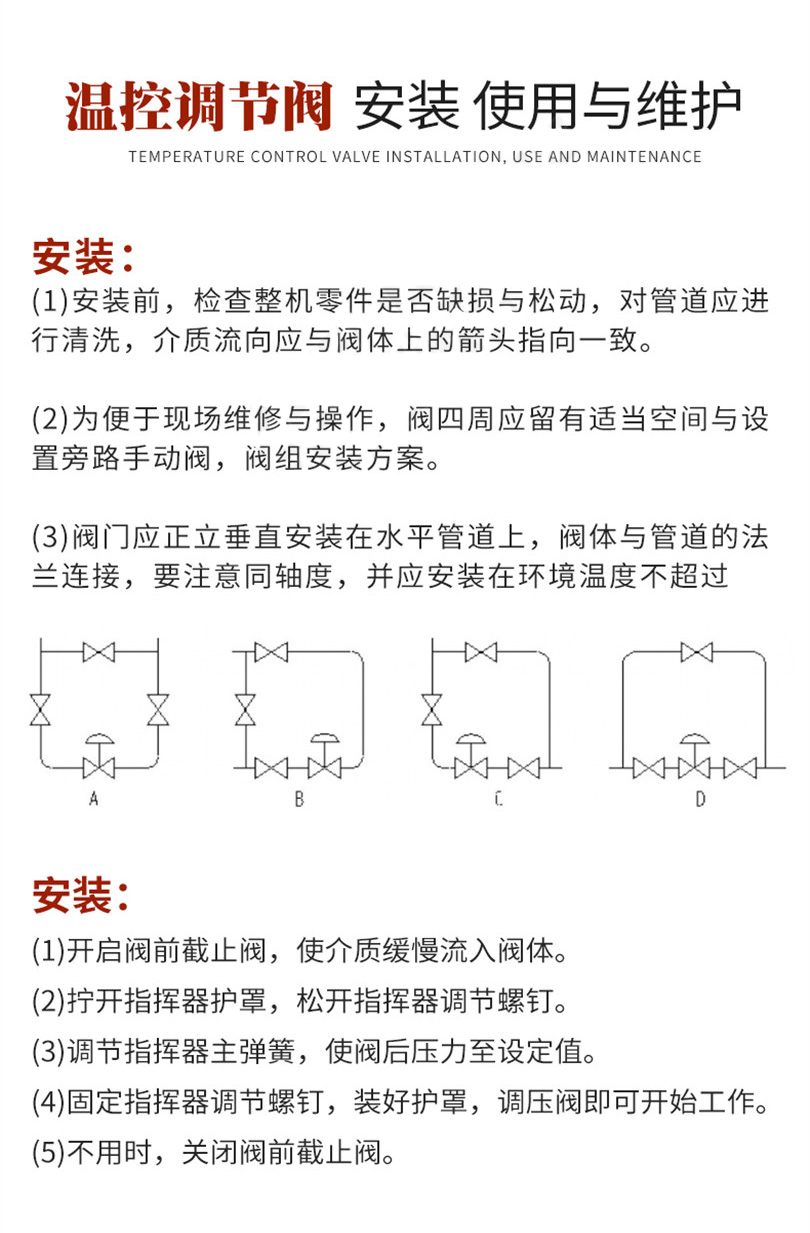

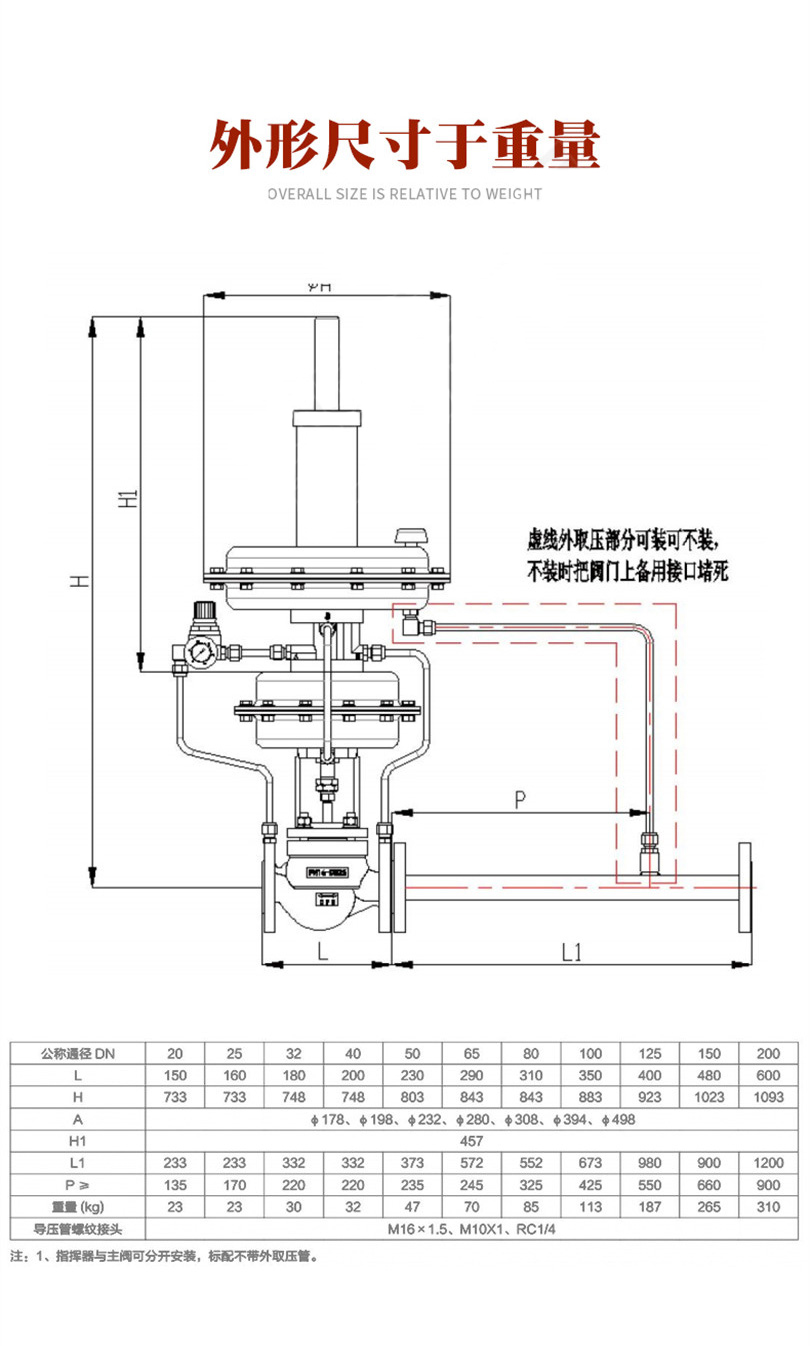

氮封阀主要外形及连接尺寸
