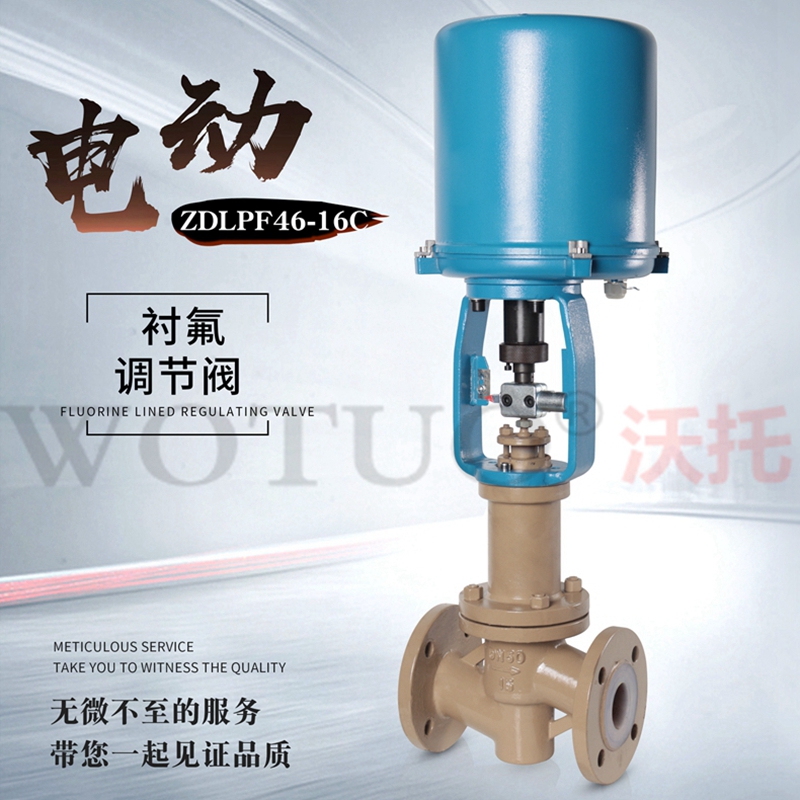

衬氟电动调节阀

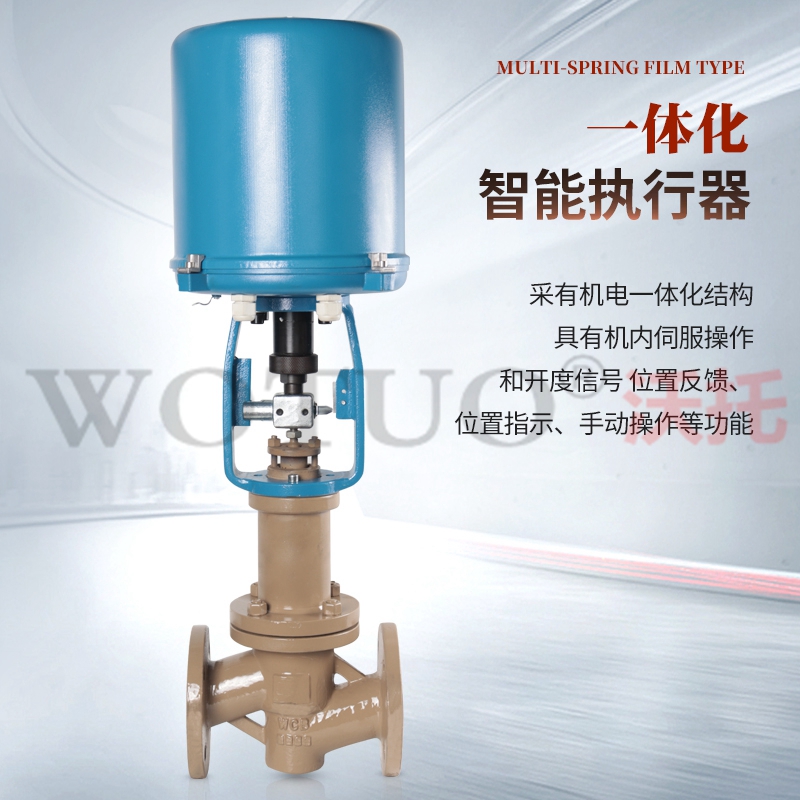

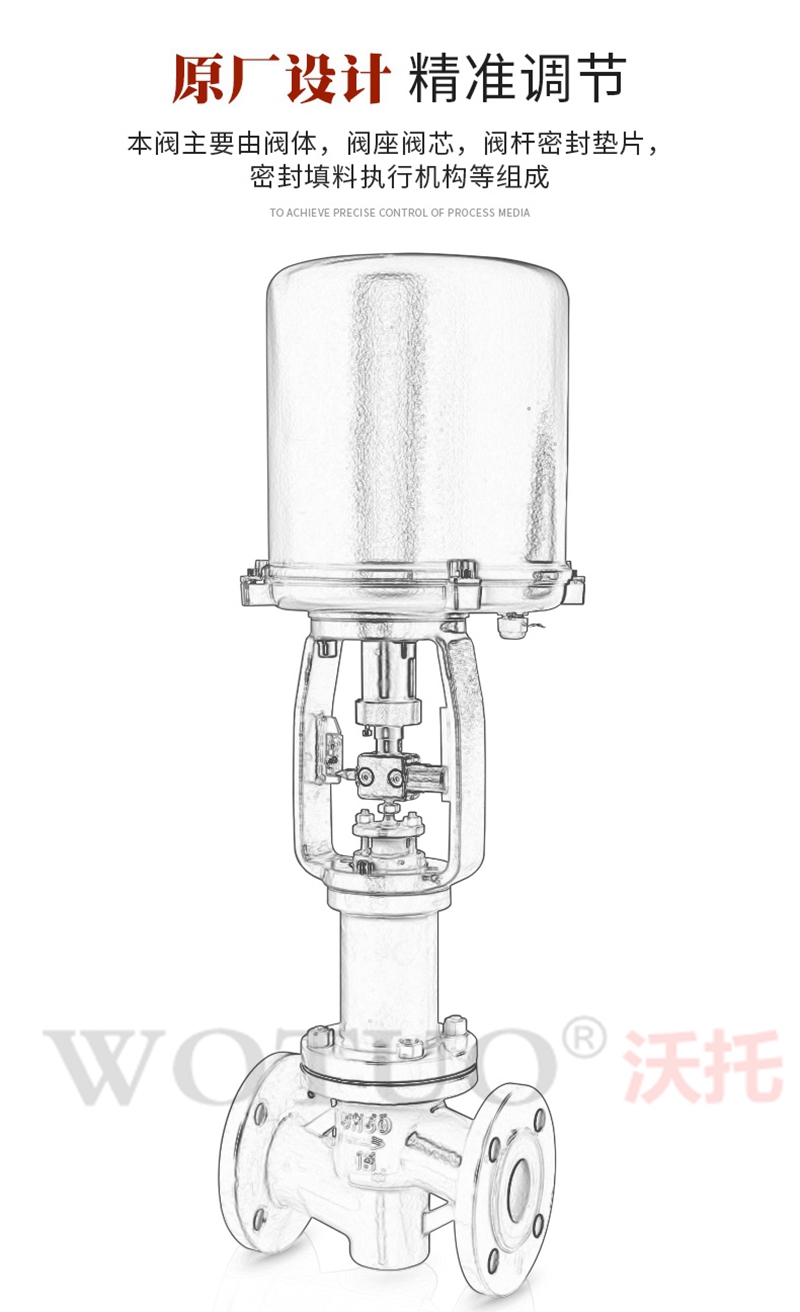

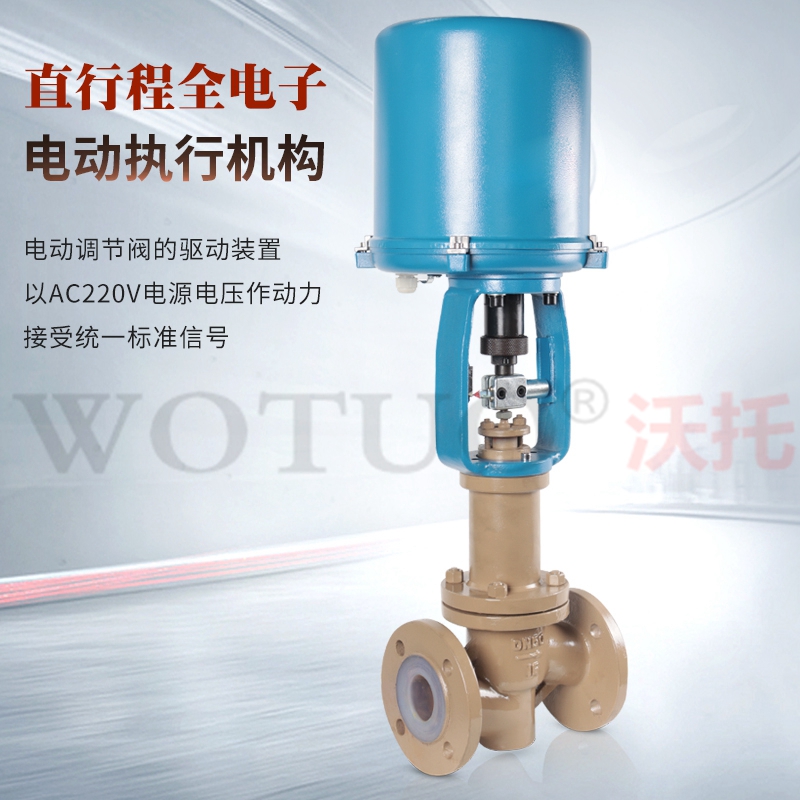

电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成;该执行机构采用一体化的电子控制器模块,无需另配伺服放大器,且输出力大;阀体接触介质的部位均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),又采用聚四氟乙稀波纹管密封,电动衬氟调节阀…

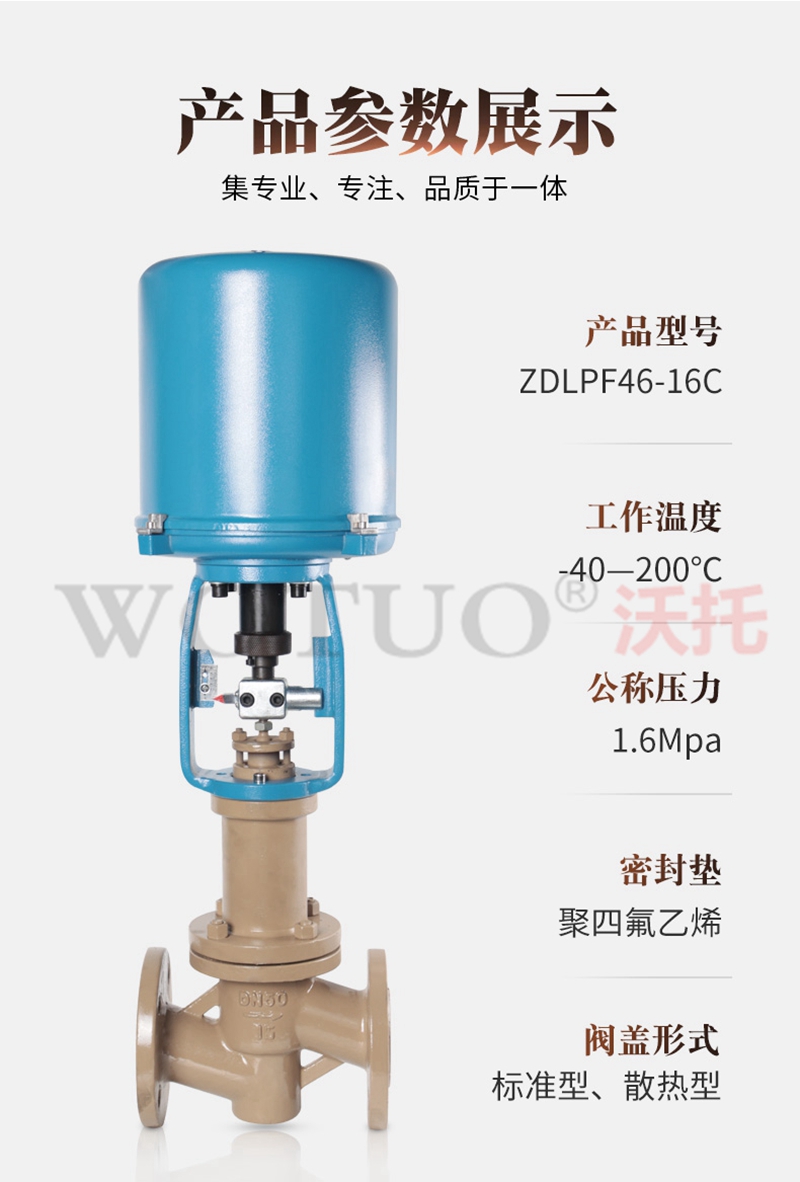

衬氟电动调节阀 产品参数

产品型号: ZDLPF46-16c
连接方式: 法兰 (FF RF RTJ) 、焊接 (SW BW) 、螺纹
结构形式: 单座式、套筒式
驱动方式: 电动
产品口径: DN15~300mm
公称压力: PN1.6 、 2.5 、 4.0 、 6.4MPa
阀门材质: 铸钢、不锈钢

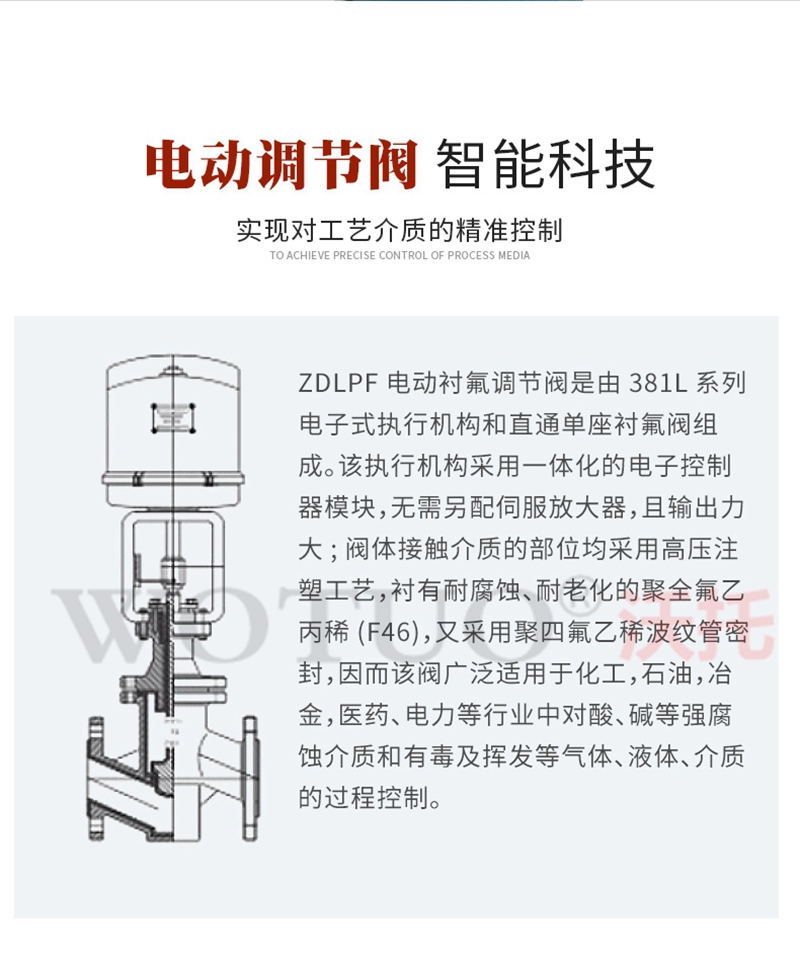

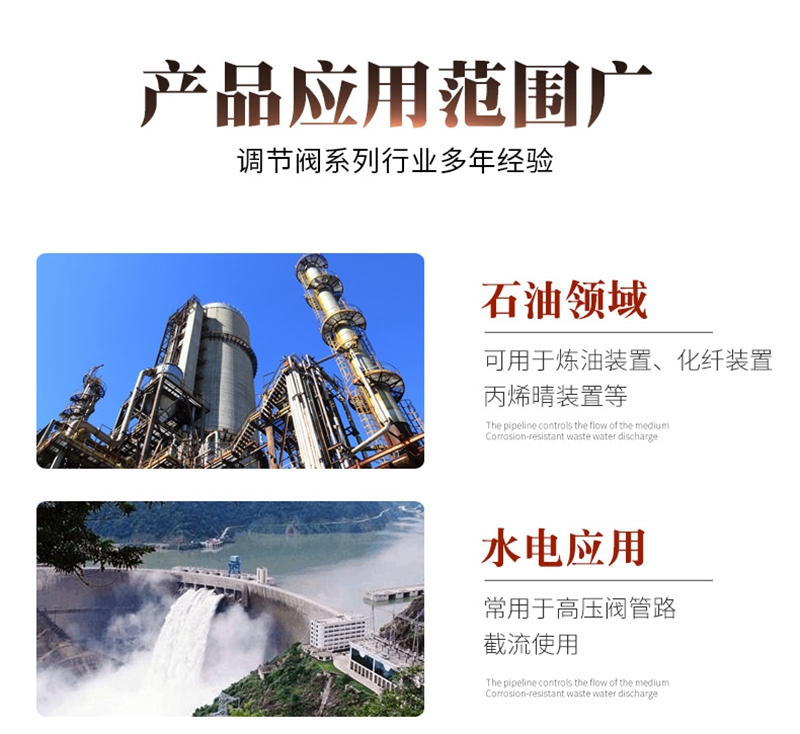

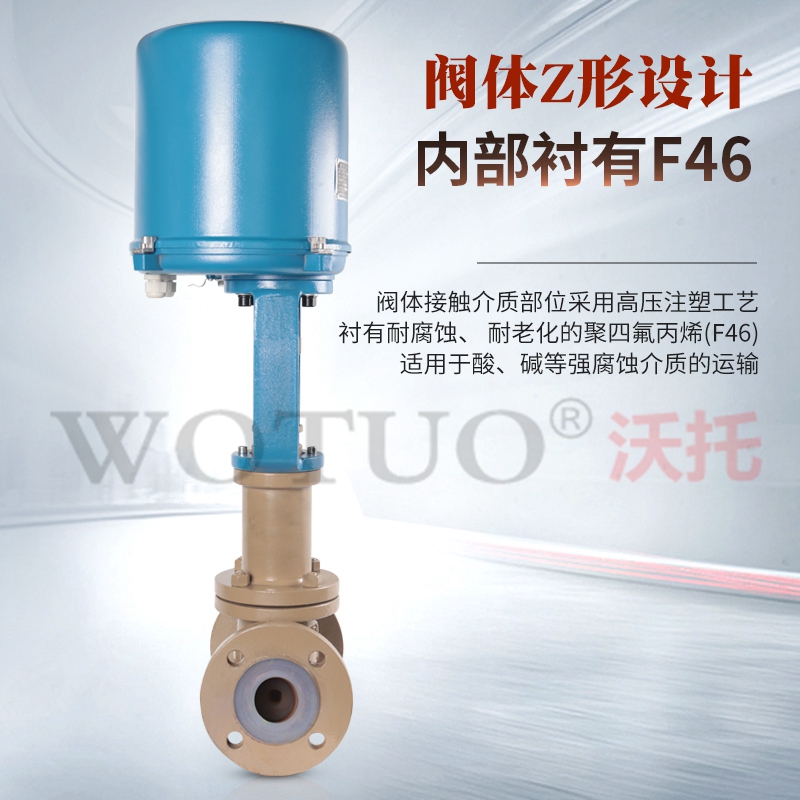

ZDLPF电动衬氟调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块,无需另配伺服放大器,且输出力大;阀体接触介质的部位均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),又采用聚四氟乙稀波纹管密封,因而该阀广泛适用于化工,石油,冶金,医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。

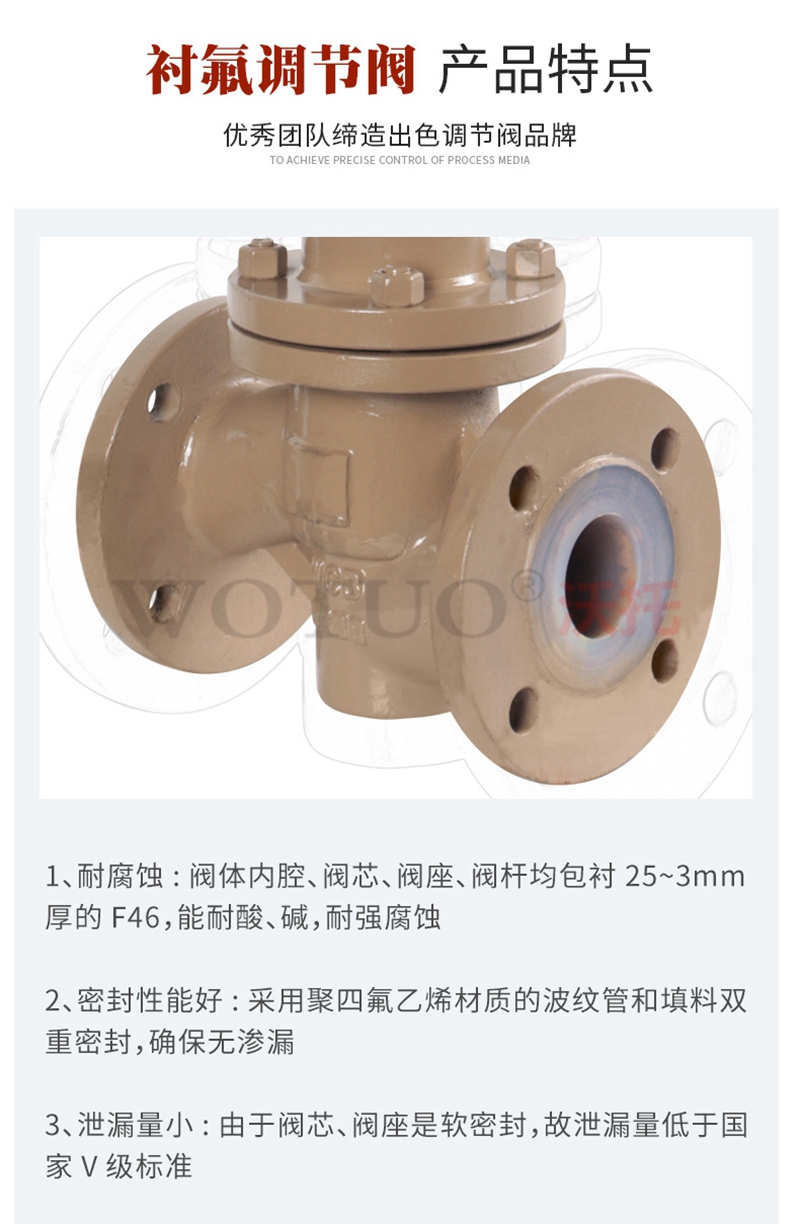

ZDLPF电动衬氟调节阀特点:

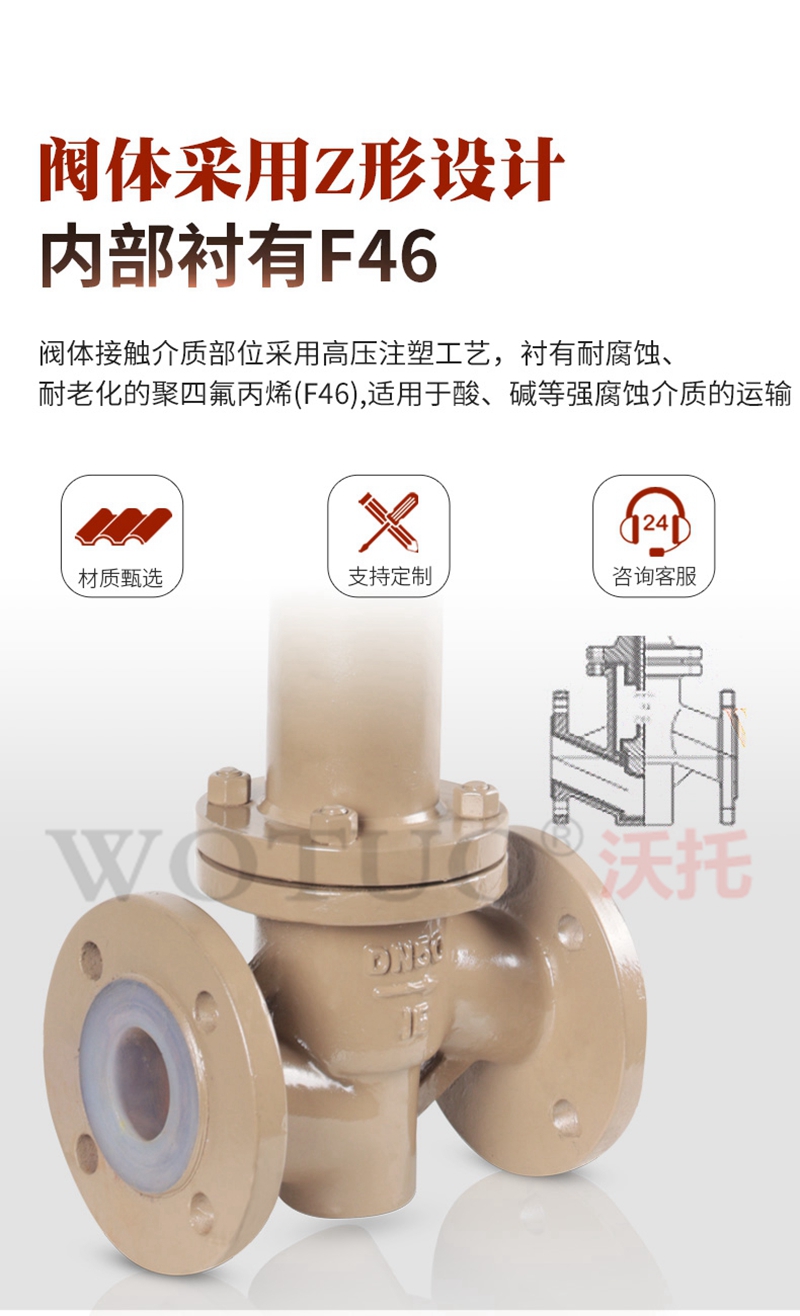

1、耐腐蚀:阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46,能耐酸、碱,耐强腐蚀

2、 密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏

3、泄漏量小:由于阀芯、阀座是软密封,故泄漏量低于国家Ⅳ级标准

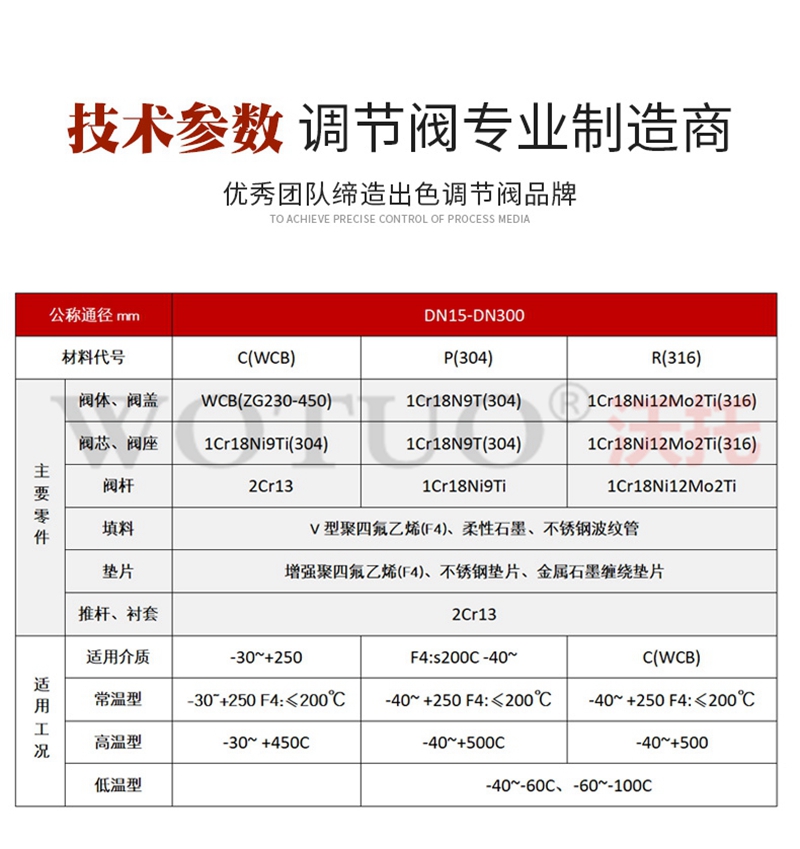

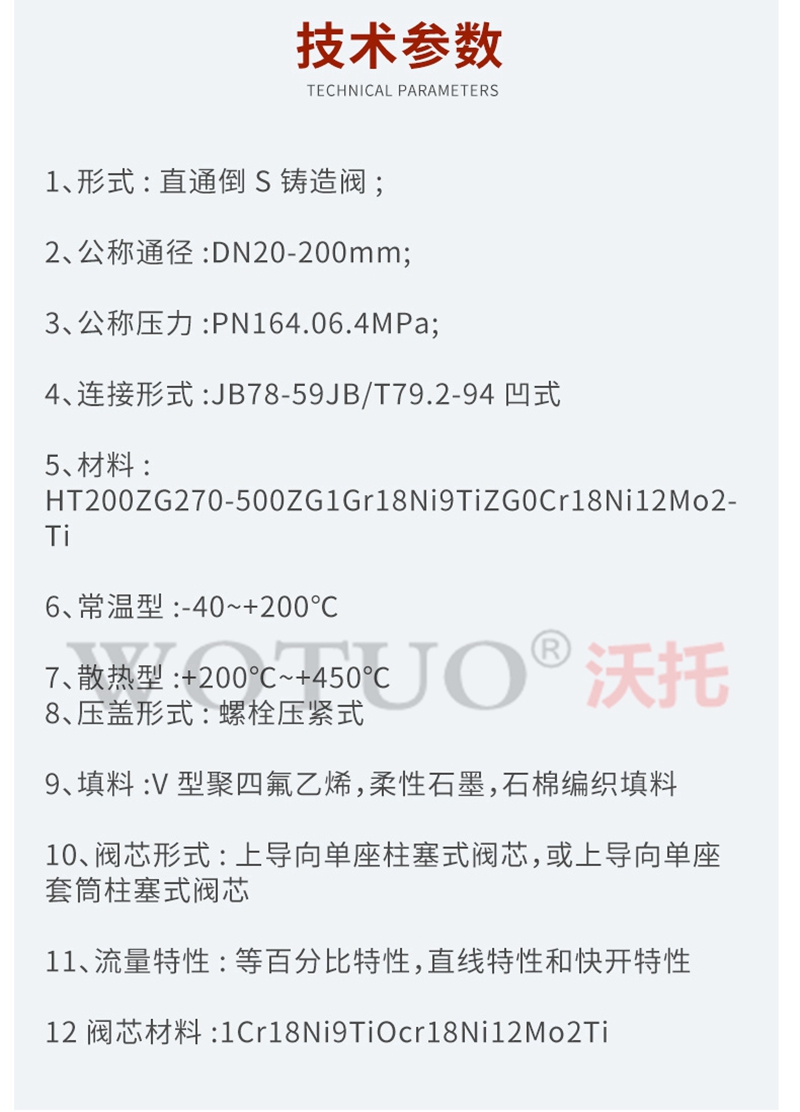

ZDLPF电动衬氟调节阀技术参数

1、形式:直通倒S铸造阀 ;

2、公称通径:DN20-200mm;

3、公称压力:PN1.6 4.0 6.4MPa;

4、连接形式:JB78-59 JB/T79。2-94凹式

5、材料:HT200 ZG270-500 ZG1Gr18Ni9Ti ZGOCr18Ni12M02Ti

6、常温型:-40-+200℃

7、散热型:+200℃-+450℃

8、压盖形式:螺栓压紧式

9、填料:V型聚四氟乙烯,柔性石墨,石棉编织填料

10、阀芯形式:上导向单座柱塞式阀芯,或上导向单座套筒柱塞式阀芯

11、流量特性:等百分比特性,直线特性和快开特性

12、阀芯材料:1Cr18Ni9Ti Ocr18Ni12M02Ti

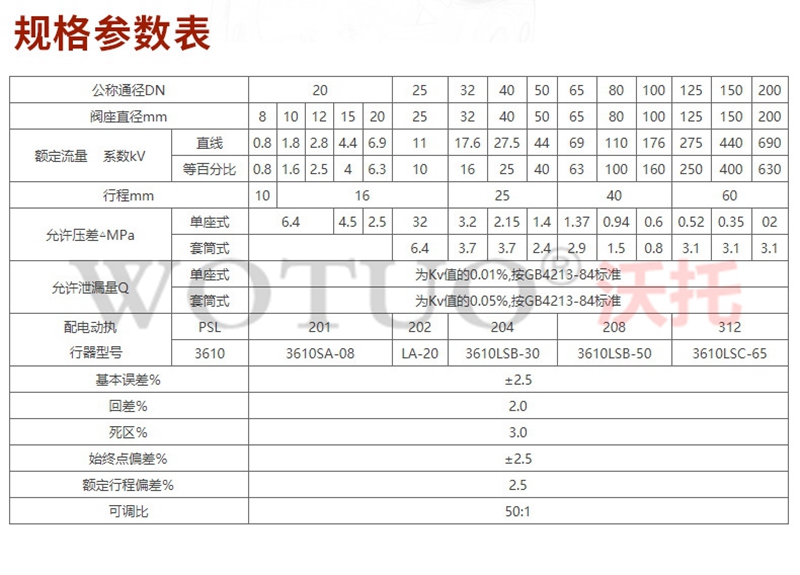

ZDLPF电动衬氟调节阀标准规格

阀体型式:直通铸造球型衬氟阀体

阀芯型式:非平衡式单座衬氟柱塞阀芯

公称通径:DN20~150 NPS 3/4〞~ 6〞

公称压力:PN16 ~ 25 CLASS 150/300LB

连接方式:法兰:FF、RF、MF、RTJ

阀盖形式:衬氟波纹管密封型

填 料:V型聚四氟乙烯填料、柔性石墨填料等

密 封 垫:聚四氟乙烯

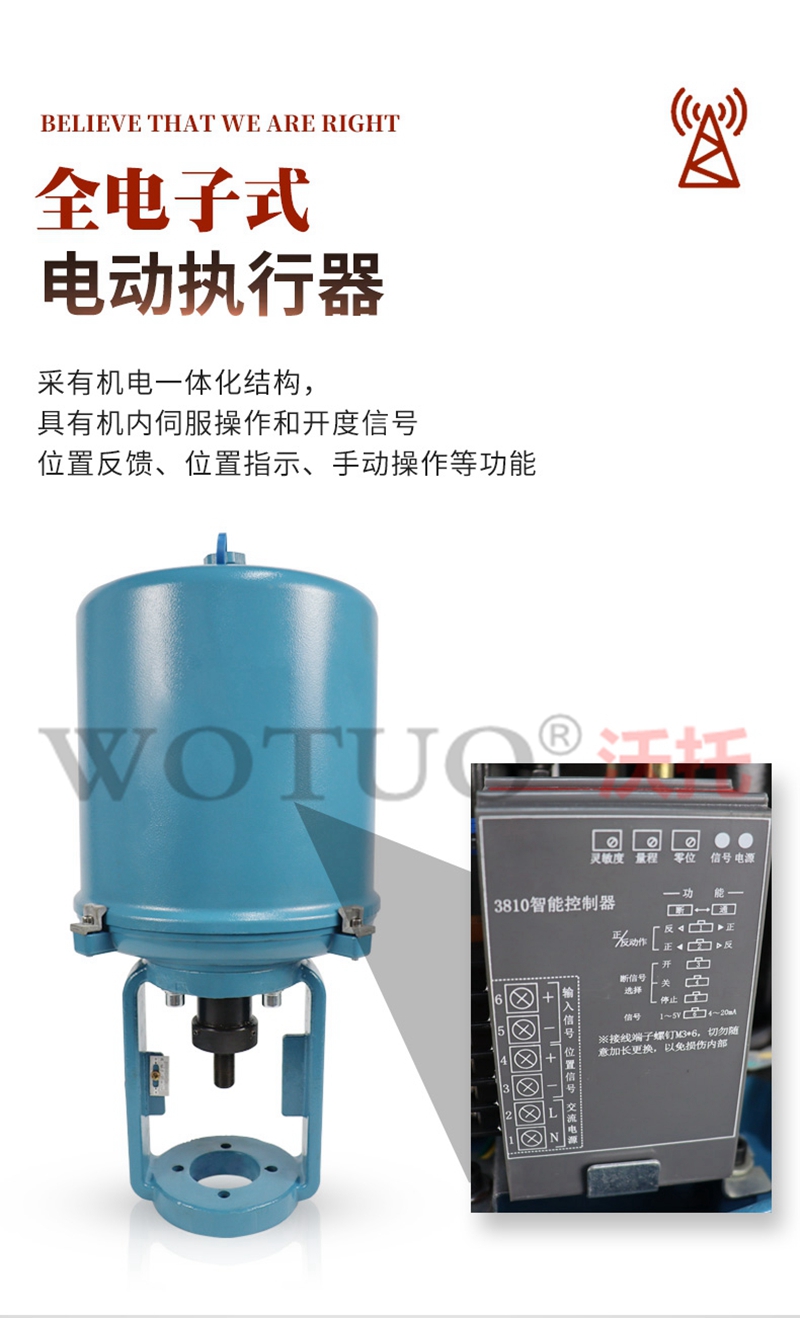

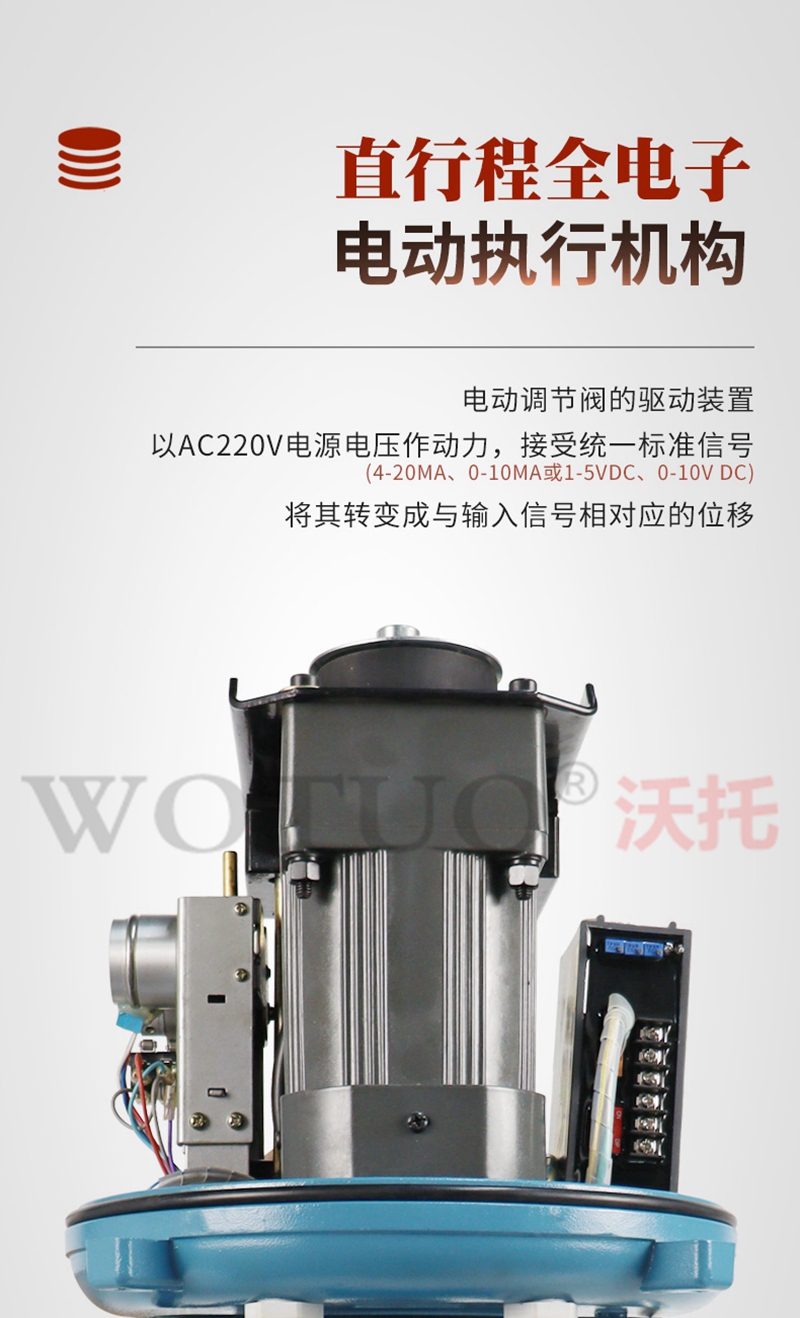

执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构

表面涂漆:绿色 丙稀酸聚胺酯磁漆
