ZJSDW气动薄膜低温调节阀由气动薄膜执行器及低温调节阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动薄膜低温调节阀阀体流道呈S流线型。气动低温调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，适合于低于0～-250℃状态下工作，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。
气动薄膜低温调节阀主要技术参数
气动薄膜低温调节阀阀体

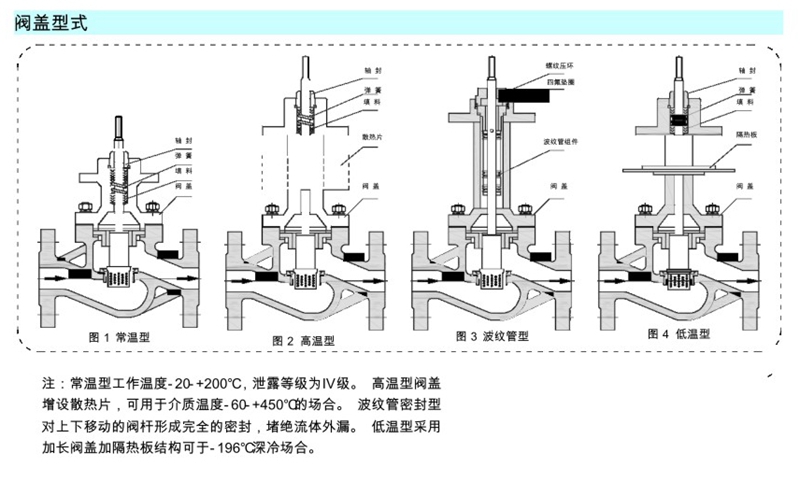

阀体形式 | 直通铸造球型阀 |
公称通径 | DN25～300mm |
公称压力 | PN1.6、2.5、4.0、6.4MPa |
法兰标准 | GB/T9113、 JB/T79 |
连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
阀盖形式 | 低温型-10～-196℃、超低温型-196～-250℃ |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
气动薄膜低温调节阀阀内件
阀芯形式 | 单座、笼式、套筒型阀芯 |
流量特性 | 线性、等百分比 |
气动薄膜低温调节阀执行机构及附件、作用形式
执行器型式 | ZHA/B多弹簧簿膜执行机构 | ||||
执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140～400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30～+70℃ | ||||
可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
气动薄膜低温调节阀内部结构图
气动薄膜低温调节阀主要零件材料
1 | 阀体 | WCB | CF8 | CF8M | CF3M |
2 | 阀座、套筒 | 304 | 304 | 316 | 316L |
3 | 阀芯 | 304 | 304 | 316 | 316L |
4 | 导向套、并帽 | 304 | 304 | 316 | 316L |
5 | 阀盖 | WCB | CF8 | CF8M | CF3M |
6 | 阀杆 | 304 | 304 | 316 | 316L |
7 | 隔热板 | 304 | 304 | 316 | 316L |
8 | 填料 | 金属石墨缠绕垫片/柔性石墨 | |||
9 | 弹簧 | 65Mn | 304 | 316 | 316L |
10 | 螺母 | 304 | 304 | 316 | 316L |
气动薄膜低温调节阀主要性能指标
项目 | 不带定位器 | 带定位器 | ||
基本误差% | ±10.0 | ±1.0 | ||
回差% | ≤6.0 | ≤1.0 | ||
死区% | ≤6.0 | ≤0.4 | ||
始终点偏差% | 气开 | 始点 | ±5.0 | ±1.0 |
始点 | ±10 | ±1.0 | ||
气关 | 始点 | ±10.0 | ±1.0 | |
终点 | ±5.0 | ±1.0 | ||
额定行程偏差% | ≤±2.5 | |||
泄露量L/h | 0.01%×阀额定容量 | |||
可调范围R | 30：1 | |||
气动薄膜低温调节阀额定流量系数Kv、额定行程、配用执行器型号
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数KV | 单座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
笼式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||

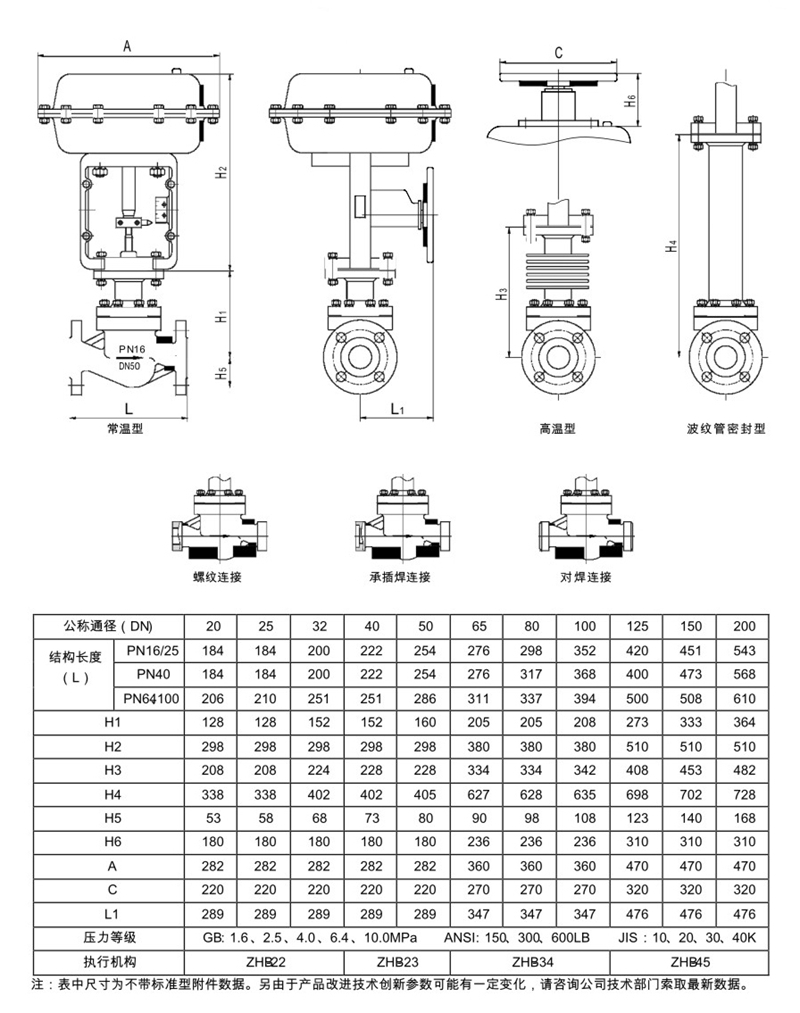

气动薄膜低温调节阀主要外形及连接尺寸
