气动薄膜三通调节阀是针对三通控制而研制的专用调节阀，有合流和分流两种结构形式，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，具有调节精度高，动作稳定可靠等优点。气动薄膜三通调节阀合流型主要用于将两种流体混合成第三种流体，分流型主要用于将一股流体分成两股流体，可代替两台互为开关的单、座调节阀，用于液体、气体、蒸汽等介质的调节与控制。
气动薄膜三通调节阀特点：
气动薄膜三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，公称通径和压差较小时，合流阀可用于分流场合，但公称通径大于80mm和压差较大的分流场合，不能互换使用。

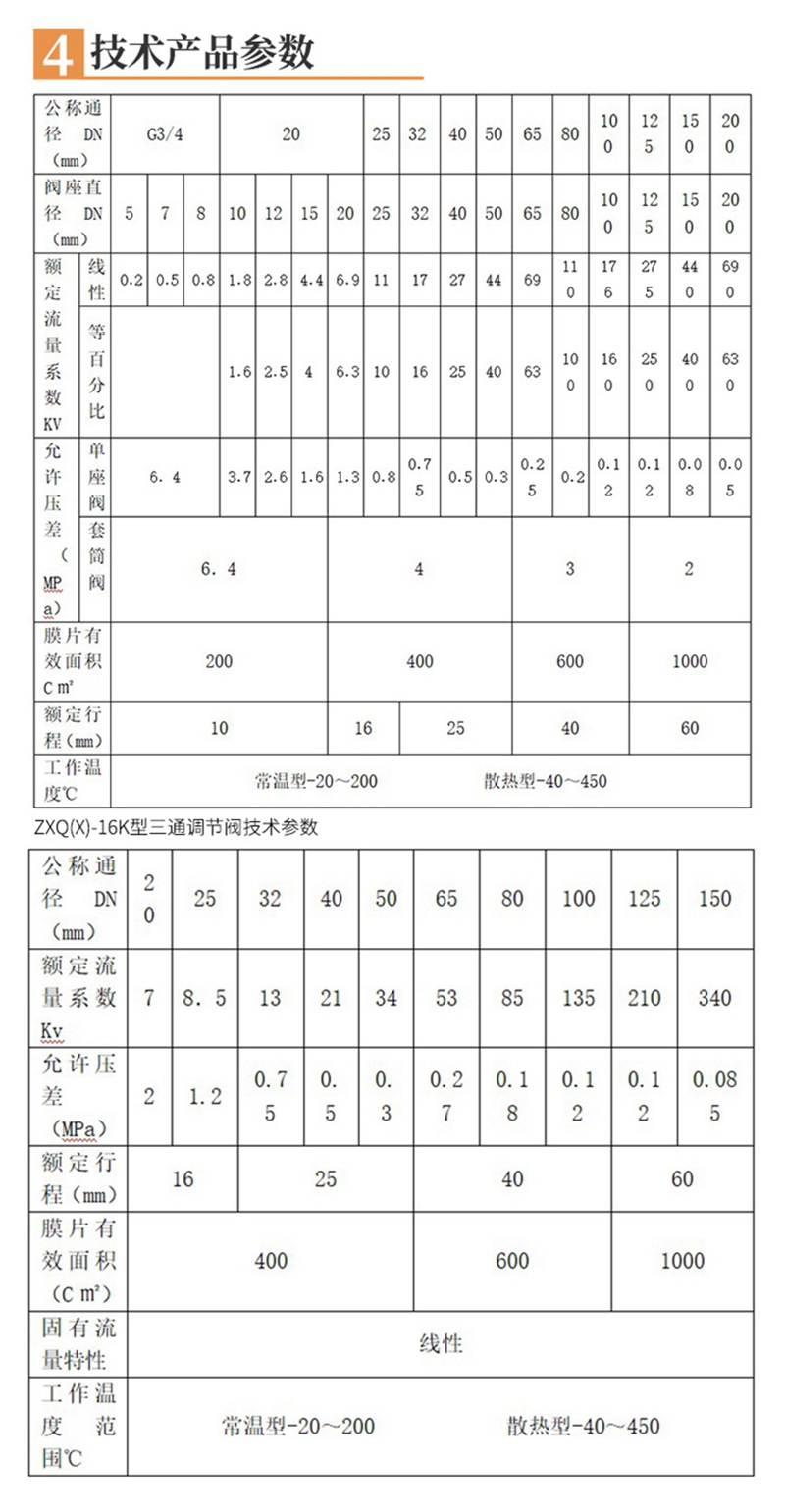

气动薄膜三通调节阀参数：
阀体 | ||
形 式 | 直通单座铸造球型阀 | |
公称通径 | 20、25、32、40、50、65、80、100、125、150、200mm | |
公称压力 | PN16、40、64bar | |
法兰标准 | JB/T79.1-94、792-94等 | |
材 料 | 铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 | |
上 阀 盖 | 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ | |
阀盖形式 | 螺栓压紧式 | |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 | |
结构形式 | 直通铸造三通阀 | |
阀内组件 | ||
阀芯型式 | 单座柱塞型阀芯 | |
流量特性 | 等百分比特性和线性特性 | |
材 料 | 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等 | |

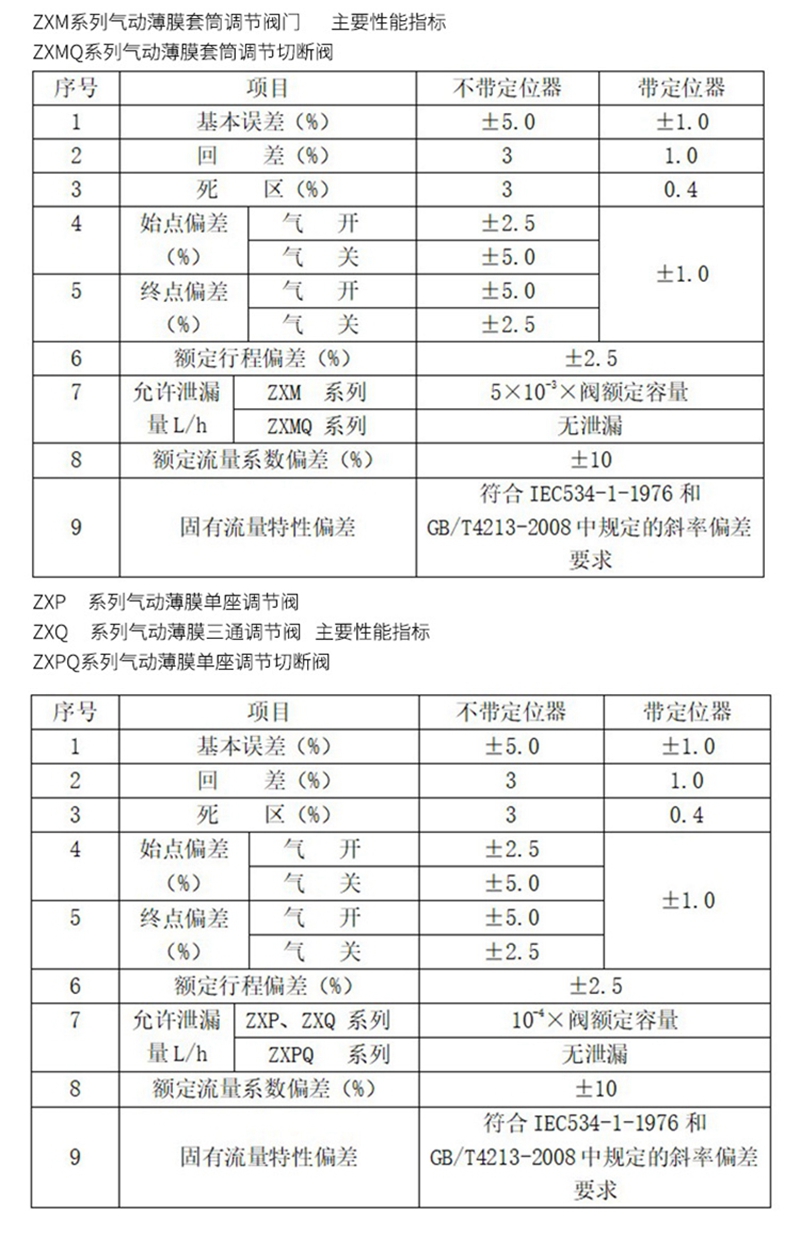

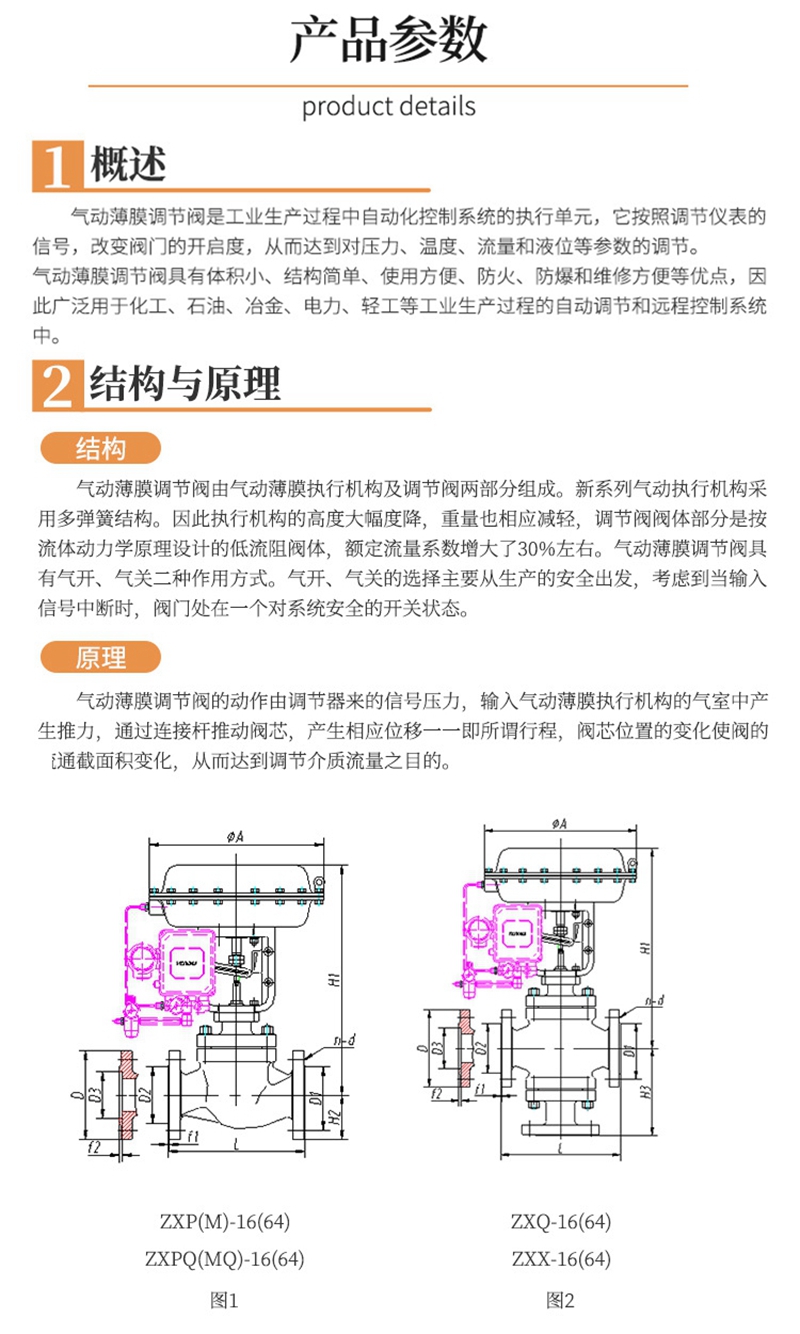

气动三通调节阀原理：
气动三调节阀阀体为三通结构，即一进两出（分流型），两进一出（合流型），其中三通合流调节阀用于将两种流体混合成第三种流体，或两种不同温度的同种流体，混合成同一温度流体。而三通分流阀则是将一种流体分成两路流体。
气动三通调节阀执行机构：
执行机构 | |||||
型 式 | ZHA/B多弹簧薄膜执行机构 | ||||
型 号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围KPa | 20-100（标准）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140-400KPa | ||||
气源接口 | RCl/4" | ||||
环境温度 | -30-70℃ | ||||
阀作用形式 | |||||
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) | |||||
附件 | |||||
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | |||||
