衬氟调节阀,气动衬氟调节阀,气动单座衬氟调节阀-上海沃托阀门有限公司

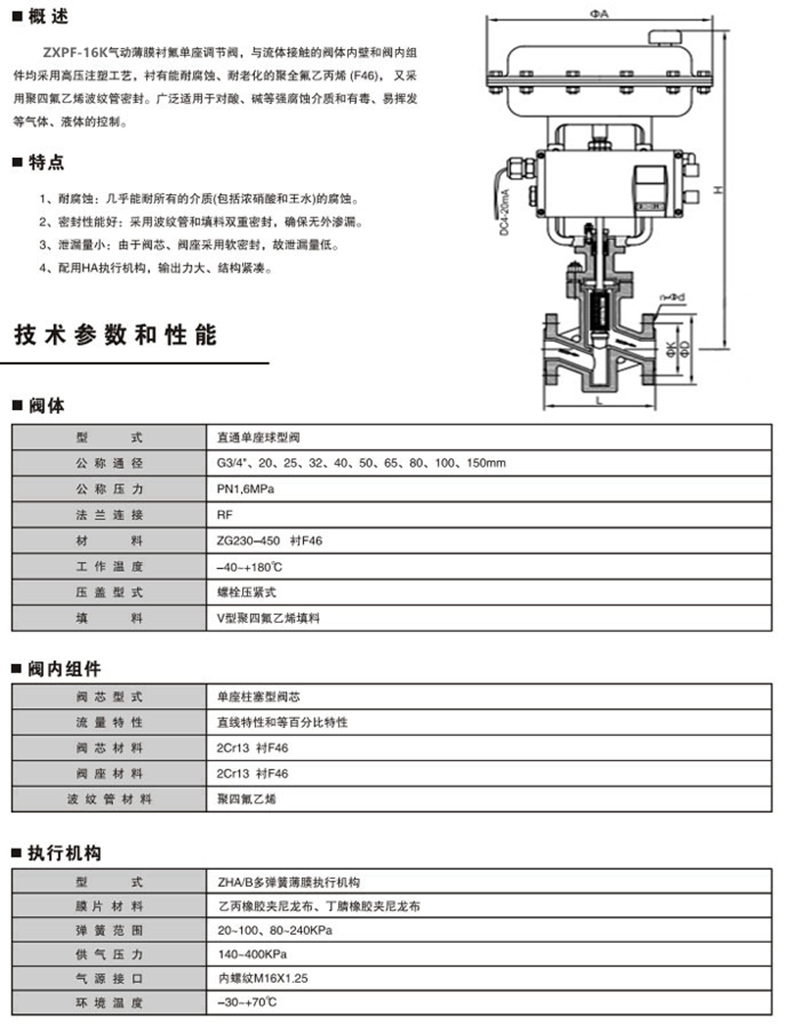

气动薄膜衬单座调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

气动单座衬氟调节阀特点：

1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。

2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。

3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。

4、配用HA执行机构，输出力大、结构紧凑。

气动单座衬氟调节阀 主要零件材料：

阀体、阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti

阀芯、阀座：1Cr18Ni9T、司钛莱合金堆焊

软密封阀芯：增强聚四氟乙烯

填料：聚四氟乙烯、柔性石墨、不锈钢波纹管

垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

膜盖：A3

波纹膜片：丁腈橡胶夹增强涤纶织物

弹簧：60Si2Mn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

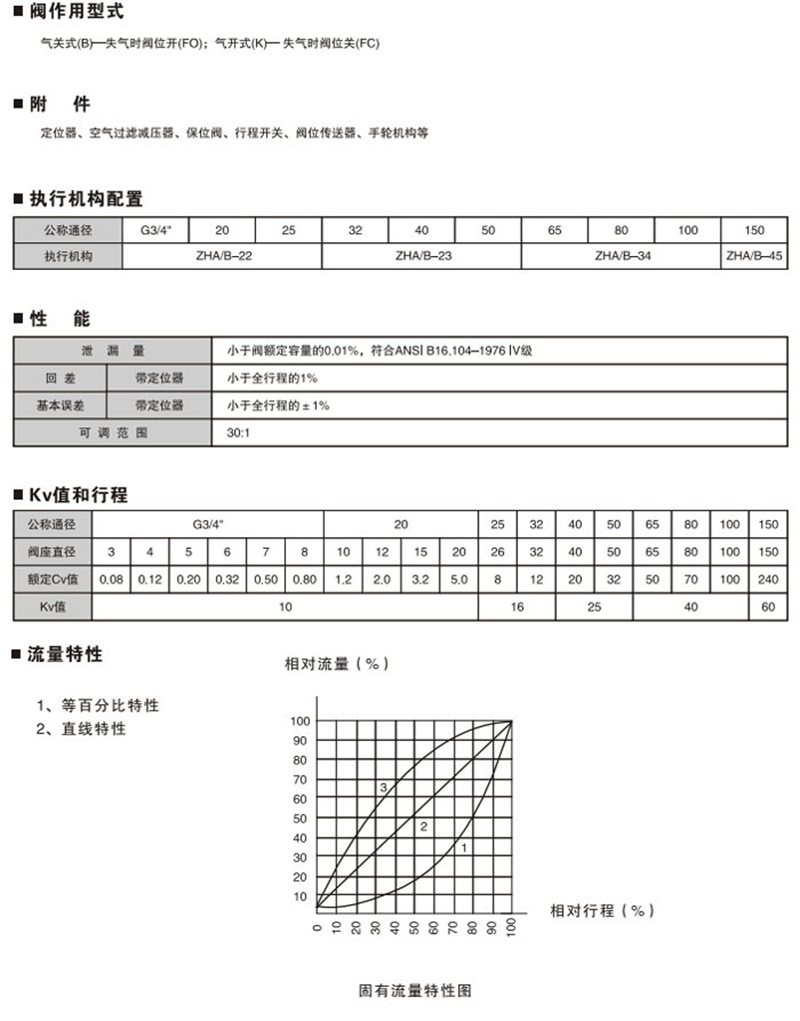

气动单座衬氟调节阀主要技术参数：

公称通径	G3/4"									20								25	32	40		50	65		80	100		150
阀座直径	3		4	5	6		7	8		10		12		15		20		26	32	40		50	65		80	100		150
Kv值	0.08		0.12	0.20	0.32		0.50	0.80		1.2		2.0		3.2		5.0		8	12	20		32	50		70	100		240
额定行程	10																	16		25			40					60

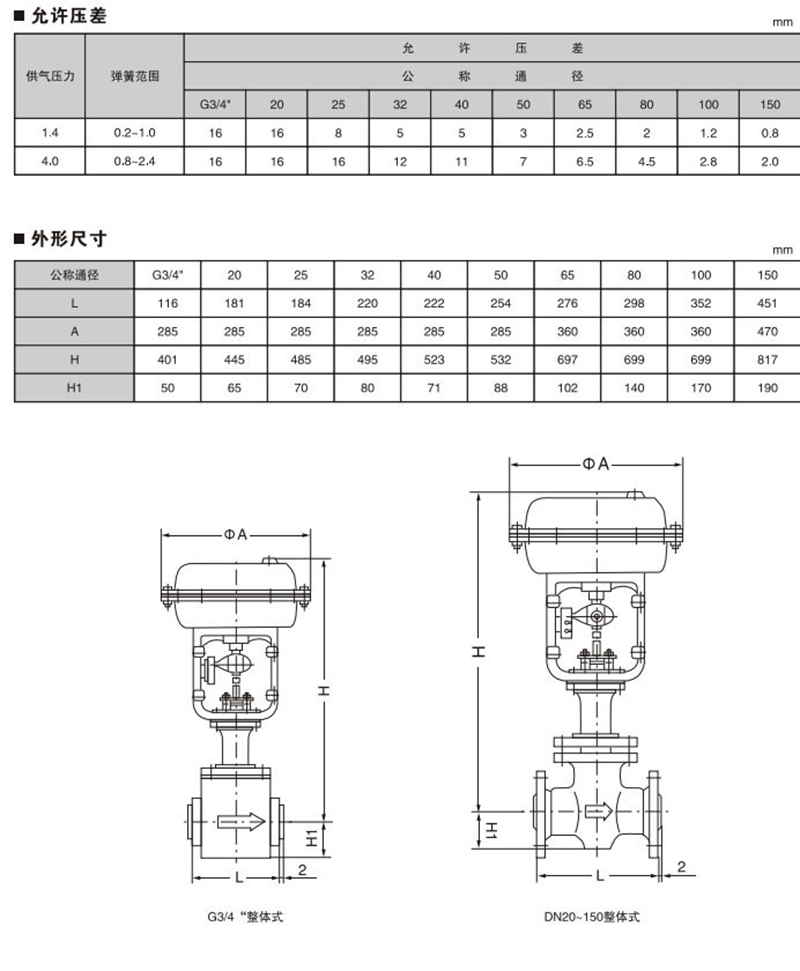

供气压力		弹簧范围				允许压差
						公称通径
						G3/4"			20		25		32		40		50		65		80			100			150
1.4		0.2～1.0				16			16		8		5		5		3		2.5		2			1.2			0.8
4.0		0.8～2.4				16			16		16		12		11		7		6.5		4.5			2.8			2.0

衬氟调节阀,气动衬氟调节阀,气动单座衬氟调节阀

一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
