法兰保温截止阀

法兰保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口;法兰保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。

法兰保温截止阀 产品参数

产品型号: BJ41W
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 阀瓣非平衡直通式、阀瓣平衡直通式
驱动方式: 手动,电动,气动
产品口径: DN15~150
公称压力: 1.6-6.4MPa
阀门材质: 铸钢,不锈钢等

一、法兰保温截止阀性能规范

公称压力

1.6

2.5

4.0

6.4

10.0

壳体试验压力(MPa

2.4

3.75

6.0

9.6

15.0

高压密封试验压力(MPa

1.76

2.75

4.4

7.04

11.0

低压气密封试验压力(MPa

0.50.7

适用介质

水、蒸汽、油品(C

硝酸类(P)、醋酸类(R

适用温度(℃)

≤425

≤200

二、法兰保温截止阀执行标准

设计与制造

结构长度

法兰尺寸

压力

试验一检验

GB12235

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092

三、法兰保温截止阀主要连接尺寸

公称通径

尺寸

L

D

D1

D2

b

3-G

Z-d

H

D0

BJ41W

15

130

105

75

55

14

3/8

4-14

175

180

20

150

115

85

68

14

3/8

4-14

185

180

25

160

135

100

78

16

3/8

4-18

210

200

32

180

145

110

85

16

3/8

4-18

350

200

40

200

160

125

100

16

3/8

4-18

360

200

50

250

180

145

120

18

1/2

4-18

380

240

65

265

195

160

135

20

1/2

8-18

440

240

80

280

215

180

155

20

1/2

8-18

510

280

100

300

245

210

185

22

1/2

8-18

620

320

125

325

280

240

210

24

1/2

8-23

680

360

150

350

335

295

265

26

1/2

12-23

818

360

200

400

405

355

320

30

1/2

12-25

1200

400

250

450

460

410

375

30

1/2

12-25

1450

450

300

500

520

470

435

34

1/2

16-25

1600

500

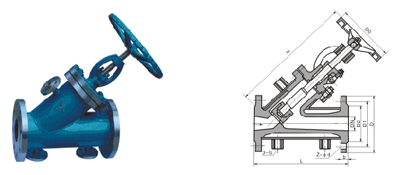

四、法兰保温截止阀结果图

保温截止阀,夹套式保温截止阀,保温截止阀示意图,保温截止阀尺寸

五、法兰保温截止阀安装维护

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

2、手轮、手柄及伟动机构,不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。

上一个产品: 内螺纹角座阀
下一个产品: 卫生级快装式角座阀
