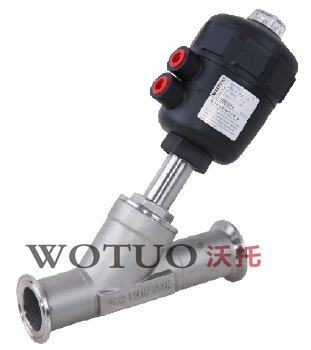

快装式气动角座阀

快装式气动角座阀广泛用于啤酒、纺织印染和漂白、食品加工、清洗消毒高温灭菌、水处理等行业;快装式气动角座阀适用于介质为水、液体、轻微腐蚀性气体及液体,快装式气动角座阀具有投资经济,使用安全,免维护,寿命长的特点。

快装式气动角座阀 产品参数

产品型号: KJ681F
连接方式: 快装式
结构形式: 直通式
驱动方式: 手动、气动
产品口径: DN15~100mm
公称压力: PN1.6、2.5MPa
阀门材质: 不锈钢304/316/316L

一、快装式气动角座阀主要零部件材料


控制形式

直动式

阀体

不锈钢CF8M

结构

角座阀

阀芯材料

不锈钢

接口

G1/2-G2

阀座密封

PTEF

粘度

600mm2/s

活塞密封

FKM/NBR

介质温度

PTFE:-10~+180

安装

任何位置

环境温度

-10~+60

控制介质

空气 中性 气体 蒸汽

二、快装式气动角座阀主要连接尺寸


DN

L

L1

L2

H

D

执行器

15

180

120

64

137

50.5

50

20

185

140

64

145

50.5

50

25

210

160

80

173

50.5

63

32

240

176

80

210

50.5

63

40

250

190

80

260

50.5

63

50

330

210

100

301

64

80

三、快装式气动角座阀主要技术参数


接口
英寸

内孔
mm

KV
m3/h

最大工作
压力(bar)

要求最小
气源压力(bar)

执行机构
尺寸mm

流向

G3/8

13

3.7

0-16

4.0

40

阀座上方

G1/2

13

4.2

0-16

2.7

50

阀座上方

G3/4

20

8.0

0-16

2.7

50

阀座上方

G1

25

19.0

0-16

2.0

63

阀座上方

G11/4

32

27.5

0-16

2.0

63

阀座上方

G11/2

40

42.0

0-16

2.0

63

阀座上方

G2

50

52.0

0-16

2.0

63

阀座上方

G21/2

65

77.0

0-14

1.6

80

阀座上方

安装

安装位置:任意
在阀体外侧所附的箭头代表介质流动的方向,安装时请遵循

安装过程:
连接阀门到管道,确保阀体所附箭头与流体方一致。
焊接式阀门安装:焊接时请先将执行器卸离阀体。
螺纹式阀门安装:可按照用户要求提前卸离或不需卸离执行器。

拆卸:
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时,避免用力过大,轻卸。
拆卸后,保护好螺纹、密封面及密封垫。
安装好阀体后,装执行器部分时,注意别漏装密封垫。
安装后,检测阀体与执行器密封是否完好。确保无泄露,方可使用。
