气动角座阀

气动角座阀引进国外先进生产技术,结合现代工业应用研制而成的新一代气动角座阀。气动角座阀广泛应用于食品和化学过程,灭菌机、高压消毒干洗机、干衣机、啤酒生产等。

气动角座阀 产品参数

产品型号: KJ611F
连接方式: 快装式、法兰、内螺纹、焊接
结构形式: 直通式
驱动方式: 手动、气动
产品口径: DN15~100mm
公称压力: PN1.6、2.5MPa
阀门材质: 不锈钢304/316/316L

一、气动角座阀特点
1、可视位置指示:可接限位开关或紧急手动装置。
2、容易安装:气控头可以作360°旋转,甚至限位开关也可以 360°旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容易大而低耗气量。内部无件自润滑,免维护。
4、具有多种控制方式:常开、常闭、双动。
5、要求更小的气动执行器:流体从阀杆上方流入时,可选更小的控制头。
6、容易连接:MAMUR标准连接,嵌入式金属接头。
7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免脏物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。
8、无水锤作用:流体从阀杆下方流入时,水锤(水冲击力)被吸收。
9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达七百万次

二、气动角座阀技术参数


公称通径

DNmm

15-100

公称压力

PNMPa

1.0

1.6

试验压力? Ps(MPa)

强度试验

1.5

2.4

密封试验

1.1

1.76

气密封试验

0.20.7MPa

适用介质

水、蒸汽、煤气、酸、碱等

适用温度

-15℃~180

执行器

型号

沃托牌

气源压力

0.40.7MPa

三、气动角座阀技术特性


接口G

3/8A

3/8B

1/2A

1/2B

3/4A

3/4B

3/4B

1

1

11/4

11/2

11/2

2**

2

通径(mm)

15

15

15

15

20

20

20

25

25

32

40

40

50

50

KV(m3/h)

4.5

4.5

5.3

5.7

9.2

10.5

10.8

20

20

29

46

46.5

59

67

控制气源(MPa)

最小

4.2

4

4.2

4

4.2

3

4

4

4

4

4

4

1.8

4

最大

10

10

10

10

10

10

10

10

10

8

8

8

8

8

最大耐压力(MPa)

1

16

16

16

16

8

10*/16

16

11*/16

16

14*/16

16

4.4

40*/16

重量(Kg)

1

1.1

1

1

1.2

1.2

1.2

16

1.7

3

1.7

4


5.3*/7.6

四、气动角座阀主要连接尺寸


DN

L

L1

L2

H

D

执行器

15

180

120

64

137

50.5

50

20

185

140

64

145

50.5

50

25

210

160

80

173

50.5

63

32

240

176

80

210

50.5

63

40

250

190

80

260

50.5

63

50

330

210

100

301

64

80

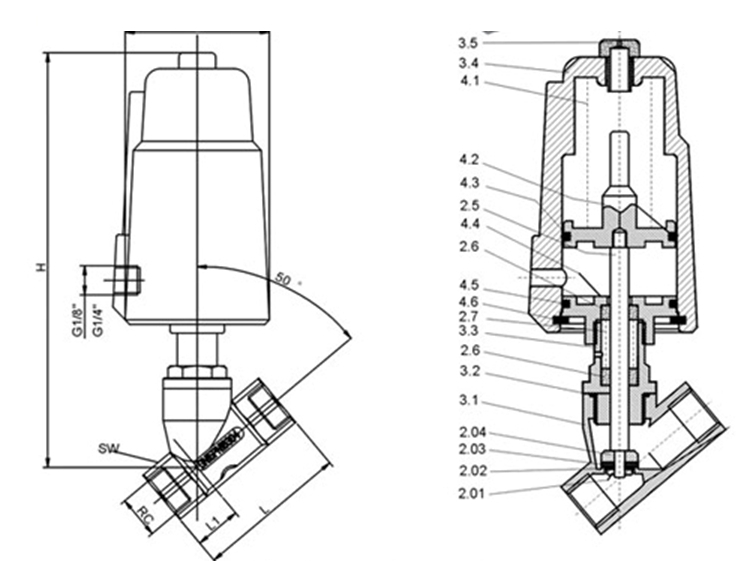

气动角座阀结构尺寸

五、气动角座阀可能发生的故障及其排除方法 :






排除方法

接通电源

打不开

电源电压太低

线圈烧毁

介质压力过低

调整电压至使用范围内

更换线圈

增大管道介质压力

关闭电源

阀关不住或关闭不佳

介质压力过高

膜片损坏或有异物卡住

膜片上方塔簧偏斜

减小管道介质压力

更换新膜片清除异物

重新定位安装

使用说明:

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、正常工作时的电压为220V,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。
