快装角座阀

快装角座阀由不锈钢304、316及各种材质打造而成,是自动控制系统中常见的管路开关,快装角座阀被广泛应用于印织,印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备,快装角座阀具有无水击、无噪声、密封性能可靠等特点。

快装角座阀 产品参数

产品型号: QJ681F-K5
连接方式: 快装式
结构形式: 直通式
驱动方式: 手动、气动
产品口径: DN15~100mm
公称压力: PN1.6、2.5MPa
阀门材质: 不锈钢304/316/316L

快装角座阀由阀体及相关配件组成,目前市场供应材质由不锈钢304316及各种材质打造而成,是自动控制系统中常见的管路开关,快装角座阀被广泛应用于印织,印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备,快装角座阀具有无水击、无噪声、密封性能可靠等特点。

快装角座阀结构小巧非常节省安装空间,呈45°或90°直角。配合控气换向电磁阀适用于短时间频繁启闭。具有反应灵敏、动作准确、活塞式寿命非常高(可达1000万次以上)等特点;可实现准确控温、滴加液体等要求。快装角座阀能保持流速且能够节省空间,它是采用气动执行机构来操作的导向直行程阀,角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点。

单作用(气动头通常为一个孔);工作原理;根据弹簧复位达到开启和关闭的作用,分为常开型与常闭型。双作用(气动头通常为两个孔);工作原理:给气控制其开关。(根据客户要求,还可以选双作用加弹簧复位,控制更精准)

一、快装角座阀特点:

1、角座阀具有阀门开或关位置显示。

2、外部气动先导,可增加使用寿命,免维护。

3、溢流口与滑块间有自调节密封压盖,可提高密封性能。

4、阀体角座结构,可实现大流量(特别是与普通截止阀相比较),结构紧凑响应快。

5、流量大、流阻小、无水锤

6Y型设计,增加30%流量

7、气缸采用不锈钢材质,在恶劣的环境中更加优秀,可360°旋转

二、快装角座阀执行标准

设计规范:GB/T12235

结构长度:GB/T12221

试验与检验:JB/T9002

标识:GB/T12220

三、快装角座阀性能参数

快装角座阀型号

QJ681F-K5

工作压力(MPa

0-2.5Mpa(PN0-PN25)

适用温度(℃)

-20 ℃ ~+180 (常温型)

-20℃ - +300(高温型)

适用介质

水、蒸汽、油品

弱腐蚀性介质

强度试验

水密封试验

上密封试验

气密封试验

2.4MPa

1.8MPa

1.8MPa

0.6MPa

四、快装角座阀外形结构尺寸

规格size

执行器

L

D

A

H

E

15

Φ50

120

50.5

165

145

64

20

Φ50

140

50.5

175

150

64

25

Φ63

160

50.5

215

183

80

32

Φ63

175

50.5

225

185

80

40

Φ63

190

64.0

235

195

80

50

Φ80

210

77.5

270

230

100

65

Φ100

225

77.5

315

290

126

80

Φ100

255

91.0

362

315

126

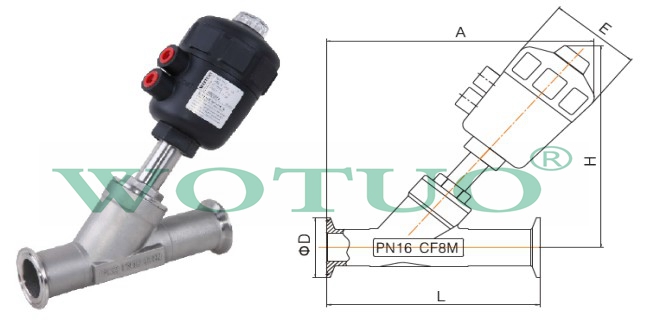

五、快装角座阀结构尺寸示意图
快装角座阀结构示意图
