法兰全焊接球阀

法兰全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的,其使用寿命远远大于铸钢球阀,法兰全焊接球阀能长期可靠运行使用,需要维护,装简单, 法兰全焊接球阀的安装别的更为便捷。

法兰全焊接球阀 产品参数

产品型号: Q41F
连接方式: 法兰
结构形式: 焊接式
驱动方式: 手动、气动、电动、涡轮传动
产品口径: DN15~250mm
公称压力: PN1.6、2.5、4.0、6.4MPa
阀门材质: 碳钢WCB、不锈钢304/316/316L

法兰全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的,其使用寿命远远大于铸钢球阀,法兰全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷。

一、法兰全焊接球阀材质:

1):阀体:碳钢ST37.0,A106-B;20号钢

2):球体:不锈钢304或316

3):阀杆:2Cr13

4):阀杆密封:全氟像胶

5):球体密封:RTFE(PTFE+C)

二、法兰全焊接球阀用途:

1):城市燃气:燃气输出管道、主干线及各支线供应管道等。

2):集中供热:大型供热设备输出管线、主干线、支线。

3):热交换机:管道及各回路启闭。

4):钢铁厂:各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。

5):各种工业设备、各种热处理管道、各种工业煤气和热力管道。

三、法兰全焊接球阀性能:

1):不需要维护,调整及润滑,易于安装,在低运行费用下长期可靠运行。表面采用喷塑处理技术,光泽美观,在国内已处于领

先水平。不会有外部泄漏等现象。阀体是焊接结构,所以阀门重量轻且易于进行绝缘。安装调节机构,非常简便,操作手柄可以

拆下,换向安装。

2):由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不

会产生任何泄滑。

3):球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。

4):由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。

5):整体式全焊接,等径及变径通道,采用固定球及浮动球,双活塞效应密封系统,自动

注入密封剂式轴承。

6):为了防止静电,阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧,可以保持阀门所有零件与阀体的导电,让电流通过

区,释放静电。不仅防止火灾,而且防止腐蚀,实现临时性切断,以便及时检修。

7):阀杆防脱功能是因为阀杆受阀内压力影响,总产生脱离的力所以阀杆设计成防脱结构。

8):用低摩擦材料的止推垫圈支撑将压力推向阀杆,使阀杆仅仅起到传递扭矩的作用。

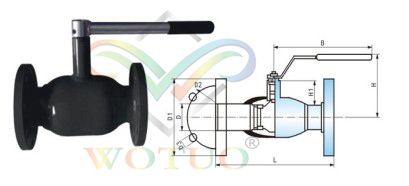

四、法兰全焊接球阀结构尺寸及重量

DN

PN

L

D

D1

D2

D3

H

B

H1

重量

15

40

130

10

95

65

14

98

145

22

1.9

20

40

150

15

105

75

14

103

145

23

2.7

25

40

160

20

115

85

14

118

145

34

3.3

32

40

180

25

140

100

18

121

145

33

5.0

40

40

200

32

150

110

18

120

190

43

6.0

50

40

230

40

165

125

18

127

190

44

7.9

65

25

270

50

185

145

18

159

280

61

11.3

80

25

280

65

200

160

18

171

280

68

14.9

100

25

300

80

235

190

22

218

280

102

19.4

125

25

325

100

270

220

26

252

400

101

28.5

150

25

350

125

300

250

26

272

600

107

37.1

200

25

400

150

360

310

26

300

900

123

63.0

法兰全焊接球阀结构尺

五、法兰全焊接球阀检验和试验

法兰全焊接球阀的检验与测试均应遵循 API 6D的要求。检验和测试应在球阀表面处理和喷漆前进行。阀座试压前应首先开关球阀 2~3 次,试验压力和试验时间应遵照 API 6D 规范要求。密封性能试验球阀泄漏量不得超过 ISO 5208 A级(无可见泄漏)。

法兰全焊接球阀出厂之前应进行检验和试验:

1)球阀外观检查

2)焊缝的无损探伤检查

3)阀体水压试验

4)全压差下开启试验,试验次数为开启75次

5)阀座水压密封试验

6)DIB-1(双向双密封)试验

7)双截断-泄放功能(DBB)试验

8)低压气密封试验

9)高压气密封试验 10)抗静电性能测试 11)注脂试验


上一个产品: 没有啦!
下一个产品: 铸钢球阀
