一丶衬氟气动三通调节球阀简介
ZSHAQF-16K衬氟气动三通球阀是由角行程活塞式气动执行奇及三通球阀组成,是一种旋转类的切断、调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺,包覆一层聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蚀材料,完全能达到切断腐蚀性介质与阀体外壳的接触,具有密封性能好。气动三通球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出两对无源触点信号指示阀门的开关。两座阀门密封气动三通球阀具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连接或关闭。四阀座密封气动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换,也可使三个通道相互连通,现实也可关闭任一通道,是另外两个通道连通,使另外两个通道联通,灵活控制管路中介质的合流或分流。广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。
二丶衬氟气动三通调节球阀特点
1.耐腐蚀:几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2.流通能力大,且介质流向不受限制。
3.密封性能好,泄漏量小,密封阀座采用聚四氟乙烯,具有可靠的密封性和自润滑性,泄漏量低。
4.除适用于一般的气、液体外,更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。
结构简单维修方便
5.配多弹簧的齿轮条气动执行结构,以及角行程的电动执行机构,方便各种环境适用,是目前用量相当大的控制和切断系统。
三丶衬氟气动三通调节球阀结构原理
1.ZSHAQF-16K气动三通调节球阀是由球阀、气缸式执行机构及控制附件组成
2.执行机构是气动三通调节球阀生产过程中自动控制系统的重要组成部分。其有双作用气缸和单作用气缸,其原理:
(1)以压缩空气为能源动力完成开关动作,当压缩空气从气动执行器的管咀输入气动执行器内,气体会推动活塞向两端运动,通过齿条带动旋转轴上的齿轮转动,从而开启阀门。气动执行器关闭时,气源是从反向管咀进入,将推动向中间运动,带动阀门关闭。此气缸为双作用气缸。
(2)以压缩空气为能源动力完成开动作,当压缩空气从气动执行器的管咀输入气动执行器内,气体会推动活塞向两端运动,通过齿条带动旋转轴上的齿轮转动,从而开启阀门,当反向管咀排气后由弹簧推动活塞带动阀门关闭。此气缸为单作用气缸。
3.气动执行器的执行机构和调节机构为统一整体,执行机构的部件可以选择薄膜、活塞或齿轮齿条,其中齿轮齿条是最为常用的。齿轮齿条执行机构的结构紧凑、输出推动力大、动作平稳可靠,在三种执行机构部件里是性能最均衡的一个

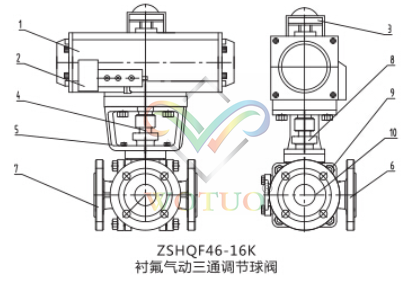

4.衬氟气动三通球阀结构原理图:
上图所示数字的含义:
序号 | 名称 | 序号 | 名称 |
01 | 气动执行机构 | 06 | 阀体 |
02 | 电磁阀 | 07 | 阀盖 |
03 | 限位开关 | 08 | 压盖 |
04 | 连接轴 | 09 | 连接螺栓 |
05 | 执行器支架 | 10 | 球体 |
四丶衬氟气动三通调节球阀主要技术参数
阀体形式 | 三通铸造球型阀 |
公称通径 | DN15~200mm |
公称压力 | 国标PN1.6、2.5、4.0、6.4MPa;美标ANSI150、300LB;日标JIS10、20、30K |
法兰标准 | JIS、ANSI、GB、JB、HG等 |
连接形式 | 法兰式、螺纹式(适用于1/2”~2”) |
阀盖形式 | 整体式 |
压盖型式 | 压板压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
阀板形式 | O型球体阀芯 |
流量特性 | 快开特性 |
执行器型号 | GT、SR、AT、AW系列单双作用气动执行器 |
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4”、G1/8”、G3/8”、G1/2” |
环境温度 | |
作用形式 | 单作用执行机构:气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
双作用执行机构:气关式(B)—失气时阀位保持(FL);气开式(K)—失气时阀位保持(FL) | |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位器、行程开关、阀位传送器、手轮机构等 |
五丶衬氟气动三通调节球阀阀门控制方式
气动三通球阀分L型和T型:
1.L型气动三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通。
2.L型气动三通球阀流向图:
3.T型气动三通球阀适用于介质的分流、合流或流向切换、T型孔道可以使三个通道相互连通或使其中两个通道连通,气动三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构

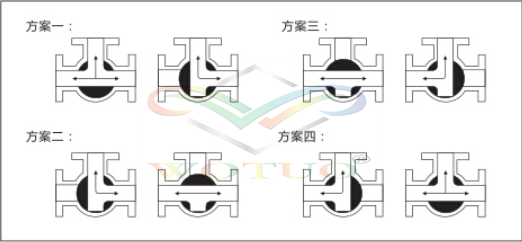

4.T型气动三通球阀流向图:
六丶衬氟气动三通调节球阀主要性能指标
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
允许压差 | ≤公称压力 | |||||||||||||
动作范围 | 0~90° | |||||||||||||
泄漏量Q | 软密封为零泄漏量;金属密封符合ANSIB16.104IV级标准 | |||||||||||||
基本误差 | 带定位器:小于全行程的±2% | |||||||||||||
回差 | 带定位器:小于全行程的2% |
七丶衬氟气动三通调节球阀主要零件常用材料
名称 | 材质 |
阀体、阀盖、球芯 | ZG230-450、ZG0Cr18Ni9 |
衬里材料 | F46、F4、PFA、PO、PE、PP |
密封圈、填料、垫片 | 聚四氟乙烯、柔性石墨 |
气动执行机构 | 组合件(件电装说明书) |
电动执行机构 | 组合件(件电装说明书) |
八丶衬氟气动三通调节球阀主要外形和连接尺寸

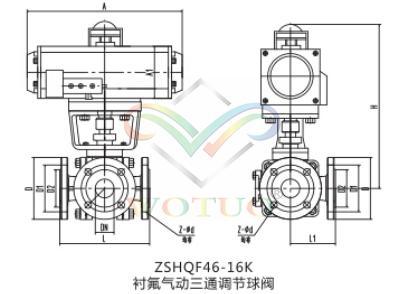

1.衬氟气动三通调节球阀外型尺寸图:
2.衬氟气动三通调节球阀外型连接尺寸表:
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
H | 根据所配置型机构而定 | |||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
B | 16 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 22 | 22 | 24 |
A、A1 | 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
九、订货须知
订货时请填写《规格书》或注明以下内容:
1.若订货钱还未选定型号,请向我们提供你的使用参数:
(1)公称通径、额定流量系数KV。
(2)流体性质(包括公称压力、温度、粘度或酸碱性)。
(3)信号压力及电源。
(4)流量特性。
(5)阀的开关形式。
(6)阀体和各部件材料。
(7)是否带附件,说明附件型号,以便我们为您正确选型。
2.若已经有设计单位选定我公司的产品型号,请按型号直接像我公司销售部订购。
3.当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
