衬氟放料球阀

衬氟放料阀操作方便、开启自由、运动灵活可靠,阀瓣装配维修简单,密封结构合理,密封圈更换方便实用;衬氟放料球阀主要由阀体、密封圈、阀瓣、支架、阀杆、手轮、阀压盖、螺母、法兰、定位螺钉等零件;衬氟放料球阀在管道中一般应当水平安装。

衬氟放料球阀 产品参数

产品型号: Q41F46/F4
连接方式: 法兰
结构形式: 浮动式
驱动方式: 手动、气动、电动、涡轮传动
产品口径: DN15~250mm
公称压力: PN1.6、2.5MPa
阀门材质: 碳钢WCB、不锈钢304/316/316L

一、衬氟放料球阀的概述

衬氟放料球阀是衬氟球阀的延伸产品,为各种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。其结构形式为浮动直通式,连接形式为法兰,阀外壳采用碳钢内衬氟塑料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。

衬氟放料球阀采用氟塑料衬里技术阀体采用熔模精密铸造,强度高、外观光洁,与液体接触的过流部件全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

衬氟放料球阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的,阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。

二、衬氟放料球阀的特点

1.采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;

2.采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;

3.启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性;

4.结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

三、衬氟放料球阀的执行标准

技术标准

设计和制造

GB/T12237

结构长度

HG/T3704-2003

GB 12221 ASME B 16.10

法兰尺寸

Gb/T9113.1-2000 ANSIB 16.5a

驱动方式

手动、电动、气动

公称压力

0.61.01.62.5MPa

class150 JIS 10K

压力实验

GB/T13927-92API598

四、衬氟放料球阀的主要零件和材料

零件名称

精铸球墨铸铁

碳钢

不锈钢

QT

C

P

R

PT

PL

阀体、阀盖

QT400

WCB

CF8

CF8M

Cf3

CF3M

球体

QT400

WCB

CF8

CF8M

Cf3

CF3M

内衬材料阀座

FEP(F46)PTFEF4)PFA(可溶性聚四氯乙烯)、po(聚烯径)、PE(超高分子量聚乙烯)

填料压盖

WCB

WCB

Cf8

CF8M

Cf3

CF3M

填料

PTFE(F4)聚四氯乙烯

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9

1Cr18Ni9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

手柄 Handle

WCB

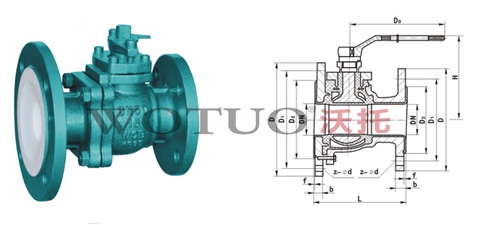

四、衬氟放料球阀的主要外形和连接尺寸

公称通径

主要尺寸

参数值

PN10(1.0MPa

DN(mm

L

D

D1

D2

Z-φd

F

B

D0

H

重量(kg

25/50

125

115/140

85/110

65/90

4-14/4-14

3/3

17/117

180

105

6

32/65

135

140/160

100/130

78-110

4-18/4-14

3/3

19/17

180

120

7.5

40/65

150

150/160

110/130

85/110

4-18/4-14

3/3

19/17

225

140

10

40/80

150

150/190

110/150

85/125

4-18/4-14

3/3

19/19

225

140

10

50/80

165

165/190

125/170

100/145

4-18/4-18

3/3

21/19

225

150

16

50/100

165

165/210

125/170

100/145

4-18/4-18

3/3

21/19

225

150

16

65/100

180

185/210

145/170

120/145

4-18/4-18

3/3

21/19

360

160

20.5

65/125

180

185/240

145/200

120/175

4-18/4-18

3/4

21/20

360

160

20.5

80/125

240

200/240

160/200

135/175

8-18/8-18

3/4

21/20

420

215

31

80/125

240

200/265

160/225

135/200

8-18/8-18

3/4

21/22

420

215

31

100/150

260

220/265

180/225

155/200

8-18/8-18

3/4

23/22

420

240

43

100/200

260

220/320

180/280

155/255

8-18/8-18

3/4

23/24

420

240

45
