卡套球阀特点:
1. 用于流路的开通-截断
2. 球阀无调节能力,如果系统需要实现流量调节,必须串联调节阀来完成
3. 二通球阀的工作压力可达20.6MPa
4. 二通球阀的标准形式是水平阀,也可选用角式阀
5. 使用介质为氧气时,需采用脱脂处理
6. 可面板安装

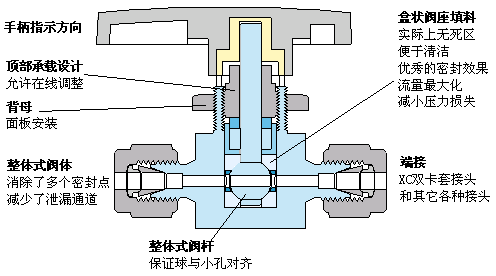

卡套球阀结构示意图
卡套球阀主要零件材料
序号 | 零件 | 材料 | 标准 |
1 | 手柄 | 带有黄铜手柄芯的尼龙 | |
2 | 顶丝 | SCM435 | DIN916-1980 |
3 | 压盖 | 4Cr13 | GB/T1220-1992 |
*4 | 阀杆 | 316 | GB/T1220-1992 |
5 | 垫片 | 316 | GB/T1220-1992 |
*6 | 密封圈 | RPTFE | HG2-535 |
*7 | 导向座 | 316 | GB/T1220-1992 |
*8 | 衬垫、衬环 | 316 | GB/T1220-1992 |
*9 | 密封帽 | RPTFE | HG2-535 |
10 | 背母 | 316 | GB/T1220-1992 |
*11 | 阀体 | 316 | GB/T1220-1992 |
*12 | 前卡套 | 316L | GB/T1220-1992 |
13 | 后卡套 | 316 | GB/T1220-1992 |
14 | 螺帽 | 316 | GB/T1220-1992 |
注意:1.序号前加*表示与介质存在接触 2.润滑剂为硅脂 |
卡套式球阀结构尺寸图
卡套式球阀结构尺寸
端接 | 产品 编号 | 通径 (mm) | Cv 水平阀 | Cv 角型阀 | 尺寸(mm) | ||||||||||
入口/出口 | 尺寸 | C | G | E | F | L | P | Q | H | H1 | M | ||||
公制管接头 (mm) | 2 | kpa-1 | 1.8 | 0.15 | 0.1 | 48.6 | 9 | 9 | 25.6 | 51.2 | 4 | 14.5 | 33.5 | 24 | 36.1 |
3 | kpa-2 | 2.4 | 0.2 | 0.15 | 48.6 | 9 | 9 | 25.6 | 51.2 | 4 | 14.5 | 33.5 | 24 | 36.1 | |
4 | kpa-3 | 2.4 | 0.2 | 0.15 | 48.6 | 9 | 9 | 26.5 | 53 | 4 | 14.5 | 33.5 | 25 | 37 | |
6 | kpa-4 | 3.2 | 0.6 | 0.35 | 48.6 | 9 | 9 | 28.7 | 57.4 | 4 | 14.5 | 33.5 | 26.7 | 39.2 | |
kpa-5 | 4.5 | 2.4 | 0.9 | 64.5 | 10.5 | 10.5 | 30.7 | 61.4 | 6 | 19.5 | 40.5 | 30 | 43.2 | ||
8 | kpa-6 | 4.5 | 1.5 | 0.9 | 64.5 | 10.5 | 10.5 | 31.5 | 63 | 6 | 19.5 | 40.5 | 29 | 43.5 | |
10 | kpa-7 | 4.5 | 1.5 | 0.9 | 64.5 | 12 | 12 | 33 | 66 | 5 | 19.5 | 40.5 | 32 | 46 | |
kpa-8 | 7 | 6.0 | 2.0 | 84 | 14 | 14 | 39.5 | 79.1 | 7 | 27.5 | 54.5 | 35 | 59 | ||
12 | kpa-9 | 4.5 | 1.5 | 0.9 | 64.5 | 12 | 13 | 35 | 70 | 3 | 19.5 | 40.5 | 34 | 47.8 | |
kpa-10 | 7 | 6.0 | 2.0 | 84 | 14 | 14 | 41.6 | 83.2 | 7 | 27.5 | 54.5 | 36 | 61 |
订货须知:
一、①Q91SA卡套式球阀产品名称与型号②Q91SA卡套式球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q91SA卡套式球阀型号,请按Q91SA卡套式球阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。
