一、卡套式球阀工作原理
卡套式球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭。
1、通过螺纹机械式推进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。
2、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
3、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
4、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
5、球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。
6、卡套式球阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备等等,进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。
二、卡套式球阀特点:
1)用于流路的开通-截断
2)球阀无调节能力,如果系统需要实现流量调节,必须串联调节阀来完成
3)二通球阀的工作压力可达20.6MPa
4)二通球阀的标准形式是水平阀,也可选用角式阀
5)使用介质为氧气时,需采用脱脂处理
6)可面板安装

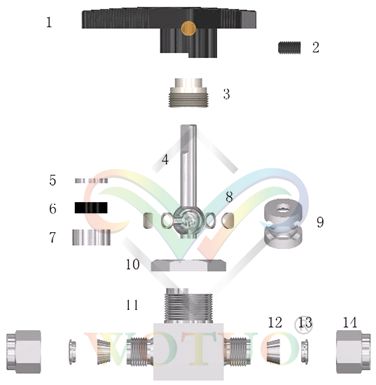

三、卡套式球阀主要零件材料
序号 | 零件 | 材料 | 标准 |
1 | 手柄 | 带有黄铜手柄芯的尼龙 | |
2 | 顶丝 | SCM435 | DIN916-1980 |
3 | 压盖 | 4Cr13 | GB/T1220-1992 |
*4 | 阀杆 | 316 | GB/T1220-1992 |
5 | 垫片 | 316 | GB/T1220-1992 |
*6 | 密封圈 | RPTFE | HG2-535 |
*7 | 导向座 | 316 | GB/T1220-1992 |
*8 | 衬垫、衬环 | 316 | GB/T1220-1992 |
*9 | 密封帽 | RPTFE | HG2-535 |
10 | 背母 | 316 | GB/T1220-1992 |
*11 | 阀体 | 316 | GB/T1220-1992 |
*12 | 前卡套 | 316L | GB/T1220-1992 |
13 | 后卡套 | 316 | GB/T1220-1992 |
14 | 螺帽 | 316 | GB/T1220-1992 |
注意:1.序号前加*表示与介质存在接触 2.润滑剂为硅脂 |

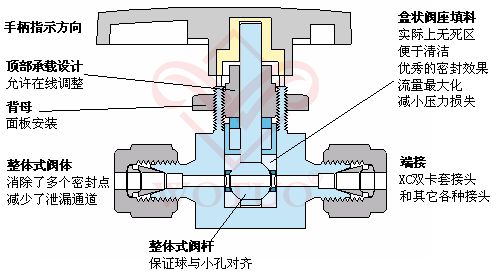

四、卡套式球阀结构示意图
五、卡套式球阀连接尺寸
端接 | 产品 编号 | 通径 (mm) | Cv 水平阀 | Cv 角型阀 | 尺寸(mm) | ||||||||||
入口/出口 | 尺寸 | C | G | E | F | L | P | Q | H | H1 | M | ||||
公制管接头 (mm) | 2 | kpa-1 | 1.8 | 0.15 | 0.1 | 48.6 | 9 | 9 | 25.6 | 51.2 | 4 | 14.5 | 33.5 | 24 | 36.1 |
3 | kpa-2 | 2.4 | 0.2 | 0.15 | 48.6 | 9 | 9 | 25.6 | 51.2 | 4 | 14.5 | 33.5 | 24 | 36.1 | |
4 | kpa-3 | 2.4 | 0.2 | 0.15 | 48.6 | 9 | 9 | 26.5 | 53 | 4 | 14.5 | 33.5 | 25 | 37 | |
6 | kpa-4 | 3.2 | 0.6 | 0.35 | 48.6 | 9 | 9 | 28.7 | 57.4 | 4 | 14.5 | 33.5 | 26.7 | 39.2 | |
kpa-5 | 4.5 | 2.4 | 0.9 | 64.5 | 10.5 | 10.5 | 30.7 | 61.4 | 6 | 19.5 | 40.5 | 30 | 43.2 | ||
8 | kpa-6 | 4.5 | 1.5 | 0.9 | 64.5 | 10.5 | 10.5 | 31.5 | 63 | 6 | 19.5 | 40.5 | 29 | 43.5 | |
10 | kpa-7 | 4.5 | 1.5 | 0.9 | 64.5 | 12 | 12 | 33 | 66 | 5 | 19.5 | 40.5 | 32 | 46 | |
kpa-8 | 7 | 6.0 | 2.0 | 84 | 14 | 14 | 39.5 | 79.1 | 7 | 27.5 | 54.5 | 35 | 59 | ||
12 | kpa-9 | 4.5 | 1.5 | 0.9 | 64.5 | 12 | 13 | 35 | 70 | 3 | 19.5 | 40.5 | 34 | 47.8 | |
kpa-10 | 7 | 6.0 | 2.0 | 84 | 14 | 14 | 41.6 | 83.2 | 7 | 27.5 | 54.5 | 36 | 61 |
六、卡套式球阀安装说明
卡套式球阀具有结构简单、使用方便和不用焊接等优点。但在中高压液压系统中,若操作不当往往会造成泄漏,影响其推广使用。沃托阀门经过多年的实践总结了一些经验,取得了较好的效果。
卡套式球阀主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时,卡套2被推进24度的锥孔中并随之变形,使卡套与接头体内锥面形成球面接触密封;同时,卡套的内刃口嵌入钢管4的外壁,在外壁上压出一个环行凹槽,从而起到可靠密封的作用。钢管最好选择消除应力退火的20#精拔管,这样有利于卡套内刃嵌入钢管外表面,起到可靠密封作用。
(1)卡套式球阀预装
①卡套式球阀的预装是最重要的环节,直接影响到密封的可靠性。一般需要专用的预装器。管径小的卡套式球阀接头可以在台钳上进行预装。具体做法是,用一个卡套式球阀接头体作为母体,将螺母、卡套压紧到管子上即可。
②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再用。
③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。
④预装力不宜太大。应使卡套的的内刃刚好嵌入管子外壁,卡套不应有明显变形。在进行管路连接时,再按规定的拧紧力装配。φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。如果在预装时卡套变形严重,会失去密封作用。
(2)禁止加入密封胶等填料。有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阻尼孔堵塞等故障。
(3)连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸应力。
(4)连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。
(5)连接管路时,应一次性紧好,避免多次拆卸,否则也会使密封性能变差。
七、三片式承插焊球阀型号编制说明
Q | 9 | 1 | F | -64 | P | |
阀门代号 | 执行机构 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
Q: 卡套式球阀 | 3:涡轮 | 1:内螺纹 | 1:浮动式直通 | F:四氟 | 10:1.0MPa | C:碳钢 |
6:气动 | 2:外螺纹 | 2:浮动式Y形三通 | F46:全衬 | 16:1.6MPa | P:304 | |
9:电动 | 4:法兰 | 4:浮动式L形三通 | H:合金 | 25:2.5MPa | R:316 | |
无:手柄 | 6:焊接 | 5:浮动式T形三通 | Y:硬质合金 | 40:4.0MPa | Q: 球墨铸铁 | |
7:对夹 | 6:固定式4四通 | |||||
9:卡套式 | 7:固定式直通 | 无: 灰铸铁 | ||||
8:固定式T形三通 | ||||||
9:固定式L形三通 | ||||||
0:固定式半球直通 |
