ZZYP自力式压力调节阀

ZZYP自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式压力调节阀具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及介质稳压或泄压稳压的自动控制…

ZZYP自力式压力调节阀 产品参数

产品型号: ZZYP-16C
连接方式: 法兰 (FF RF RTJ) 、焊接 (SW BW) 、螺纹
结构形式: 自力式(单座、双座、套筒)
驱动方式: 自力式
产品口径: DN15~300mm
公称压力: PN1.6 、 2.5 、 4.0 、 6.4MPa
阀门材质: 铸钢WCB、不锈钢304、316

ZZYP自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式压力调节阀具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

自力式压力调节阀产品结构

ZZYP自力式压力调节阀系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B)和泄压用阀前压力调节(K型)。产品公称压力等级有PN164064;阀体口径范围DN20300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从152500Kpa。可按需要组合满足用户工况要求。

自力式压力调节阀产品特点

1)自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
2)压力分段范围细且互相交叉,调节精度高。
3)压力设定值在运行期间可连续设定。
4)对阀后压力调节,阀前压力与阀后压力之比可为101108
5)橡胶膜片式检测,执行机构测精度高、动作灵敏。
6)采用压力平衡机构,使调节阀反应灵敏、控制精确。

自力式压力调节阀技术参数

公称通径DN

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Kv

7

11

20

30

48

75

120

190

300

480

760

1100

1750

噪音衡量系数Z

0.6

0.6

0.6

0.55

0.55

0.5

0.5

0.45

0.4

0.35

0.3

0.2

0.2

允许压差
(Mpa)

PN16

1.6

1.5

1.2

1,0

PN40

2.0

阀盖形式

标准型-17+300℃、高温型+300℃+450℃

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式

单座、套筒型阀芯

流量特性

线性

自力式压力调节阀执行器参数

有效面积(cm )

32※

80

250

630

压力设定范围(MPa)

0.81.6

0.10.6

0.0150.15

0.0050.035

0.31.2

0.050.3

0.010.07

保证压力阀正常工作的
最小压差△Pmin(MPa)

≥0.05

≥0.04

≥0.01

≥0.005

允许上下膜室之间最大压差(MPa)

2.0

1.25

0.4

0.15

材料

膜盖:钢板镀锌; 膜片:EPDMFKM夹纤维

控制管线、接头

铜管或钢管10×1; 卡套式接头:R1/4"

注:该有效面积所对应的压力设定范围不适用于DN150-250

自力式压力调节阀性能指标

设定值偏差

±8%

允许泄露量
(在规定实验条件下)

硬密封

4×0.01%阀额定容量

软密封

DN1550

DN65125

DN150250

10气泡/min

20气泡/min

40气泡/min

自力式压力调节阀工作温度

公称通径

15125mm

150250mm

密封型式

硬密封

≤150℃

≤140℃

冷却罐≤200℃

冷却罐和加长件≤200℃

冷却罐和散热片≤350℃ ※

冷却罐和加长件≤300℃ ※

软密封

≤150℃

注:表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。

自力式压力调节阀零件材料

材料代号

CWCB

P304

R316

主要
零件

阀体

WCBZG230-450

ZG1Cr18Ni9Ti304

ZG1Cr18Ni12Mo2Ti316

阀芯、阀座

1Cr18Ni9Ti304

1Cr18Ni9Ti304

1Cr18Ni12Mo2Ti316

阀杆

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

膜片

丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶

膜盖

A3A4钢涂四氟乙烯

填料

聚四氟乙烯、柔性石墨

弹簧

60Si2Mn

导向套

HPb59-1

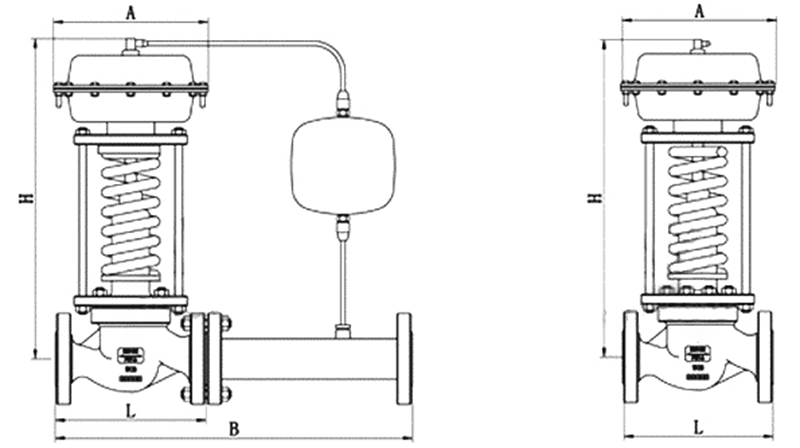

自力式压力调节阀外形结构图

 自力式压力调节阀外形结构图

自力式压力调节阀主要外形尺寸

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

法兰接管尺寸(B)

383

512

603

862

1023

1380

1800

2000

2200

法兰端间距(L)

150

160

180

200

230

290

310

350

400

480

600

730

850

压力调节范围(KPa)

15-140

H

475

520

540

710

780

840

880

915

940

1000

A

280

308

200-500

H

455

500

520

690

760

800

870

880

900

950

A

230

120-300

H

450

490

510

680

750

790

860

870

890

940

A

176

194

280

480-1000

H

445

480

670

740

780

850

860

880

930

A

176

194

280

600-1500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

1000-2500

H

445

570

600

820

980

950

1000

1100

1200

A

85

96

大约重量(Kg)

26

37

42

72

90

114

130

144

180

200

250

导压管接口螺纹

M16X1.5

声明:【ZZYP自力式压力调节阀】规格型号、结构尺寸由上海沃托阀门有限公司提供,如何选择适用的ZZYP自力式压力调节阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
