气动调节蝶阀是利用气源驱动来调节碟板开度，从而控制介质流量大小的可调节型气动蝶阀，主要由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成。气动调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后，通过0.4-0.7MPa进气来调节阀门的开度大小，从而实现对管道中介质流量、压力、温度和液位等工艺参数的比例式精确调节，是调节流量和截断流体的最佳装置。气动调节蝶阀可根据工况需要选用不同密封件(软密封和硬密封)，以满足于不同的使用要求，广泛应用于化工、环保、空气、水、燃气、蒸汽及含有腐蚀性介质的管道上。
气动调节蝶阀原理：
气动蝶阀执行机构分为单作用和双作用原理，也就是常见的气动开关蝶阀和气动调节蝶阀。单作用为气关弹簧复位式和气开弹簧自动归位，单作用适用于要求常开或常闭的场所。双作用为气开气关式，开启和关闭都需要气源压力，而调节型气动蝶阀应当选用双作用方式。
气动调节蝶阀技术参数：
公称通径 | DN50～DN1200(mm) |
压力等级 | PN1.0、1.6、2.5、6.4MPa |
连接方式 | 法兰、对夹式连接 |
密封形式 | 软密封或金属硬密封 |
驱动方式 | 气源驱动,压缩空气4～7bar(可带手轮) |
动作范围 | 0～90° |
阀体材质 | 碳钢、不锈钢304、不锈钢316 |
工作场合 | 水、蒸气、油品、酸类腐蚀性等(高温场合) |
温度范围 | 软密封：-29℃～180℃ 硬密封：-40℃～550℃ |
控制方式 | 装配阀门定位器，智能调节型(4～20mA模拟量信号) |

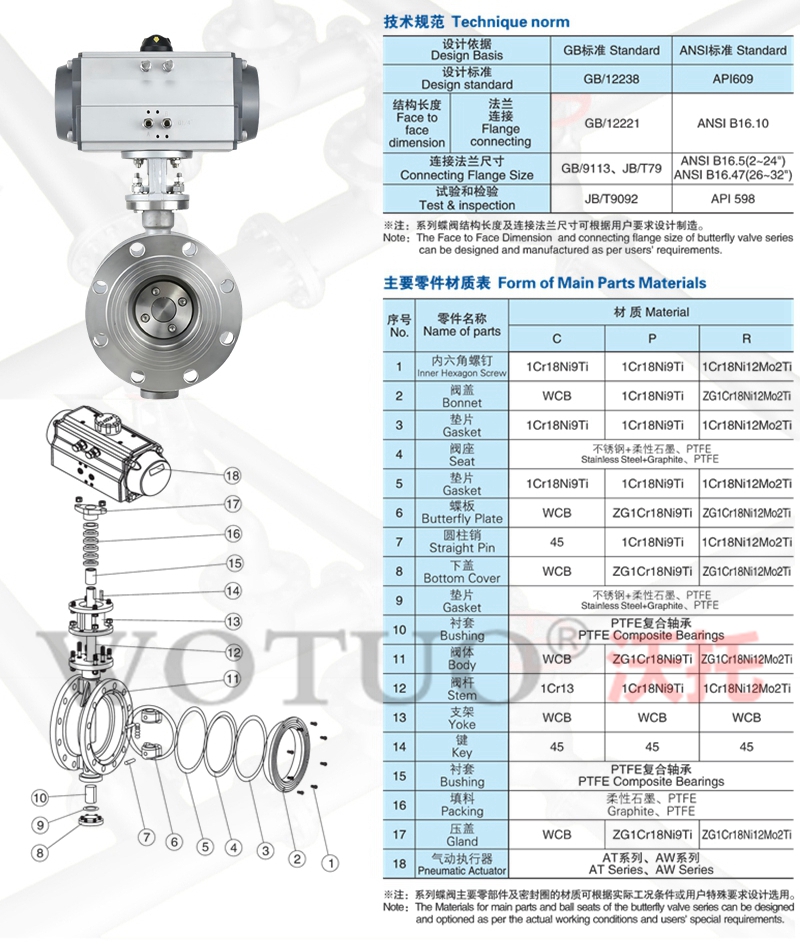

气动调节蝶阀标准规范：
设计标准：GB/T2238-1989
结构长度：GB/T12221-1989
压力试验：GB/T13927-2000；JB/T9092-1999
法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；
可调范围R：50：1
使用次数：100万次
回差：带定位器：小于全行程的2%
基本误差：带定位器：小于全行程的±2%
泄露量l/h：符合ANSI B16.104 IV级标
气动调节蝶阀执行器参数：
执行机构 | GT、AT、AW系列单双作用气动执行器 |
供气压力 | 0.5～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
