气动中线蝶阀

气动中线蝶阀蝶板上下两端的接触面比较宽,开关时摩擦力大,扭矩开关也比较大,无论阀门是否处于打开状态或关闭状态,蝶板与阀芯密封面与阀座的下端都处于密封压缩态,顾有极好的密封性能。

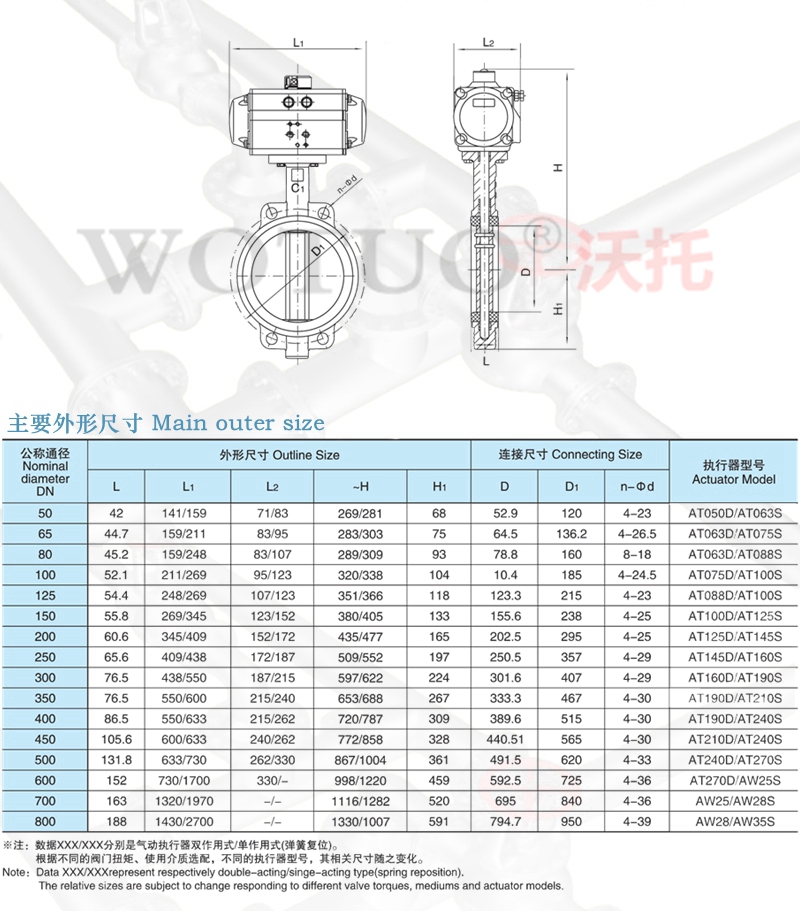

气动中线蝶阀 产品参数

产品型号: D671X,D641X,D671F46,D641F46
连接方式: 法兰、对夹式
结构形式: 中线式
驱动方式: 气动
产品口径: DN50~DN1200
公称压力: PN6、PN10、PN16
阀门材质: 球墨铸铁、铸钢WCB、不锈钢304、316

气动中线蝶阀就是指蝶阀蝶板的回转中心(即阀门轴中心)与阀体的中心形成一条直线,采用直连方式与气动执行机构进行连接,根据连接方式的不同可分为气动对夹中线蝶阀和气动法兰中线蝶阀,碟板具有自动对中功能(上下、左右),其密封形式一般多制成密封结构,常见的密封材料为橡胶、聚四氟乙烯等。缺点是由于蝶板与阀座的开与关始终处于挤压的状态,容易刮擦,产生磨损快的问题。

气动中线蝶阀性能特点:

 气动中线蝶阀蝶板上下两端的接触面比较宽,开关时摩擦力大,扭矩开关也比较大,无论阀门是否处于打开状态或关闭状态,蝶板与阀芯密封面与阀座的下端都处于密封压缩态,顾有极好的密封性能。

 气动中线蝶阀应用:

 气动中线蝶阀由于结构简单,无定向密封限制,中心对称(I)双向密封效果一样,并且流阻较小,开关力矩也小,承压能力被定位为中低压,因此在1.6MPa以下的工况中被广泛应用。安装时一般没有方向的要求,可现场维修拆卸,并且不用全部拆开阀门就可更换密封圈。

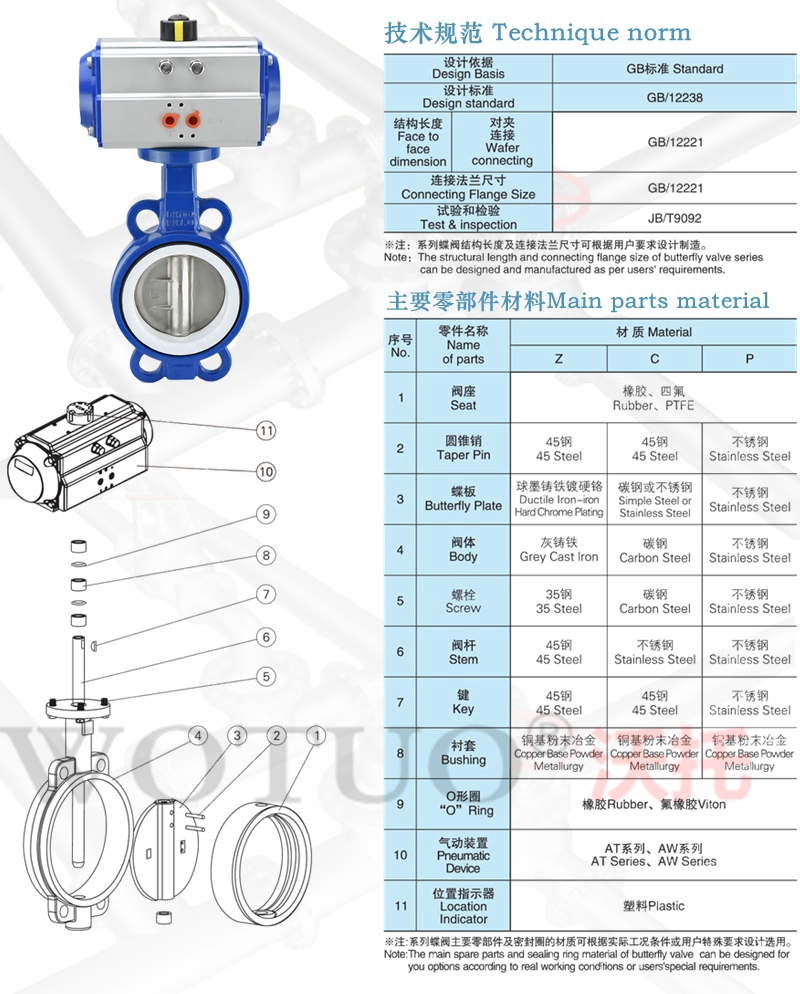

气动中线蝶阀技术参数:

 公称通径:DN50~1200(mm)

公称压力:PN0.61.01.62.5MPa

连接形式:对夹式、法兰连接

结构形式:中线型结构

流量特性:近似快开型

动作范围:0~90°

泄露量:按GB/T4213-92,为Kv值的10-4,软密封:零泄漏

基本误差:带定位器:小于全行程的±2%%

回差:带定位器:小于全行程的±2%

配置执行机构:GTATAW系列单双作用气动执行器

控制方式:开关型(开关两位控制)、调节型(4~20mA控制)

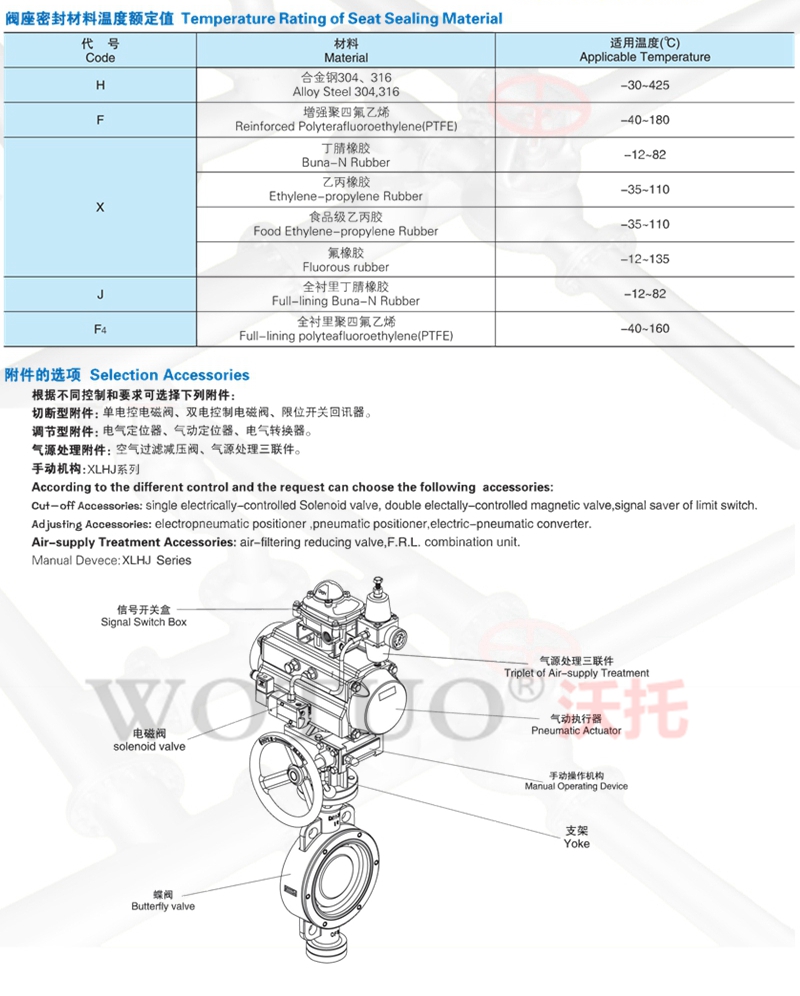

气动中线蝶阀附件参数:

执行器型号

GTATAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70℃

作用形式

单作用执行机构、双作用执行机构

可选附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
