不锈钢气动蝶阀

不锈钢气动蝶阀按连接方式不同可分为法兰、对夹式或焊接式,不仅适用于开关两位切断控制,并可装配阀门定位器,实现对介质流量、温度、压力等参数的比例调节;气动不锈钢蝶阀具有耐高温、高压以及耐腐蚀、耐磨损等特点。

不锈钢气动蝶阀 产品参数

产品型号: D673H,D643H
连接方式: 法兰、对夹式
结构形式: 三偏心、多层次
驱动方式: 气动
产品口径: DN50~DN1200
公称压力: PN1.6 、 2.5 、 4.0 、 6.4MPa
阀门材质: 铸钢WCB、不锈钢304、316

不锈钢气动蝶阀是一种高性能、长寿命蝶阀,主要由气动执行装置与不锈钢蝶阀组成,阀体与碟板均采用不锈钢材质制作,具有耐高温、防腐蚀、耐高压等特点。不锈钢气动蝶阀按连接方式不同可分为法兰、对夹式或焊接式,不仅适用于开关两位切断控制,并可装配阀门定位器,实现对介质流量、温度、压力等参数的比例调节。不锈钢气动蝶阀可广泛应用于高温、高压以及低温、防火等管道作开关切断或调节使用。

不锈钢气动蝶阀优点:

 1、气动不锈钢蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便。

2、不锈钢蝶阀采用三维偏心弹性或多层次硬密封结构,,密封性能可靠,其中软密封可达到零泄漏;

3、气动不锈钢蝶阀具有耐高温、高压以及耐腐蚀、耐磨损等特点。

4、具有双向密封功能,并且安装方便,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

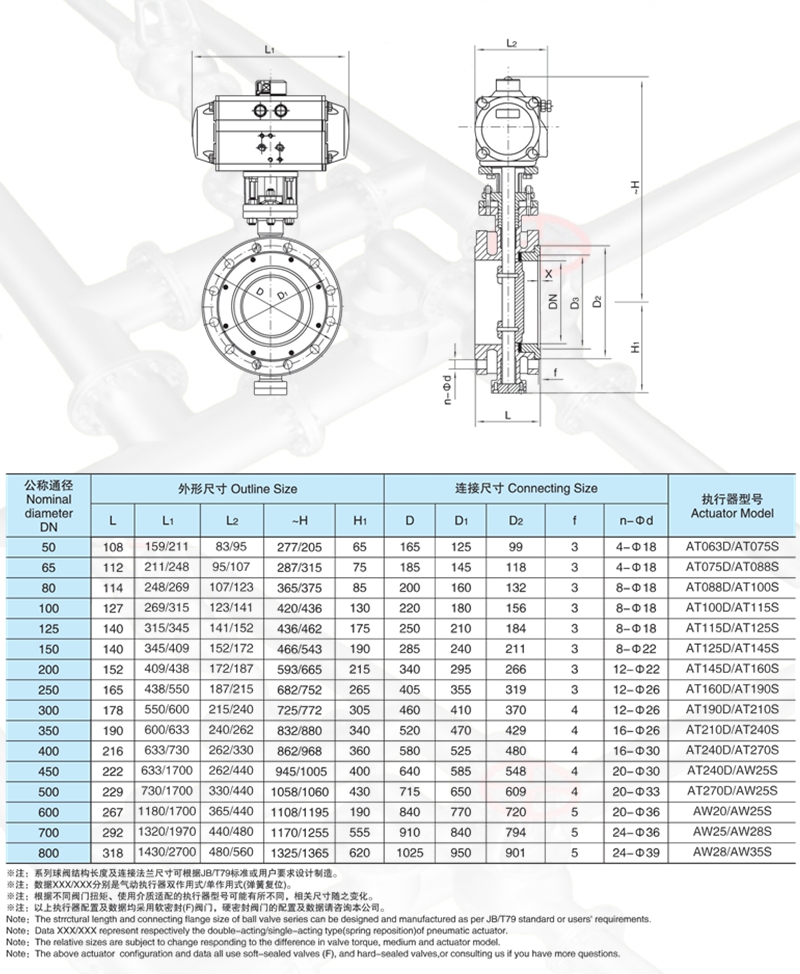

 不锈钢气动蝶阀技术参数:

公称通径

DN50DN1200(mm)

压力等级

PN1.01.62.56.4MPa

连接方式

对夹式、法兰连接

密封形式

金属硬密封

驱动方式

气源驱动,压缩空气47bar(可带手轮)

适用温度

-40℃550℃

适用介质

水、蒸气、油品、酸类腐蚀性等(高温场合)

控制方式

开关型(开关切断控制),智能调节型(4-20mA信号)

不锈钢气动蝶阀工作原理:
不锈钢气动蝶阀是以压缩空气(空压机)为动力源,通过电磁阀换向去驱动气动执行器,气动执行器带动碟板做0-90°的来回旋转动作,从而达到对阀门的开启和关闭。可根据工况需要,装配上阀门定位器,控制碟板的旋转开度,达到对介质流量等各项参数的智能调节型控制。

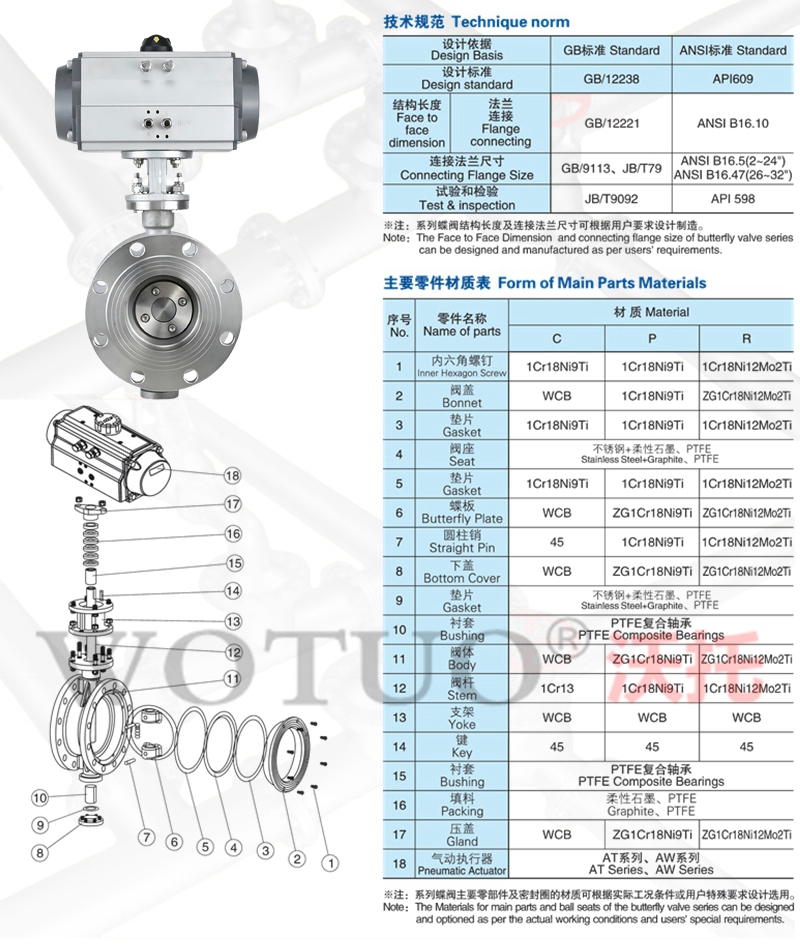

不锈钢气动蝶阀零件材料:

零件名称

材料

阀体

不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢多层次硬密封

阀杆

2Cr131Cr13不锈钢、铬钼钢

轴承

奥氏体不锈钢、304氮化

填料

柔性石墨

 不锈钢气动蝶阀,不锈钢气动硬密封蝶阀,不锈钢气动对夹式蝶阀不锈钢气动蝶阀,不锈钢气动硬密封蝶阀,不锈钢气动对夹式蝶阀
