电动衬氟球阀（耐腐蚀电动球阀）采用全氟塑料衬里工艺，由衬氟球阀与电动执行器组合而成，具有极高的化学稳定性，适用于任何强腐蚀性化学介质。由于Q941F46电动球阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性，在各种酸、碱、盐类等强腐蚀性介质中作开关或调节之用。
电动衬氟球阀技术参数：

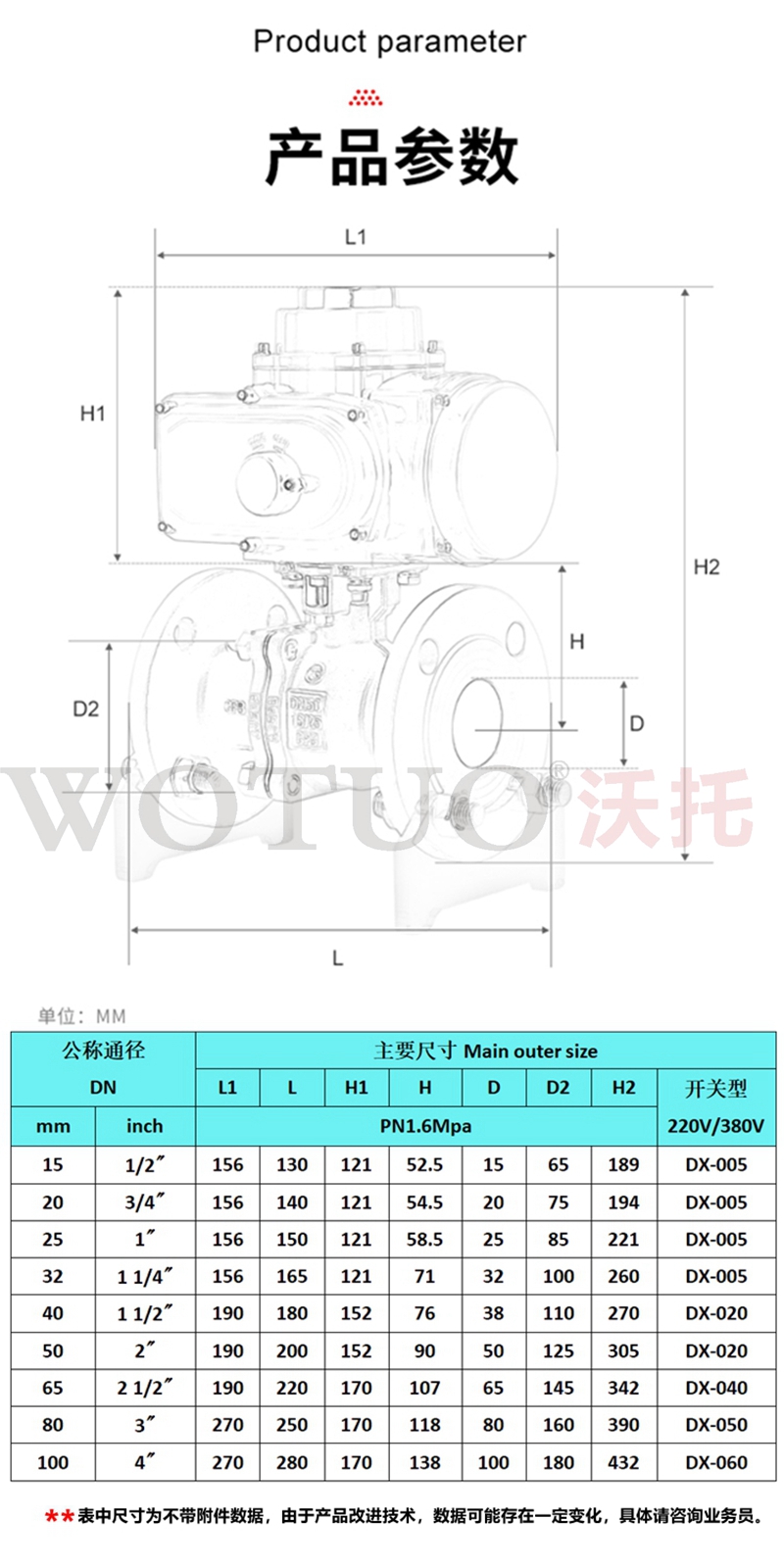

公称通径 | DN15～DN300(mm) |
公称压力 | PN1.0、1.6MPa |
连接形式 | 法兰 |
密封形式 | O型球型阀芯 |

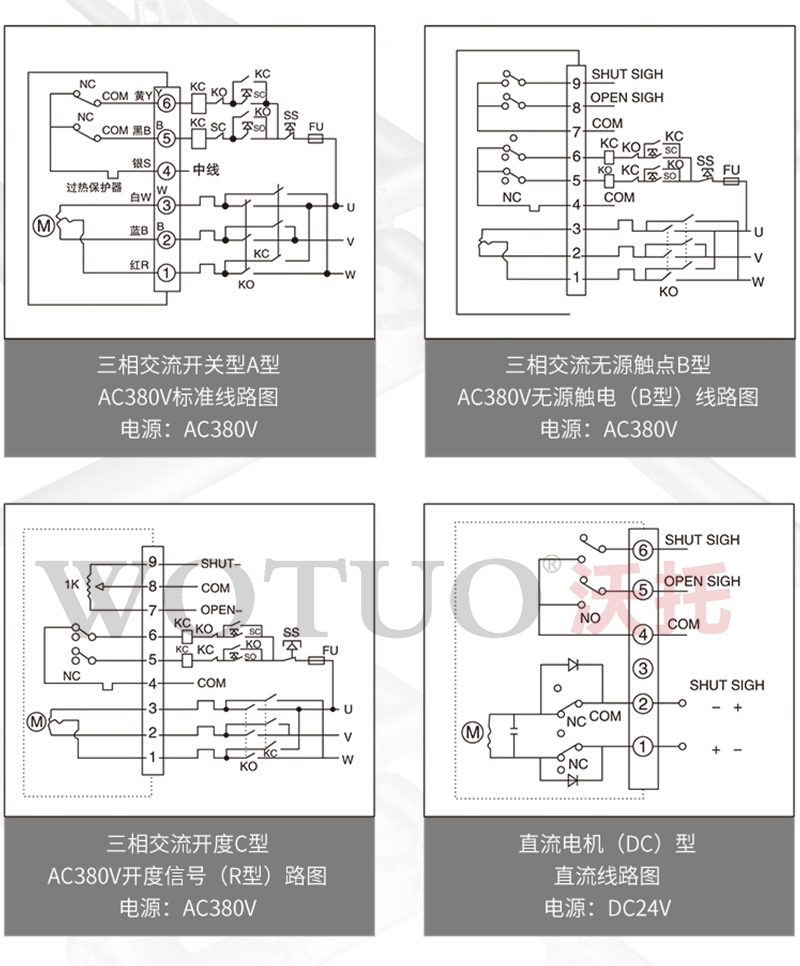

电源电压 | AC110V、AC220V、AC380V（DC24等） |
适用介质 | 任何腐蚀性化学介质 |
阀体形式 | 两段式阀体(浮动球体) |
阀体材质 | 碳钢、不锈钢304、316、316L |
密封材质 | 聚四氟乙烯 |
泄露量Q | 软密封：零泄漏 |
适用温度 | PTFE:-29～+180℃ |
驱动形式 | 电动控制，可选防爆执行器，可带手动装置 |

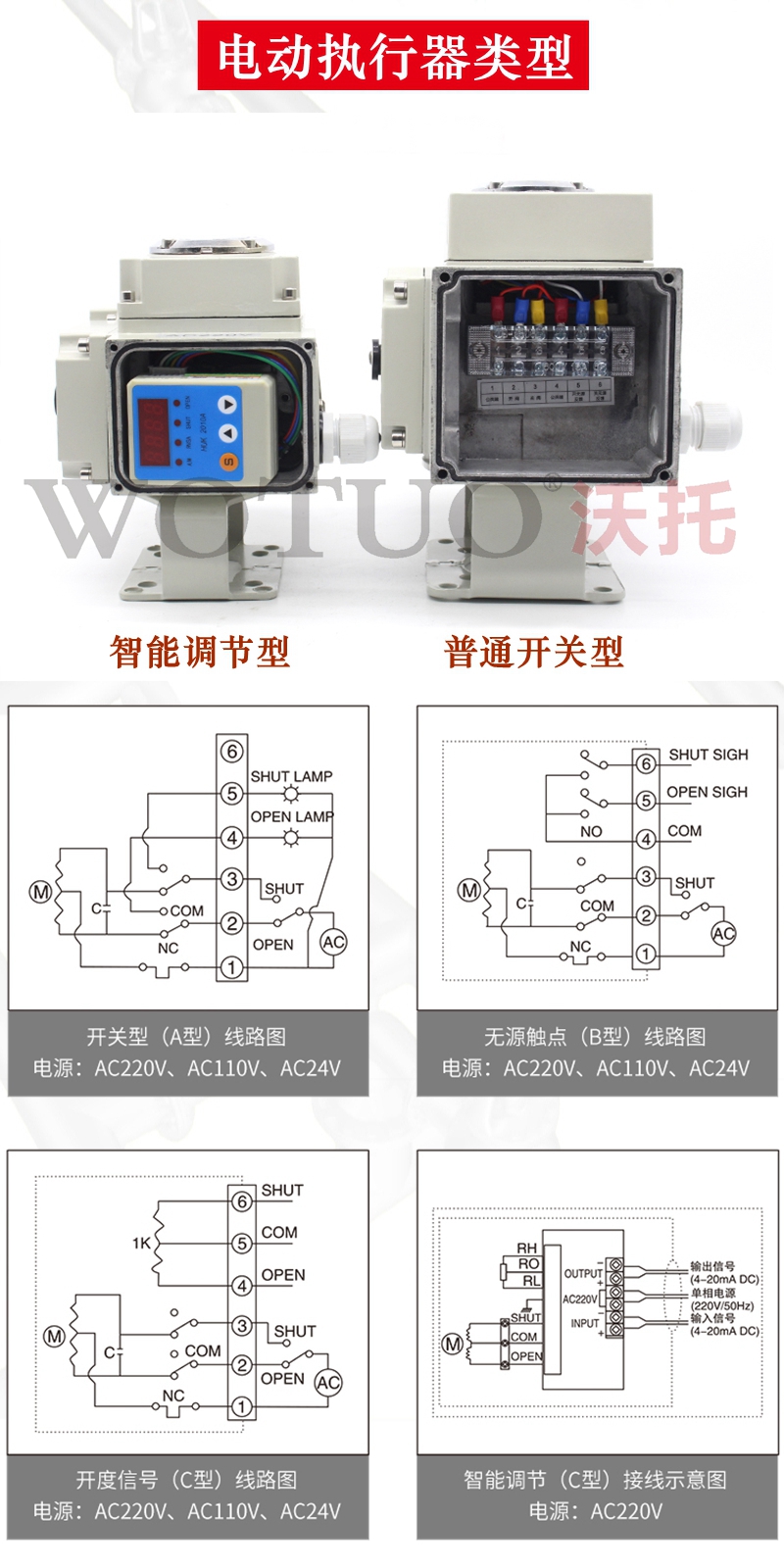

控制方式 | 普通开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制) |
电动衬氟球阀优点：
1、耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通能力强，流量特性好。
电动衬氟球阀零件材料：
零件名称 | 材料 | |||
阀体阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球体 | 2Cr13+氮化处理+46 | 304+46 | 316+46 | 316L+46 |
阀杆 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
密封圈 | PTFE、碳素纤维＋PTFE | |||
密封填料 | 聚四氟乙烯填料 | |||
电动衬氟球阀使用说明：
（1）使用的介质温度不能超过150℃ (介质温度短时间可到150℃，长时间的使用温度应在120℃左右)，否则，阀门的各部件衬的F46易软化、变形，致使阀门关不死、泄漏量大。
（2）如遇到用户使用的介质温度，短时间温度在180℃以下，长时间温度在150℃以下，可选用另一种氟塑料一PFA，但衬PFA氟塑料的价格较贵，在配套时应事先询价。
（3）不要有负压，电动衬氟球阀应避免使用的管道内有负压，如有负压，易造成阀门内腔的衬氟塑层被吸出(鼓出)、脱壳，导致阀门开启、关闭发生故障。
（4）压力、压差应控制在允许范围内。
