500X泄压/持压阀介绍:
500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。500X泄压/持压阀主要用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。安装于建筑物被保护给水系统的旁路中，保障主阀上游供水区的压力，当给水管中压力超过500X泄压/持压阀设定压力时，500X泄压/持压阀开启，防止管线及设备因超压而损坏。500X泄压/持压阀主要用于高层建筑消防测试循环系统的泄压，是弹簧式安全阀的升级换代产品。
500X泄压/持压阀工作原理：
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A泄压持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
500X泄压/持压阀性能特点:
结构新颖合理、合理运用液压原理控制论
灵敏度高、安全泄压
阀瓣快开慢闭、无水锤冲击
运行平稳、无噪声
使用寿命时间长

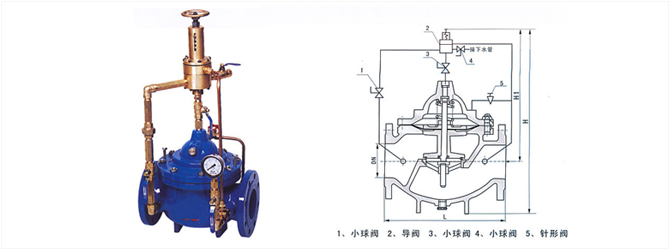

500X泄压/持压阀结构尺寸:
| L(mm) | H(mm) | H(mm) | (KG) |
50 | 234 | 98 | 320 | 18 |
65 | 240 | 115 | 410 | 22 |
80 | 285 | 131 | 430 | 30 |
100 | 325 | 145 | 480 | 55 |
125 | 345 | 160 | 535 | 70 |
150 | 395 | 185 | 600 | 80 |
200 | 470 | 160 | 675 | 110 |
250 | 575 | 180 | 720 | 210 |
300 | 640 | 200 | 820 | 300 |
350 | 645 | 225 | 860 | 380 |
400 | 970 | 750 | 950 | 350 |
