自力式温度调节阀

自力式温度调节阀不用电力,利用液体受热膨胀及液体不可压缩原理实现自动调节;被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩,达到阀门关闭或开启,实现温度的自动控制;自力式温度调节阀适用于蒸汽、热水、热油、冷却水等为介质的各种工艺及换热、冷却工况。…

自力式温度调节阀 产品参数

产品型号: ZZWP-16C
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 薄膜式、活塞式
驱动方式: 自动
产品口径: DN15-300
公称压力: PN1.6MPa
阀门材质: 铸钢、碳钢、不锈钢

一、自力式温度调节阀概述:
高稳定型自力式温度控制阀无需外界能源而实现自动调节。克服了其他类型温控阀在高温高湿环境下所产生的控制精度不稳定,寿命短等问题。该产品可根据用户·需要无级设定温度,并根据用户不同用途选择以下几种形式:正向温度控制阀(常用),反向温度控制阀、三通合流阀和三通分流阀等。它主要用于蒸汽、高温水、油加热以及冷却水、冷冻水、空气加热等各种介质,如汽水换热、水水换热、油一水换热的各种工况,广泛用于生活用水、供暖、空调、除氧器等热交换、热冷却系统,还可广泛用于电力、化工、纺织、制药、食品、石油等行业各种热交换设备的温度自动控制。

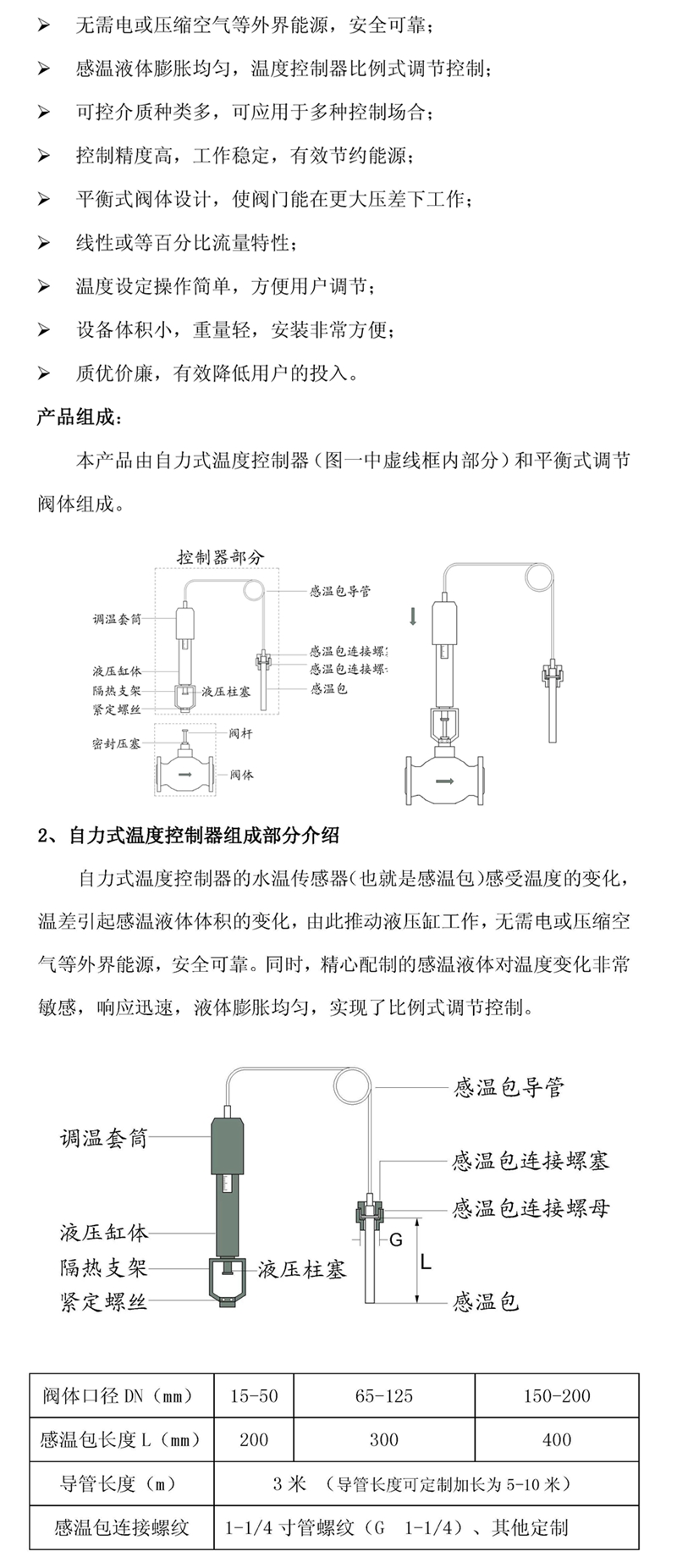

二、自力式温度调节阀工作原理:
    利用感温液体热胀冷缩及液体不可压缩的原理而实现自动调节。当控制温度升高时感温液体膨胀产生的推力将热媒关小,以降低输出温度;当控制温度降低时感温液体收缩,在复位装置的作用下将热媒开大,以提高输出温度,从而使被控制的温度达到和保持在所设定的温度范围内。

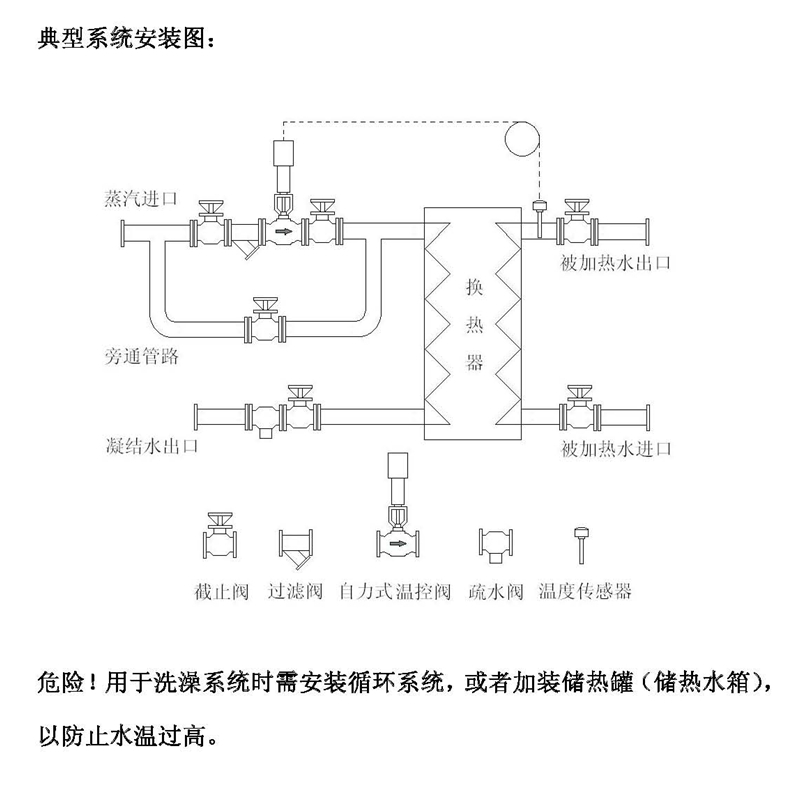

三、自力式温度调节阀应用范围:
    主要用于汽和水换热、水一水换热的各种场合。如空调<采暖)、洗澡、生活热水、除氧器等,也广泛适用于化工、石油、纺织、轻工、船舶等工业各种热交换设备的温度自动控制。特殊型号可用于系统冷却.
四、自力式温度调节阀特点:
    1。无需电力或压缩空气等额外动力,安全性高。
    2.温度控制精度高,工作稳定。可延长换热器使用寿命。
    3.温度设定简单方便,用户可根据需要无级调温。
    4.过温保护装置灵敏可靠,保护范围大,确保特殊情况下设备安全运行。
    5.比例式控制,可以减小水锤危害。
    6.适用范围广,可用于多种介质的温控场合。
    7.体积小,重量轻,安装方便。
五、自力式温度调节阀零件材料:

材料代号

C(WCB)

P(304)

R(316)

主要

零件

阀体,阀盖

WCB(ZG230-450)

ZG1Cr18Ni9Ti(304)

ZG1Cr18Ni12Mo2Ti(316)

阀芯,阀座

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

波纹管套

1Cr18Ni9Ti,1Cr18Ni12Mo2Ti

平衡波纹管

1Cr18Ni9Ti

温包

H62,1Cr18Ni9Ti

毛细管

H62,1Cr18Ni9Ti

接头

H62,1Cr18Ni9Ti

六、自力式温度调节阀主要尺寸:

公称通径

DN(mm)

L

(mm)

D

(mm)

L1

(mm)

H

(mm)

G

(mm)

导管长

(m)

D

(mm)

D1

(mm)

螺栓孔

(n-Ф)

32

180

25

430

380

1-1/4"

3

135

100

4-18

40

200

25

430

410

1-1/4"

3

145

110

4-18

50

230

25

430

450

1-1/4"

3

160

125

4-18

65

290

25

430

490

1-1/4"

3

180

145

4-18

80

310

25

430

530

1-1/4"

3

195

160

8-18

100

350

25

430

560

1-1/4"

3

215

180

8-18

125

395

25

550

600

1-1/4"

4

245

210

8-18

150

470

25

550

640

1-1/4"

4

280

240

8-23

200

600

25

550

690

1-1/4"

4

335

295

12-23

:如用户需要公称压力PN2.5MPa或公称通径为DN15,DN20,DN25的产品,请向我公司查询尺寸
