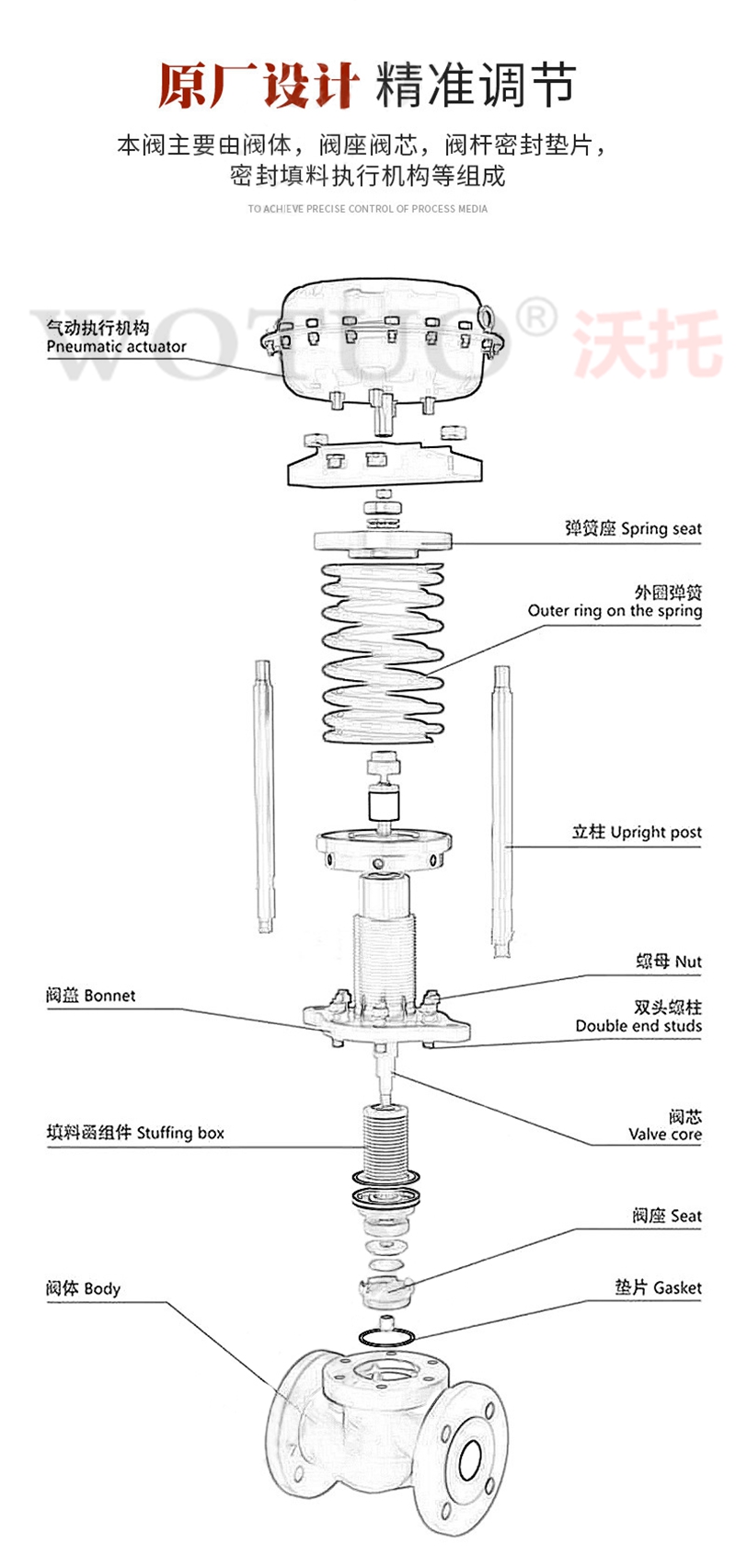

ZZYP型自力式压力调节阀是由阀体,阀座,阀芯,平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品.该产品最大的特点是能在无电,无气的场所工作,压力设定值在运行中可随意调整.采用快开流量特性,动作灵敏,密封性能好,广泛应用于石油,化工,电站,轻工,印染等各种工业设备中气体,液体,蒸汽等介质压力的自动控制.
本系列产品执行机构有:薄膜式,活塞式两种；作用形式有:阀前压力调节(泄压持压型),阀后压力调节(减压稳压型)；附设隔温冷凝罐可在≤350℃温度下使用.根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果.

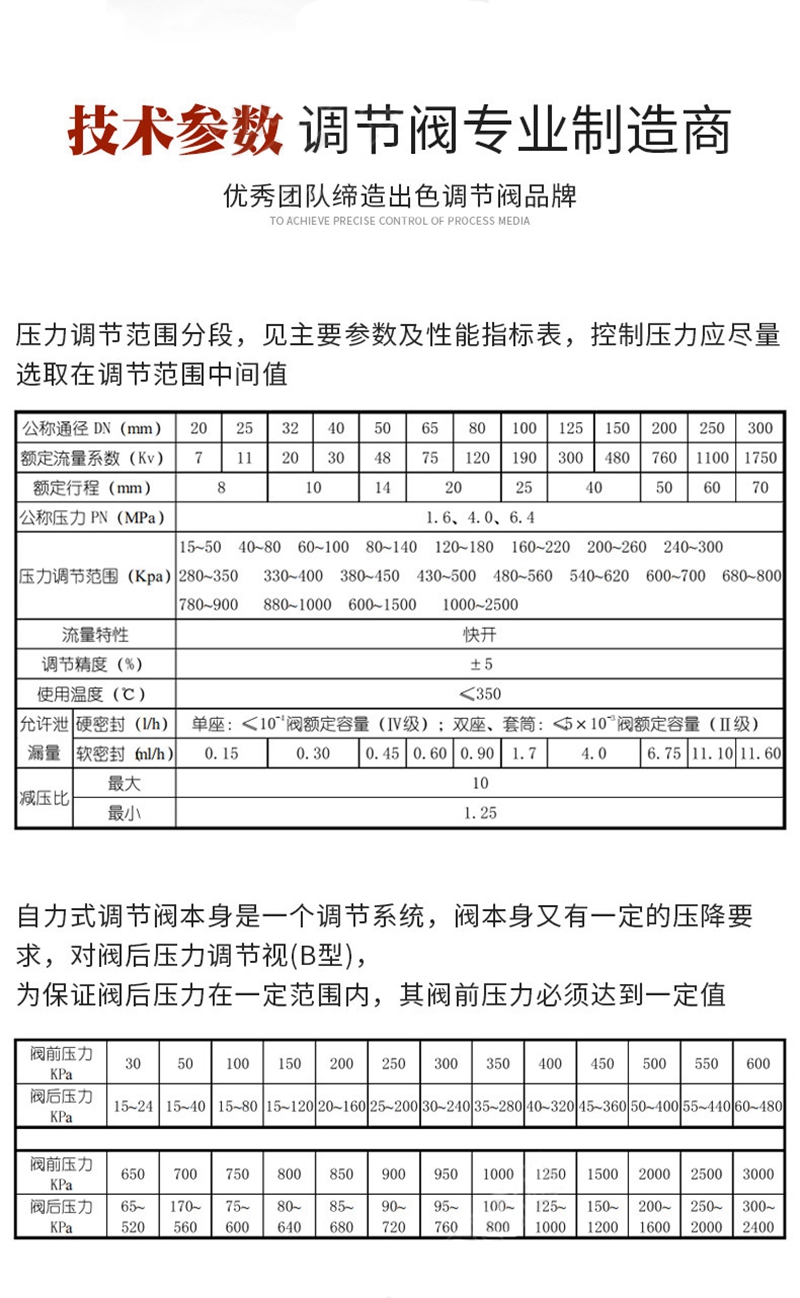

一、自力式压力调节阀主要零部件材料：
材料代号 | C(WCB) | P(304) | R(316) | |
主要 零件 | 阀体 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
阀芯,阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡胶,乙丙橡胶,氯丁胶,耐油橡胶 | |||
膜盖 | A3,A4钢涂四氟乙烯 | |||
填料 | 聚四氟乙烯,柔性石墨 | |||
弹簧 | 60Si2Mn | |||
导向套 | HPb59-1 | |||
二、自力式压力调节阀主要外形连接尺寸：
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
L | PN16,40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
B. | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
H | 压力 调节 范围 MPa | 15∼140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
130∼300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
280∼500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
480∼1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
600∼1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
1000∼2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
A . | 压力 调节 范围 MPa | 15∼140 | φ280 | φ308 | ||||||||||
130∼300 | φ230 | |||||||||||||
280∼1000 | φ176 | φ194 | φ280 | |||||||||||
600∼2500 | φ85 | φ96 | ||||||||||||
导压管接口螺纹 | M16×15 | |||||||||||||
