德标Y型过滤器

德标Y型过滤器是用来消除介质中的杂质,能有效保护阀门及设备的正常使用;德标Y型过滤器双层不锈钢滤网,杂质过滤更彻底,耐腐蚀性能更好;德标Y型过滤器当需要清洗时,只要将可拆卸的滤网取出,处理后重新装入即可,维护极为方便。

德标Y型过滤器 产品参数

产品型号: GL41H
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: Y型
驱动方式: 自动
产品口径: DN15~300
公称压力: PN16~40
阀门材质: GS-C25、1.4301、1.4401等

一丶德标Y型过滤器的产品详情

1.技术规范:DIN 3356

设计标准:DIN 3202

连接长度:DIN 2543-2546

试验和检验:DIN 3230

2.应用

热油系统、蒸汽系统、冷热水系统、天然气供应系统等。

3.产品主要优点

1)德标Y型过滤器是用来消除介质中的杂质,能有效保护阀门及设备的正常使用。

2)双层不锈钢滤网,杂质过滤更彻底,耐腐蚀性能更好。

3)当需要清洗时,只要将可拆卸的滤网取出,处理后重新装入即可,维护极为方便。

二、德标Y型过滤器的性能规范表

性能规范表

公称压力

PN

MPa

试验压力

强度试验

1.5×PN

密封试验

1.1×PN

气密封试验

0.6×PN

——

——

适用温度

-196~600

三、德标Y型过滤器的主要零部件材质

1.Y型过滤器的主要零部件材质图

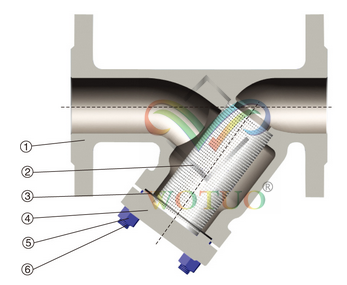

Y型过滤器的主要零部件材质图

上图所标数字含义

序号

名称

材质

1

阀体

GS-C251.43011.4401

2

过滤网

1.43011.4401

3

金属垫

石棉+不锈钢

4

阀盖

GS-C251.43011.4401

5

六角螺母

ASTM A194-2HA194

6

双头螺栓

ASTM A193-B7A193-B8

四、德标Y型过滤器的过滤网数表

水介质

20-40

气介质

40-100

油介质

10-120

五、德标Y型过滤器的主要连接尺寸

1.Y型过滤器的主要外形连接图:

    Y型过滤器的主要外形连接图Y型过滤器的主要外形连接图

2.Y型过滤器的主要外形尺寸表;

口径

DN

主要连接尺寸

PN16

总长

外圆

中心

水介

法兰厚

水介厚

n-φ

15

130

95

65

45

16

2

4-φ14

20

150

105

75

58

18

2

4-φ14

25

160

115

85

68

18

2

4-φ14

32

180

140

100

78

18

2

4-φ18

40

200

150

110

88

18

3

4-φ18

50

230

165

125

102

20

3

4-φ18

65

290

185

145

122

20

3

4-φ18

80

310

200

160

138

20

3

8-φ18

100

350

220

180

158

20

3

8-φ18

125

400

250

210

188

22

3

8-φ18

150

480

285

240

212

22

3

8-φ22

200

600

340

295

268

24

3

12-φ22

250

730

405

355

320

26

3

12-φ26

300

850

460

410

378

28

4

12-φ26

PN25

15

130

95

65

45

16

2

4-φ14

20

150

105

75

58

18

2

4-φ14

25

160

115

85

68

18

2

4-φ14

32

180

140

100

78

18

2

4-φ18

40

200

150

110

88

18

3

4-φ18

50

230

165

125

102

20

3

4-φ18

65

290

185

145

122

22

3

8-φ18

80

310

200

160

138

24

3

8-φ18

100

350

235

190

162

24

3

8-φ22

125

400

270

220

188

26

3

8-φ26

150

480

300

250

218

28

3

8-φ26

200

600

360

310

278

30

3

12-φ26

250

730

425

370

335

32

3

12-φ30

300

850

485

430

395

34

4

16-φ30

PN40

15

130

95

65

45

16

2

4-φ14

20

150

105

75

58

18

2

4-φ14

25

160

115

85

68

18

2

4-φ14

32

180

140

100

78

18

2

4-φ18

40

200

150

110

88

18

3

4-φ18

50

230

165

125

102

20

3

4-φ18

65

290

185

145

122

22

3

8-φ18

80

310

200

160

138

24

3

8-φ18

100

350

235

190

162

24

3

8-φ22

125

400

270

220

188

26

3

8-φ26

150

480

300

250

218

28

3

8-φ26

200

600

375

320

285

34

3

12-φ30

250

730

450

385

345

38

3

12-φ33

300

850

515

450

410

42

4

16-φ33
