一、微阻球型止回阀概述：
微阻球型止回阀，采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度为0-80℃。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。适用介质：水及弱腐蚀性流体。
二、微阻球型止回阀零部件材料：
零件名称 | 阀体 | 阀瓣 | 阀座 | 弹簧 |
材料 | 铸铁、球铁、铸钢 | 铸铜、不锈钢 | 铜、不锈钢 | 不锈钢 |

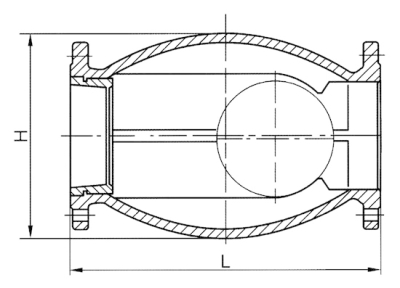

三、微阻球型止回阀外形连接尺寸：
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L(mm) | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
H (mm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
连接尺寸 | 法兰连接尺寸PN1.0MPa按GB4216.4-84；PN1.6MPa按GB4216.5-84 | ||||||||
四、微阻球型止回阀安装示意图：
五、微阻球型止回阀选型标准：
1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；
2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；
3、球形止回阀适用于中低压管路，可以制成大口径
4、球形止回阀的壳体材料可以用不锈钢制作，密封件的空心球体可以包裹聚四氟乙烯工程塑料，所以在一般腐蚀性介质的管路上也可应用，工作温度在-101--150℃之间，其公称压力≤4.0MPa，公称通经范围在DN200—DN1200之间；
5、对于DN50mm以下的高中压止回阀，宜选用立式升降止回阀和直通式升降止回阀；
6、对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；
7、对于DN大于50mm、小于600mm的高中压止回阀，宜选用旋启式止回阀；
8、对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形止回阀；
9、对于DN大于50mm、小于2000mm的低压止回阀，伊选用蝶式止回阀和隔膜式止回阀；
10、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。
