内螺纹止回阀

内螺纹止回阀的功能是用来防止管路中的介质倒流。内螺纹止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介…

内螺纹止回阀 产品参数

产品型号: H14W
连接方式: G、PT、NPT
结构形式: 升降式阀瓣、旋启式阀瓣、立式结构
驱动方式: 自动
产品口径: 1/2″~2″
公称压力: 1.6MPa
阀门材质: 不锈钢

上海沃托阀门有限公司生产的内螺纹旋启式止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。广泛应用于化工、冶金、制药等多个领域。

内螺纹止回阀特点:

1、结构简单、体积小、重量轻。

2、流道通畅、流体阻力小,阀瓣在很小的压差下就能完全打开。

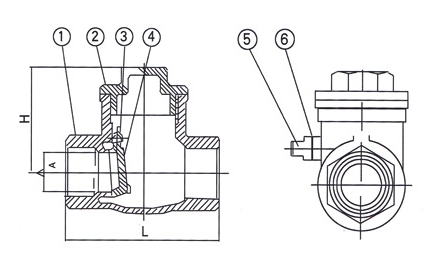

3、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。内螺纹止回阀,内螺纹止回阀结构图,止回阀

内螺纹止回阀零件材料:

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

摇杆插销

不锈钢316/304

4

阀瓣

不锈钢CF8M/CF8

5

螺塞

不锈钢316/304

6

螺塞垫片

聚四氟乙烯PTFE

内螺纹止回阀连接尺寸:

SIZE

1/2

3/4

1

11/4

11/2

2

A

15

20

25

32

40

50

H

42

51

60

67

75

81

L

65

80

90

105

120

140

尊敬的客户:

欢迎您访问我们的http://www.shwtfm.com网站,首先感谢您对我们沃托阀门的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!!!
