一、Y型波纹管截止阀结构特点：
1.双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失，降低能源损失，提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。
5.坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
6.截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
7.阀杆升降位置指示更直观。
二、Y型波纹管截止阀制造标准：
Y型结构形式 | |
制造标准：DIN3356 | 结构长度：DIN3202 |
法兰标准：DIN2543-2545 | 对焊口标准：DIN3239 |
试验标准：DIN3230 | |
三、Y型波纹管截止阀试验标准：
公称压力 | 1.6Mpa | 2.5Mpa | 4.0Mpa |
(nominal pressure) | |||
密封试验(seal test) | 1.8MPa | 2.8MPa | 4.4MPa |
壳体强度(shell) | 2.4MPa | 3.6MPa | 6.0MPa |
适用温度 | 300℃ | ||
(suitabletemprature) | |||
四、Y型波纹管截止阀用途：
工业(industry) | 电站(power station) |
废气净化厂(flue gas puerification plant) | 天然气(gas supply) |
真空装置(vacuum facilities) | 氨(ammonia) |
热水(hot water) | 冷冻系统(cllling&freezing systme) |
加热设备(heating technology) | 蒸汽系统(steam system) |
五、Y型波纹管截止阀主要零件材料及性能
零件名称 | 阀体 body | 阀盖 bonnet | 阀杆 stem | 阀瓣 disc | 密封面 | 填料 paking |
parta name | sealingface | |||||
GS-C25 | GS-C25 | GS-C25 | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
STL | GRAPHITE | |||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
GRAPHITE | ||||||
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
GRAPHITE | ||||||
STL | PTFE | |||||
304L | Cf3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
GRAPHITE | ||||||
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
GRAPHITE | ||||||
STL | PTFE |
六、Y型波纹管截止阀外形连接尺寸
Size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN25 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN40 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H | PN16 | 185 | 185 | 195 | 225 | 230 | 235 | 250 | 270 | 345 | 380 | 400 | 585 |
PN25 | 185 | 185 | 195 | 225 | 230 | 235 | 250 | 270 | 345 | 380 | 400 | 585 | |
PN40 | 185 | 185 | 195 | 225 | 230 | 235 | 250 | 270 | 345 | 380 | 400 | 585 | |
W | PN16 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 |
PN25 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | |
PN40 | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | |

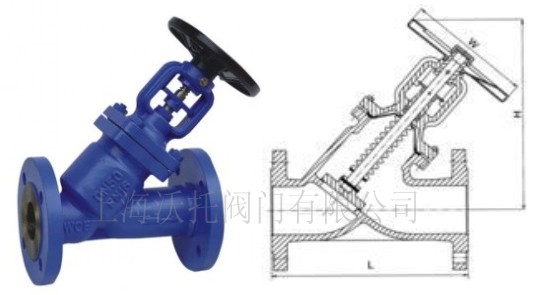

七、Y型波纹管截止阀结构示意图
八、Y型波纹管截止阀型号编制说明
WJ | 4 | 1 | H | 16 | C | |
代号 | 执行机构 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
WJ： Y型波纹管截止阀 | 0：电磁动 | 1：内螺纹 | 1：直通流道 | X：橡胶 | 10:1.0MPa | C：铸钢 |
3：蜗轮 | 2：外螺纹 | 2：Z形流道 | F：四氟 | 16:1.6MPa | P：304 | |
6：气动 | 3：不同连接 | 3：三通流道 | W：阀体加工 | 10K：日标 | R：316 | |
7：液动 | 4：法兰 | 4：角式流道 | H：Cr13不锈钢 | 150Lb美标 | RL：316L | |
9：电动 | 6：焊接 | 5：直流流道 | Y：硬质合金 | A:钛 | ||
无：手动 | 7：对夹 | 6：直通流道 | B: 巴氏合金 | Q:球墨铸铁 | ||
8：卡箍 | 7：角式流道 | J: 衬胶 | T: 铜 | |||
9：卡套 | M:蒙乃尔合金 |
注：①Y型波纹管截止阀产品名称与型号②Y型波纹管截止阀口径③Y型波纹管截止阀是否带附件以便我们的为您正确选型。若已经由设计单位选定Y型波纹管截止阀型号，请按Y型波纹管截止阀型号直接向我们沃托阀门销售部订购。
