不锈钢丝扣截止阀

不锈钢丝扣截止阀具有结构紧凑,密封面不易磨损、擦伤;密封性能好,启闭时阀瓣行程小,工艺性能好等特点;不锈钢丝扣截止阀广泛应用于水、油品、气、燃气、蒸汽、氮气、氢气、硝酸类、醋酸类等食品、制药、石油化工、电力、冶金等工业管线。

不锈钢丝扣截止阀 产品参数

产品型号: J11W
连接方式: G、PT、NPT
结构形式: 阀瓣非平衡直通式、阀瓣平衡直通式
驱动方式: 手动,电动,气动
产品口径: DN15~100
公称压力: PN1.6~6.4
阀门材质: 不锈钢、304.316.316L.0Cr18Ni9.321

一、不锈钢丝扣截止阀结构特点:
   硅溶胶精密铸造不锈钢阀体、阀盖
   适用于水、油、汽及某些腐蚀性流体介质
   常温额定工作压力为200PSI1.6Mpa

二、不锈钢丝扣截止阀主要性能规范:

公称压力

PN

2.5,4.0,6.4

MPa

强度试验压力

PT

3.8,6.0,9.6

低压气密封试验压力

0.6

高压密封试验压力

3.0,4.8,7.6

适用介质

J11W-16-64C

J11W-16-64P

J11W-16-64R

水、油品、气

硝酸类

醋酸类

适用温度

-40180

三、不锈钢丝扣截止阀主要零件材料:

零件名称

J11W-16-64C

J11W-16-64P

J11W-16-64R

阀体

WCB

ZG1Cr18Ni9Ti

 CF8

ZG1Cr18Ni12Mo2Tii

CF8M

阀盖

1Cr18Ni9Ti

304

1Cr18Ni9Ti

304

1Cr18NI12Mp2Ti

316

阀杆

1Cr18Ni9Ti

304

1Cr18Ni9Ti

304

18Ni12Mo2Ti

316

密封圈

304,316

填料

聚四氟乙烯

五、不锈钢丝扣截止阀主要外形尺寸:

SIZE

d

L

D1

H

Cv FACTORY

1/2

15

66

70

100

3.8

3/4

20

80

70

106

7.0

1

25

90

80

118

11.0

1-1/4

32

105

100

134

21.0

1-1/2

40

120

100

152

29.0

2

50

141

110

172

50.0

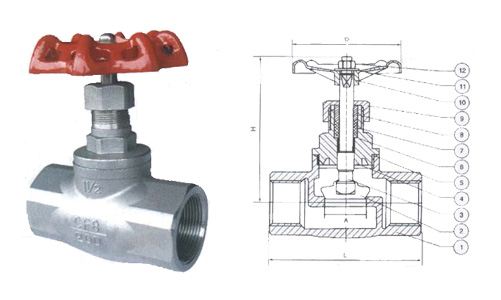

六、不锈钢丝扣截止阀结构图:

不锈钢丝扣截止阀,不锈钢丝扣截止阀标准,不锈钢丝扣截止阀结构尺寸
