高压波纹管闸阀

高压波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路;高压波纹管采用不锈钢或 Inconel 材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长

高压波纹管闸阀 产品参数

产品型号: WZ41H
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 明杆、暗杆
驱动方式: 手动,电动,气动
产品口径: DN65~200
公称压力: 900LB、1500LB、2500LB等
阀门材质: A105,F304,F316

一、 高压波纹管闸阀产品详情

1.技术规范

设计与制造:APi600  API6D  GB12234  GB12235

法兰尺寸:ANSIB16.5  JB/T79  GB9113

压力温度:ANSIB16.34  JB/T74  GB9131

结构长度:ANSIB16.10  GB12221

检验与标准:API598  JB/T9092  GB13927

2.应用

依然、易爆、有毒、强渗透性、放射性和贵重、高纯介质等。

3.产品主要优点

本公司最新研发的全段高温波纹管闸阀融合压力自密封式阀门和波纹管阀门的技术优点于一身。具有自密封阀门在高温高压下工作时的稳定性能。介质压力越高,中道所受到向上的推力越大,中道密封效果越好,不会发生中道泄露问题。而且具有波纹管阀门的三重密封设计(波纹管密封、阀杆填料密封及阀杆倒密封),若波纹管密封万一失效,阀杆填料也会避免泄露,即使填料发生泄漏,阀杆倒关在全开式也能阻止泄露及更换填料。并符合国际密封标准。

1)阀门阀体与阀盖的连接采用压力自紧密封结构,楔形的密封环(石墨夹不锈钢丝)与四开环组合;迫使密封环在高压下变形实现可靠密封,压力越高密封越可靠。

2)波纹管密封的关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊焊接,在流体介质与阀杆之间形成一个保护屏障,确保阀杆零泄漏。

3)合理的填料函设计,采用编结石墨、柔性石墨填料加两端填料的组合,确保阀门无外泄漏,符合环保要求。

4)阀杆倒密封设计可在特殊情况下方便换装填料。

5)阀座密封堆硬质合金,保证长时间工作安全可靠。

6)手动开关部件采用推力轴承的结构,使阀门开启迅速,关闭轻松方便。

二、高压波纹管闸阀性能规范表

性能规范表

公称压力

PN

MPa

试验压力

强度试验

1.5×PN

密封试验

1.1×PN

气密封试验

0.6×PN

——

——

适用温度

-196~600

二、 高压波纹管闸阀主要零部件材质

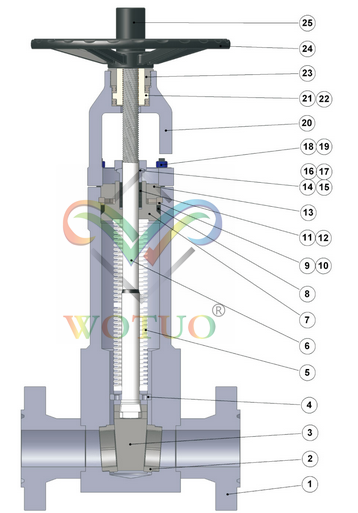

1)高压波纹管闸阀结构图:

高温波纹管闸阀结构图


上述所示数字含义:

序号

名称

材质

1

阀体

A105F304F316

2

阀座

13Cr316Steuite

3

阀板

13Cr304,316

4

介质片

1045,304,316

5

波纹管组件

304,316L

6

阀杆

13Cr304,316

7

填料函

1045,304,316

8

自压密封垫

柔性石墨+不锈钢

9

四开环

13Cr,304

10

自压档环

1045,304

11

填料

柔性石墨+不锈钢

12

填料垫片

1045,304

13

自压导向块

1045,304

14

压套

1045,304

15

压板

A105304

16

千斤螺栓

B7B8,B8M

17

千斤螺栓

2H,8,8M

18

双头螺栓

B7B8,B8M

19

螺母

2H,8,8M

20

阀盖

A105F304F316

21

阀母

铜合金,D2

22

轴承

1045,304

23

轴承压盖

1045,304

24

手轮

60-40-18

25

首轮帽

1045

三、 高压波纹管闸阀主要连接尺寸

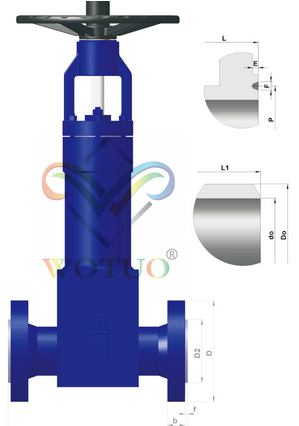

(1)高压波纹管闸阀尺寸图

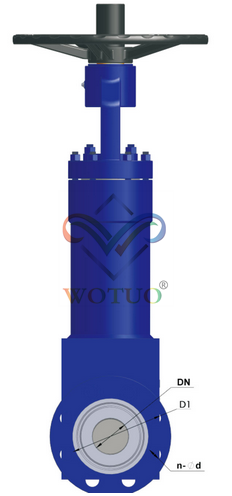

高温波纹管闸阀尺寸图 高温波纹管闸阀尺寸图


900LB

口径DN

法兰端连接尺寸

对焊端连接

总长L

外圆D

中心D1

水介D2

法兰厚b

水介厚f

E

F

P

n-φd

总长L1

管外径D0

65

422

245

190.5

137

41.5

7.9

7.9

11.9

108.0

8-φ29

254

73

80

384

240

190.5

156

38.5

7.9

7.9

11.9

123.8

8-φ26

305

89

100

460

290

235.0

181

44.5

7.9

7.9

11.9

149.2

8-φ32

356

114

150

613

380

317.5

241

56

7.9

7.9

11.9

211.1

12-φ32

508

168

200

740

470

393.7

308

63.5

7.9

7.9

11.9

268.9

12-39φ

660

218

150LB

口径DN

法兰端连接尺寸

对焊端连接

总长L

外圆D

中心D1

水介D2

法兰厚b

水介厚f

E

F

P

n-φd

总长L1

管外径D0

65

422

245

190.5

137

41.5

7.9

7.9

11.9

108.0

8-φ29

254

73

80

473

265

203.5

168

48

7.9

7.9

11.9

136.5

8-φ32

305

89

100

549

310

241.3

194

54

7.9

7.9

11.9

161.9

8-φ35

406

114

150

711

395

317.5

248

83

9.6

9.6

13.5

211.1

12-φ39

559

168

200

841

485

393.7

318

92

11.1

11.1

16.7

269.8

12-φ45

711

218

2500LB

口径DN

法兰端连接尺寸

对焊端连接

总长L

外圆D

中心D1

水介D2

法兰厚b

水介厚f

E

F

P

n-φd

总长L1

管外径D0

65

511

265

196.5

149

57.5

9.6

9.6

13.5

111.1

8-φ32

330

73

80

581

305

228.6

168

67

9.6

9.6

13.5

127.0

8-φ35

356

89

100

676

355

273.0

203

76.5

11.1

11.1

16.7

157.2

8-φ42

457

114

150

920

485

368.3

279

108

12.7

12.7

19.8

228.6

8-φ55

610

168
