内外牙迷你球阀

内外牙迷你球阀采用减流量通径、螺纹连接、脱蜡精密铸造阀体、卫生极设计、设有阀杆防爆出装置;内外牙迷你球阀主要用于截断或接通管路中的介质,结构紧凑,密封可靠,结构简单;内外牙迷你球阀适用于水、油、气及某些腐蚀性液体。

内外牙迷你球阀 产品参数

产品型号: Q21F
连接方式: G,NPT,PT,Rp,Rc, 螺纹
结构形式: 浮动球直通式
驱动方式: 自动
产品口径: DN6~25
公称压力: 1000PSI/PN63
阀门材质: 不锈钢304、316

内外牙迷你球阀采用减流量通径、螺纹连接、脱蜡精密铸造阀体、卫生极设计、设有阀杆防爆出装置;内外牙迷你球阀主要用于截断或接通管路中的介质,结构紧凑,密封可靠,结构简单,维修方便,经济实惠,全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起球阀密封面的侵蚀,易于操作和维修。

一、内外牙迷你球阀特点

1.流体阻力小、减流量通径、螺纹连接设计。

2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面,而且球阀的密封面材料采用PTFE,密封性好,能实现完全密封。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起球阀密封面的侵蚀。
7.适用于水、油、气及某些腐蚀性液体。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

二、内外牙迷你球阀主要零件及材质

1

阀体

SS304/SS316

5

螺钉

SS304/SS316

2

阀盖

SS304/SS316

6

阀杆

SS304/SS316

3

阀座

PTFE

7

O型圈

NBR

4

SS304/SS316

8

手柄

SS304/SS316

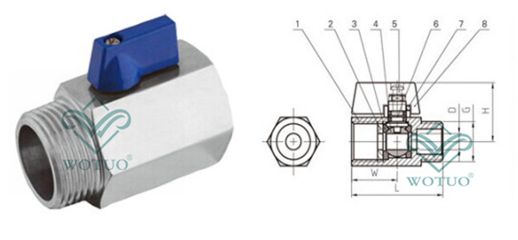

三、内外牙迷你球阀结构示意图

 内外牙迷你球阀结构示意图,内外牙迷你球阀结构尺寸图

四、内外牙迷你球阀外形尺寸

NPS

G

D

L

W

H

6

1/4"

7

42

23

26

10

3/8"

7

42

23

26

15

1/2"

9

46

23

28

20

3/4"

12

54

23

31

25

1"

15

62

23

34
