GB标准气动球阀是一种转角为90度的旋转类控制阀。它由气动活塞式执行机构和O型阀芯球阀组成，阀芯采用圆柱型通孔球体，以密封材质分有软密封和硬密封两种。
GB标准气动球阀以压缩空气为动力源，接受集散控制系统（DCS），可编程控制器（PLC）等开关信号，通过电磁阀可实现对阀门快速位式控制。
GB标准气动球阀采用直通型铸造阀体，球面经特殊工艺加工和硬化处理，使其表面平滑耐磨，具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断功能和克服较大压差等特点。产品广泛用于造纸、石化、冶金、航天、食品、医药、水处理等行业，特别适用于高黏度和含有纤维介质的工艺控制。
气动活塞式执行机构可分为单作用和双作用两种。双作用气动执行机构在使用过程中失气时，阀门保持于失气时位置，以确保继续生产。单作用在失电或失气时，阀门处于原始极限位置（全开或全关），以确保生产过程处于安全位置。
一、GB标准气动球阀技术规范
设计依据 | GB标准 |
设计标准 | GB12237 |
结构长度 | GB12221 |
连接法兰尺寸 | GB/9113、JB/T79 |
试验和检验 | JB/T9002 |
二、GB标准气动球阀技术参数
公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 275 | 380 | 512 | 941 | 1450 | 2220 | 3590 | 5130 | 7360 | |
公称压力MPa | 1.6、2.5、4.0、6.4 | ||||||||||||||
额定行程 | 90° | ||||||||||||||
固有流量特性 | 快开特性 | ||||||||||||||
阀体材质 | ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti | ||||||||||||||
阀座材质 | 软密封：PTFE、PPL；硬密封：不锈钢 | ||||||||||||||
阀芯材质 | ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti | ||||||||||||||
介质温度℃ | -40～+150、-40～+350 | ||||||||||||||
气源压力MPa | 0.4~0.6 | ||||||||||||||
电磁 阀 | 电源电压 | AC220V、DC24V | |||||||||||||
防爆等级 | 普通型、隔爆型mⅡT5 (d ⅡCT4)、本安型 | ||||||||||||||
连接形式 | GB9113-2000（JB/T79-94） | ||||||||||||||
泄漏量 | 软密封：Ⅵ级、硬密封：Ⅳ级 | ||||||||||||||
执行器接口 | G1/8”、NAMUR1/4” | ||||||||||||||
注：DN200以下为浮动球，DN250及以上为固定球。可为用户制造ANSI、JIS等标准连接法兰
可配附件
开关型：电磁阀、手轮机构、限位开关回讯器、空气过滤减压器等。
调节型：电气阀门定位器，空气过滤器，减压器等。
三、GB标准气动球阀执行器转扭及动作时间
执行器型号RD/RC | 0030 | 0060 | 0100 | 0150 | 0220 | 0300 | 0450 | 0600 | 0900 | 1200 | 2000 | 3000 | ||
执行器缸径 | 63 | 75 | 88 | 100 | 115 | 125 | 145 | 160 | 180 | 200 | 240 | 265 | ||
扭 矩 | 4bar气源 | 23.5 | 46.5 | 73.2 | 106 | 172 | 221 | 348 | 453 | 612 | 850 | 1496 | 2156 | |
5bar气源 | 29.3 | 58.2 | 91.5 | 133 | 215 | 277 | 434 | 567 | 765 | 1063 | 1870 | 2695 | ||
开 关 时 间 | 开向 | 双作用 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 0.9 | 1.2 | 1.5 | 2.0 | 2.7 | 3.5 | 4.0 |
单作用 | 0.3 | 0.4 | 0.5 | 0.7 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3.5 | 4.1 | 4.5 | ||
关向 | 双作用 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.1 | 1.4 | 1.7 | 2.2 | 3.2 | 4.0 | 4.5 | |
单作用 | 0.4 | 0.5 | 0.6 | 0.9 | 1.1 | 1.4 | 1.8 | 2.1 | 2.8 | 4.0 | 4.6 | 5.0 | ||

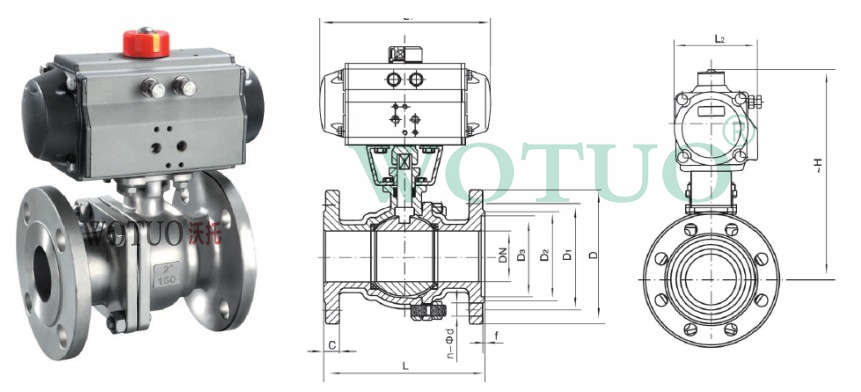

四、GB标准气动球阀结构结构尺寸示意图
五、GB标准气动球阀结构尺寸OVQ641（F、N、P）-16（1.6MPa）
公称 通径 | 外形尺寸(参考值) | 连接法兰尺寸(固定值) | |||||||||
L | L1 | L2 | H | D | D1 | D2 | C | f | n-Φd | ||
15 | 130 | 130 | 140.5 | 70.5 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
20 | 140 | 140 | 140.5 | 70.5 | 191/197 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
25 | 150 | 150 | 140.5 | 70.5 | 193/227 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 |
32 | 165 | 165 | 158.5 | 83 | 212/240 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 165 | 180 | 210.5 | 94.5 | 217/255 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 203 | 200 | 247.5 | 106.3 | 260/286 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 222 | 220 | 268.5 | 123 | 293/309 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 |
80 | 241 | 250 | 315 | 141 | 323/349 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 |
100 | 305 | 280 | 345 | 151.5 | 382/439 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 |
125 | 356 | 320 | 408.5 | 171.5 | 468/534 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 |
150 | 394 | 360 | 487 | 204 | 510/582 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 |
200 | 457 | 400 | 543 | 222 | 655/702 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 |
注：上表中L尺寸中左边为配用国标带ISO5211平台球阀尺寸，右边为配不带平台球阀尺寸。
六、GB标准气动球阀结构尺寸 OVQ641（F、N、P）-PN25（2.5MPa）
公称 通径 | 外形尺寸（参考值） | 连接法兰尺寸（固定值） | |||||||||
L | L1 | L2 | H | D | D1 | D2 | C | f | n-Φd | ||
15 | 130 | 130 | 140.5 | 70.5 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
20 | 130 | 140 | 140.5 | 70.5 | 191/197 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
25 | 140 | 150 | 158.5 | 83 | 199/227 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 165 | 165 | 210.5 | 94.5 | 212/250 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 165 | 180 | 247.5 | 106.3 | 245/255 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 203 | 200 | 268.5 | 123 | 270/286 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 241 | 220 | 315 | 141 | 309/330 | 185 | 145 | 118 | 22 | 3 | 8-Φ18 |
80 | 283 | 250 | 345 | 151.5 | 344/349 | 200 | 160 | 132 | 24 | 3 | 8-Φ18 |
100 | 305 | 280 | 408.5 | 171.5 | 421/438 | 235 | 190 | 156 | 24 | 3 | 8-Φ22 |
125 | 381 | 320 | 487 | 204 | 485/534 | 270 | 220 | 184 | 26 | 3 | 8-Φ26 |
150 | 403 | 360 | 543 | 222 | 559/582 | 300 | 250 | 211 | 28 | 3 | 8-Φ26 |
200 | 502 | 400 | 728 | 329.5 | 655/702 | 360 | 310 | 274 | 30 | 3 | 12-Φ26 |
七、GB标准气动球阀结构尺寸 OVQ641（F、N、P）-PN40（4.0MPa）
公称 通径 | 外形尺寸（参考值） | 连接法兰尺寸（固定值） | |||||||||
L | L1 | L2 | H | D | D1 | D2 | C | f | n-Φd | ||
15 | 130 | 130 | 140．5 | 70.5 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
20 | 130 | 140 | 158.5 | 83 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
25 | 140 | 150 | 210.5 | 94.5 | 199/227 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 165 | 180 | 247.5 | 106.3 | 240/266 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 165 | 200 | 268.5 | 123 | 255/271 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 203 | 220 | 315 | 141 | 286/307 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 241 | 250 | 345 | 151.5 | 330/335 | 185 | 145 | 118 | 22 | 3 | 8-Φ18 |
80 | 283 | 280 | 408.5 | 171.5 | 349/383 | 200 | 160 | 132 | 24 | 4 | 8-Φ18 |
100 | 305 | 320 | 487 | 204 | 421/487 | 235 | 190 | 156 | 24 | 4 | 8-Φ22 |
125 | 381 | 400 | 543 | 222 | 485/557 | 270 | 220 | 184 | 26 | 4 | 8-Φ26 |
150 | 403 | 400 | 728 | 329.5 | 582/629 | 300 | 250 | 211 | 28 | 4 | 8-Φ26 |
200 | 502 | 550 | 728 | 329.5 | 702/750 | 375 | 320 | 284 | 34 | 5 | 12-Φ30 |
注：系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或按用户要求制造；根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
上表中L尺寸中左边为配用国标带ISO5211平台球阀尺寸，右边为配不带平台球阀尺寸。
