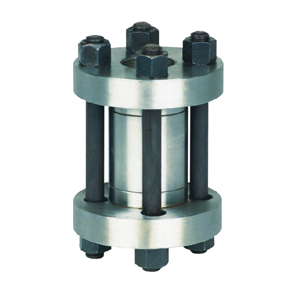

对夹蝶形止回阀

对夹蝶形止回阀体积小,重量轻,结构紧凑、维修方便;对夹蝶形止回阀阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭;对夹蝶形止回阀因速闭作用,可防止介质倒流对夹蝶形止回阀阀体结构长度尺寸小,刚性好;对夹蝶形止回阀安全方便,可用于水平垂直两个方向安装

对夹蝶形止回阀 产品参数

产品型号: H76H,H76Y,H76W,H76X,H76F
连接方式: 对夹
结构形式: 蝶形止回式
驱动方式: 自动
产品口径: DN200~1400
公称压力: PN10~40
阀门材质: 碳钢,不锈钢

对夹蝶形止回阀用途

H76HH76YH76WH76XH76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。

对夹蝶形止回阀产品特点

1、体积小,重量轻,结构紧凑、维修方便

2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭

3、因速闭作用,可防止介质倒流

4、阀体结构长度尺寸小,刚性好

5、安全方便,可用于水平垂直两个方向安装

对夹蝶形止回阀执行标准

1、法兰连接尺寸:GB/T1724.1-98

2、结构长度:GB/T12221-1989ISO5752-82

对夹蝶形止回阀性能参数

型号

工作压力(MPa

适用温度(

适用介质

阀体材料

H76H-10C40

1.04.0

29425

水、蒸汽、油品

碳钢

H76W-10P25

1.02.5

≤150

硝酸类

不锈钢

H76Y-40P

4.0

≤150

硝酸类

不锈钢

对夹蝶形止回阀主要外形和连接尺寸

公称通径DN (mm)

尺寸 (mm)

L

H

B1

B2

200

230

550

540

600

250

250

630

600

700

300

270

690

650

740

350

290

780

710

800

400

310

860

770

870

450

330

910

830

920

500

350

980

900

1000

公称通径DN (mm)

尺寸 (mm)

L

H

B1

B2

600

390

1070

1090

1250

700

430

1220

1200

1360

800

470

1320

1320

1480

900

510

1430

1420

1580

1000

550

1550

1550

1700

1200

630

1800

1780

1950

1400

710

1980

2000

2175

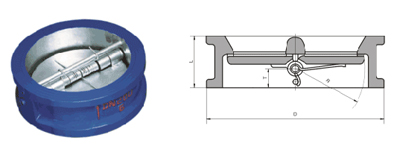

对夹蝶形止回阀结构图片

对夹蝶形止回阀,对夹蝶形止回阀结构图
