锻钢波纹管闸阀

锻钢波纹管闸阀主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。锻钢波纹管闸阀与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不…

锻钢波纹管闸阀 产品参数

产品型号: WZ41H
连接方式: 法兰RF、FF、RJ、TG、MFM
结构形式: 明杆、暗杆
驱动方式: 手动
产品口径: DN15~50
公称压力: PN16、25、40
阀门材质: A105N、F304、F316

一、锻钢波纹管闸阀产品详情

1.技术规范

设计标准:DN 3352/GB/T122234-2007

结构长度:DN 3202/GB/T12221-2005

连接法兰:DN 2543-2545/HG/T20592-97

试验和检验:DN 3230/JB/T9092-99

2.应用

石油、化工、制药、化肥、电力等行业。

3.产品主要特点

锻钢波纹管闸阀有二种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (304L夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖。按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊连接。

二、锻钢波纹管闸阀性能规范表

性能规范表

公称压力

PN

MPa

试验压力

强度试验

1.5PN

密封试验

1.1PN

上密封试验

1.1PN

气密封试验

0.6

适用温度

-196~600

三、锻钢波纹管闸阀主要零部件材质

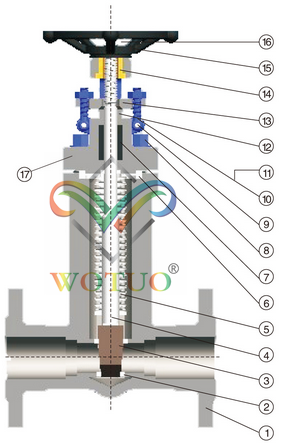

(1)锻钢波纹管闸阀外部结构图

锻钢波纹管闸阀外部结构图

上示数字所代表含义如下表:

序号

名称

材质

1

阀体

A105NF304F316

2

阀座

S.S304Stellite

3

闸板

20Cr13F304F316

4

阀杆

20Cr13F304F316

5

波纹管组件

S.S304S.S316L

6

复合垫

柔性石墨+不锈钢

7

填料

柔性石墨

8

螺栓

ASTMA193-B7A193-B8

9

千斤轴销

45#F304F316

10

千斤螺栓

ASTMA194-2HA194-8

11

六角螺母

ASTMA193-B7A193-B8194-2HA194-8

12

压套

20Cr13F304F316

13

压板

A105NF304F316

14

阀母

铜合金、D2BL2

15

手轮

KTH300-06

16

并帽

45#

17

阀盖

A105NF304F316

四、锻钢波纹管闸阀的主要连接尺寸

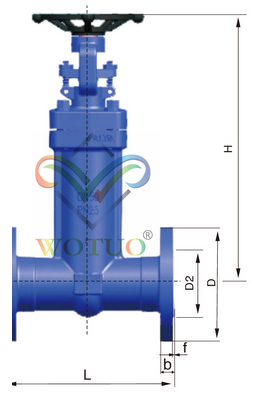

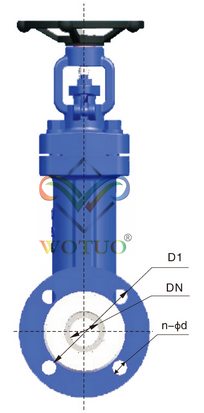

(1)锻钢波纹管闸阀的连接尺寸图

锻钢波纹管闸阀的连接尺寸图                             锻钢波纹管闸阀的连接尺寸图

PN16

口径DN

主要连接尺寸

总长(L

外圆(D

中心(D1

水介(D2

法兰厚(b

水介厚(f

n-φd

15

140

95

65

45

16

2

4-φ14

20

152

105

75

58

18

2

4-φ14

25

210

115

85

68

18

2

4-φ14

32

230

140

100

78

18

2

4-φ18

40

240

150

110

88

18

3

4-φ18

50

250

165

125

102

20

3

4-φ18

PN25

15

140

95

65

45

16

2

4-φ14

20

152

105

75

58

18

2

4-φ14

25

210

115

85

68

18

2

4-φ14

32

230

140

100

78

18

2

4-φ18

40

240

150

110

88

18

3

4-φ18

50

250

165

125

102

20

3

4-φ18

PN40

15

140

95

65

45

16

2

4-φ14

20

152

105

75

58

18

2

4-φ14

25

210

115

85

68

18

2

4-φ14

32

230

140

100

78

18

2

4-φ18

40

240

150

110

88

18

3

4-φ18

50

250

165

125

102

20

3

4-φ18
