气动衬氟调节蝶阀-上海沃托阀门有限公司

一、气动衬氟调节蝶阀的简介

ZSHWF气动衬氟蝶阀（亦称耐腐蚀气动蝶阀）是由气动活塞式执行器及四氟密封蝶阀祖成。适用于温度≤180℃。有腐蚀性或清洁度有一定要求工况，气动衬氟蝶阀是在过流部件、阀体、碟板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，气动衬氟蝶阀是化工、石油、医药、食品、钢铁治炼、造纸、水电等系统的气体、液体、半流体的管路和容器上做节流和调节设备使用的理想产品。全衬聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温稀硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

二、气动衬氟调节蝶阀的特点

体积小、重量轻、操作轻巧、便于安装、维修。

1.密封性能优良可靠、零泄漏、使用寿命长。

2.流量特性趋于直线，调节性能最优。

3.结构简单，开关迅速，90°旋转启闭。

4.可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。

5.可根据用户要求配置气动，电动装置，满足遥控和程控的需要。

6.衬氟蝶阀通过合理选材和采用特殊工艺结构。更换零件衬里材质可适用于各种介质。

7.广泛用于化工、农药、造纸、水处理、印染等强耐腐蚀开关或调节场合。若口径较大的耐腐蚀场合，建议选择耐腐蚀蝶阀。

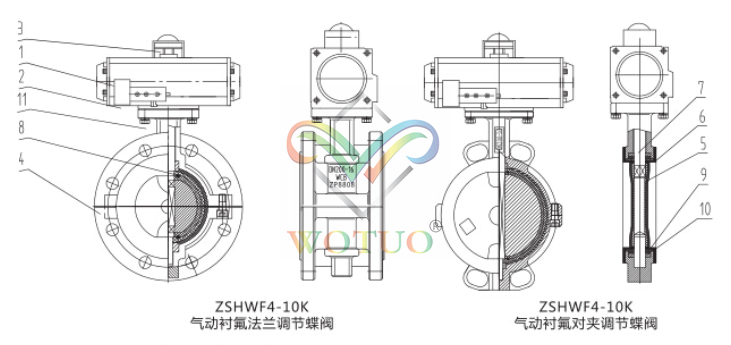

三、气动衬氟调节蝶阀结构图

上图所标数字含义如下表所示：

序号	名称	序号	名称
01	气动执行机构	07	阀杆
02	电磁阀	08	O型圈
03	信号	09	弹性垫
04	阀体	10	弹簧平垫
05	碟板	11	螺栓、螺母
06	阀座

四丶气动衬氟调节蝶阀的主要技术参数

阀体形式	直通铸造蝶阀
公称通径	DN50~500mm
公称压力	PN1.0、1.6MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	一体式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料
阀板形式	垂直板式（蝶形）
流量特性	等百分比、快开、线性
执行器型号	(GT)系列、(SR)系列、(AT)系列、(AW)系列、TH(QGSY)系列单双作用气动执行器
供气压力	400~700KPa
气源接口	G1/4”、G1/8”、G3/8”、G1/2”
环境温度	-30~+70℃
作用形式	单作用执行机构：气关式（B）—失气时阀位开（FO）；气开式（K）—失气时阀位关（FL）
作用形式	双作用执行机构：气关式（B）—失气时阀位保持（FL）；气开式（K）—失气时阀位保持（FL）
可配附件	定位器、电磁阀、空气过滤器

注：如需详细执行器参数，请进入气动执行器页面进行查询。

五、气动衬氟调节蝶阀主要零件常用材料

名称	材质
阀体、底座	铸钢、不锈钢、全衬氟
碟板	铸钢、不锈钢及特殊材料、全衬氟
密封圈	各种橡胶、聚四氟
衬里材料	F46、F4、PFA、PO、PE、PP
阀杆	2Cr13、不锈钢、全衬氟
填料	V型聚四氟乙烯填料、柔性石墨填料

六、气动衬氟调节蝶阀主要性能指标

项目	技术指标
回差（%）	带定位器：小于全行程的2%
基本误差（%）	带定位器：小于全行程的±2%
泄漏量	符合ANSI B16 104IV级标准
可调范围R	50:1

七、气动衬氟调节蝶阀主要性能规范

公称通径	50-500
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密封试验	0.6	0.6	0.6
适用介质	浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温稀硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质

八、气动衬氟调节蝶阀主要外形和连接尺寸

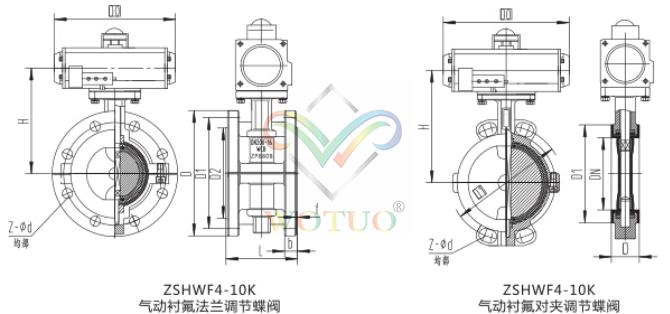

（1）气动衬氟调节蝶阀的主要外形示意图

）气动衬氟调节蝶阀的主要外形示意图

（2）气动衬氟调节蝶阀的外型连接尺寸表

公称通径DN		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L（法兰式）		108	112	114	127	140	140	152	165	178	190	216	222	229	267	292	318	330	410
L（）对夹式		43	46	46	52	56	56	60	68	78	78	102	114	127	154	165	190	203	216
H	法兰式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H	对夹式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640

九、气动衬氟调节蝶阀主要连接尺寸及重量

公称通径		主要尺寸
DN		L		D	D1	D2	f	b	z-φd	D	D1	D2	f	b	z-φd
mm	Inch	对夹	法兰	PNO.6MPa						PN1.0MPa
40	11/2	33	106	130	100	80	3	14	4-14	150	110	85	3	18	4-18
50	2	43	108	140	110	90	3	14	4-14	165	125	100	3	18	4-18
65	21/2	46	112	160	130	110	3	14	4-14	185	145	120	3	18	4-18
80	3	46	114	190	150	125	3	16	4-18	200	160	135	3	20	8-18
10	4	52	127	210	170	145	3	16	4-18	220	180	155	3	20	8-18
125	5	56	140	240	200	175	3	18	8-18	250	210	185	3	22	8-18
150	6	56	140	265	225	200	3	18	8-18	285	240	210	3	22	8-22
200	8	60	152	320	280	255	3	20	8-18	340	295	265	3	24	12-22
250	10	68	165	375	335	310	4	22	12-18	395	350	320	4	26	12-22
300	12	78	178	440	395	363	4	22	12-22	445	400	370	4	26	12-22
350	14	78	190	490	445	413	4	22	12-22	505	460	430	4	26	16-22
400	16	102	216	540	495	463	4	22	16-22	565	515	480	4	26	16-26
450	18	114	222	595	550	518	4	22	16-22	615	565	530	4	28	20-26
500	20	127	229	645	600	568	4	24	20-22	670	620	580	4	28	20-26
600	24	154	267	755	705	667	5	30	20-26	780	725	680	5	34	20-30
700	28	165	292	860	810	772	5	24	24-30	895	840	795	5	34	24-30
800	32	190	318	975	920	878	5	26	24-30	1015	950	900	5	36	24-33
900	36	203	330	1075	1020	980	5	26	24-30	1115	1050	1000	5	38	28-33
1000	40	216	410	1175	1120	1080	5	26	28-30	1230	1160	1115	5	38	28-36
1200	48	254	470	1405	1340	1295	5	28	32-33	1455	1380	1330	5	44	32-39

机标（JB78）时为4孔，表中尺寸为GB/9113标准，订货须说明。

DN200以Do尺寸为蜗轮手轮尺寸，DN200以下Do尺寸为手柄尺寸

十、主要连接尺寸及重量

公称通径		主要尺寸
DN		L		D	D1	D2	f	b	D	D	D1	D2	f	b	z-φd
mm	Inch	对夹	法兰	PN1.6MPa						PN2.5MPa
40	11/2	33	106	150	110	85	3	18	4-18	150	110	85	3	18	4-18
50	2	43	108	165	125	100	3	18	4-18	165	125	100	3	20	4-18
65	21/2	46	112	185	145	120	3	18	4-18	185	145	120	3	22	8-18
80	3	46	114	200	160	135	3	20	8-18	200	160	135	3	24	8-18
100	4	52	127	220	180	155	3	20	8-18	235	190	155	3	24	8-22
125	5	56	140	250	210	185	3	22	8-18	270	220	185	3	26	8-27
150	6	56	140	285	240	210	3	22	8-22	300	250	210	3	28	8-27
200	8	60	152	340	295	265	3	24	12-27	360	310	275	3	30	12-27
250	10	68	165	405	355	320	4	26	12-27	425	370	330	4	32	12-30
300	12	78	178	460	410	370	4	28	12-27	485	430	390	4	34	16-30
350	14	78	190	520	470	430	4	30	16-27	555	490	450	4	38	16-33
400	16	102	216	580	525	480	4	32	16-30	620	550	505	4	40	16-36
450	18	114	222	640	585	550	4	40	20-30	670	600	550	4	46	20-36
500	20	127	229	715	650	610	5	44	20-33	730	660	610	5	48	20-36
600	24	154	267	840	770	720	5	54	20-36	845	770	720	5	58	20-39
700	28	165	292	910	840	759	5	42	24-36	960	875	800	5	50	24-42
800	32	190	318	1025	950	900	5	42	24-39	1085	990	940	5	54	24-48
900	36	303	330	1125	1050	1000	5	44	28-39	1185	1090	1040	5	58	28-48
1000	40	216	410	1255	1170	1110	5	46	28-42	1320	1210	1150	5	62	28-55
1200	48	254	470	1485	1390	1330	5	52	32-48	1530	1420	1360	5	70	32-55

十一、主要连接尺寸及重量

公称通径		主要尺寸
DN		L		D	D1	D2	f	b	z-φd	D	D1	D2	f	b	z-φd
mm	Inch	对夹	法兰	ANSI 150LB						JIS 10K
40	11/2	33	106	130	98.5	73	3	16	4-15	140	105	85	3	17	4-19
50	2	43	108	152	120.5	92	3	17	4-19	155	120	100	3	17	4-19
65	21/2	46	112	178	139.5	105	3	19	4-19	175	140	120	3	19	4-19
80	3	46	114	190	152.5	127	3	20	4-19	185	150	130	3	19	8-19
100	4	52	127	229	190.5	157	3	24	8-19	210	1750	155	3	19	8-19
125	5	56	140	254	216	186	3	25	8-22	250	210	185	3	21	8-23
150	6	56	140	279	241.5	216	3	27	8-22	280	240	215	3	23	8-23
200	8	60	152	343	298.5	270	3	30	8-22	330	290	265	3	23	12-23
250	10	68	165	406	362.5	324	4	32	12-25	400	355	325	4	25	12-25
300	12	78	178	483	432	381	4	34	12-25	445	400	370	4	25	16-25
350	14	78	190	533	476	413	4	37	12-30	490	445	415	4	27	16-25
400	16	102	216	597	539.5	470	4	39	16-30	560	510	475	4	30	16-27
450	18	114	222	635	578	533	4	42	16-33	620	565	530	4	32	20-227
500	20	127	229	698	635	584	4	45	20-33	675	620	585	4	32	20-27
600	24	154	267	813	749.5	692	5	50	20-36	795	730	690	5	34	24-33
