截止阀工作原理

截止阀是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,维修方便等特点。

下面跟大家讲解一下截止阀的的工作原理。

一、截止阀工作原理

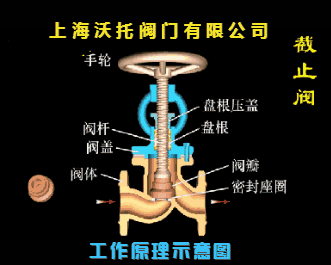

截止阀工作原理示意图截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。

截止阀,也叫截门,是使用最广泛的一种阀门之一,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。

截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下,所以安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。

二、截止阀和闸阀的区别

从外形来看闸阀比截止阀短而高,特别是明杆阀需要较高的高度空间。闸阀密封面有一定的自密封能力,它的阀芯靠介质压力紧紧地与阀座密封面接触,达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度,当强制关闭过量或温度变化较大的阀芯容易卡死。所以,高温、高压楔形闸阀,在结构上都采取了一定的防止阀芯卡死的措施。闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦,因而密封面容易磨损,特别是在阀门处于接近关闭状态时,阀芯前后压差很大,密封面磨损就更为严重。闸阀与截止阀相比较,它的主要优点是流体流动阻力小,普通闸阀的流动阻力系数约为0.08~0.12,普通截止阀的阻力系数约为3.5~4.5。开启关闭力小,介质可以两个方向流动。缺点是结构复杂,高度尺寸较大,密封面容易磨损。截止阀的密封面,必须施以强制力关闭的阀门才能达到密封,在同样口径、工作压力和一样的驱动装置下,截止阀的驱动转矩为闸阀的2.5~3.5倍。这一点在进行电动阀门的转矩控制机构调整时,应加以注意。

三、截止阀含义

截止阀的启闭件是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作直线运动。阀杆的运动形式,(通用名称:暗杆),也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此,这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。

四、截止阀特点

1、截止阀结构比闸阀简单,制造与维修都较方便。

2、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。

3、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。

4、启闭力矩大、启闭较费力,启闭时间校长。

5、流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。

 注:1.截止阀只许介质单向流动,安装时有方向性。

    2.截止阀的作用不是通就是不通。也就说截止阀只适用于全开和全关,不建议作调节和节流。

截止阀工作原理,截止阀结构原理,截止阀开关原理

截止阀结构型式

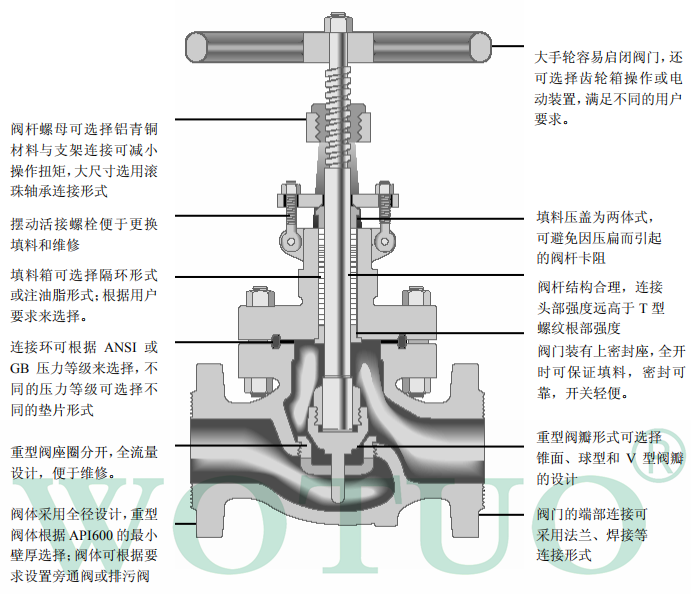

铸钢截止阀采用明杆支架式,螺栓连接阀盖结构(OS&YBB 型),旋转升降阀杆和手轮,是国际通用的截止阀结构。

截止阀阀体和阀盖

阀体、阀盖的设计均经过严格的计算,具有良好的强度、刚度和流通能力,符合标准规范的规定。

阀盖上设计了上密封座,在全开位置使填料密封更为可靠,并方便填料的更换。

截止阀阀杆与阀杆螺母

阀杆与阀杆螺母的螺纹传动采用了适度的配合间隙和独特的牙型修正处理,保证了阀门驱动的灵活性和阀门关闭状态的自锁性。在阀瓣与阀杆头部接触处,镶嵌了一块硬质不锈钢材料,使该处不至于因挤压而变形,或因锈蚀而影响阀瓣动作的灵活性。

截止阀填料和填料隔环

填料的尺寸和数量符合标准要求,并保证了密封的可靠性。填料采用石墨材料(不含石棉),填料的最底端和最顶端放置编织石墨填料,密封性能更好。在用户要求时可提供填料隔环和注油脂结构。(标准型产品不提供填料隔环)

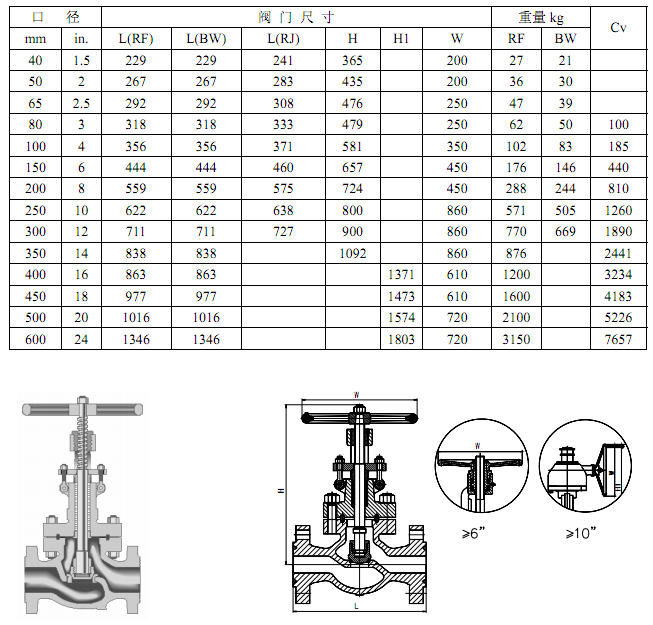

截止阀结构尺寸

截止阀结构尺寸
