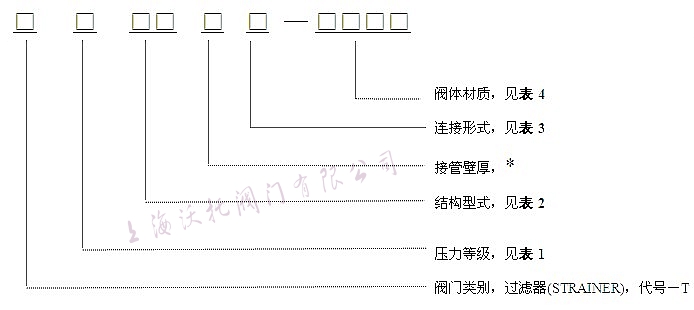

美标过滤器型号编制说明,美标过滤器型号编制方法

美标过滤器型号编制说明,美标过滤器型号编制方法注*：只有“连接型式”中为BW时才有此项

               阀芯材质一般为304。

一、美标阀门压力等级代号：（表1）

代号

压力等级

应用垫片

应用螺栓/螺母


PN(公制)

CL(磅制)

（最低要求）

（最低要求）

1

1.0


石棉垫片

35#/25#；35CrMoA/35#

1a

1.0


石棉垫片

35#/25#；35CrMoA/35#

2

2.0

150

石棉垫片,缠绕垫片

35#/25#；35CrMoA/35#

2a

1.6


石棉垫片,缠绕垫片

35#/25#；35CrMoA/35#

3

5.0

300

缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo；





0Cr18Ni9/0Cr18Ni9

3a

2.5


缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo；





0Cr18Ni9/0Cr18Ni9

4

6.8

400

缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo；





0Cr18Ni9/0Cr18Ni9

4a

4.0


缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo；


(MF)



0Cr18Ni9/0Cr18Ni9

5

10.0

600

缠绕垫片，八角形金属垫片

35CrMoA/35#；25Cr2MoVA/35CrMo;




/OCTAGON TYPE RING

0Cr18Ni9/0Cr18Ni9

5a

6.3

600

缠绕垫片，

35CrMoA/35#；25Cr2MoVA/35CrMo;


(MF)



0Cr18Ni9/0Cr18Ni9

6


800

缠绕垫片

35CrMoA/35#；25Cr2MoVA/35CrMo;





0Cr18Ni9/0Cr18Ni9

7

15.0

900

八角形金属垫片/OCTAGON TYPE

ASTM A194  B7/A194  2H；ASTM A194




RING(或缺省)

  B16/A194  4；ASTM  A453   660A/A194   8C

8

25.0

1500

八角形金属垫片/OCTAGON TYPE

ASTM A194  B7/A194  2H；ASTM A194




RING(或缺省)

  B16/A194  4；ASTM  A453   660A/A194   8C

9

42.0

2500

八角形金属垫片/OCTAGON TYPE

ASTM A194  B7/A194  2H；ASTM A194




RING(或缺省)

  B16/A194  4；ASTM  A453   660A/A194   8C

A

CL150-CL800




B





C





注：¬每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。

    ­对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。

    ®等级1a、2a、3a、4a、5a适用于JB标准阀门。

二、美标过滤器结构型式代号：（表2）

代号

结构型式

结构型式解释

应用标准

结构长度标准

1

TDY-SS-80

三通直流型，小外径系列，网眼80目

40B117.2

40B117.2

2

TDY-LS-80

三通直流型，大外径系列，网眼80目

40B117.1

40B117.1

3

TSY-SS-80

三通侧流型，小外径系列，网眼80目

40B117.2

40B117.2

4

TSY-LS-80

三通侧流型，大外径系列，网眼80目

40B117.1

40B117.1

5

YY-SS-80

Y型，小外径系列，网眼80目

40B237.2

40B237.2

6

YY-LS-80

Y型，大外径系列，网眼80目

40B237.1

40B237.1

7

*

*











注*：当网眼的目数变化时，仅改变其目数即可。一般为30目。

三、美标过滤器阀芯材质代号：

代号

阀座密封面/SEAT SURFACE

阀芯组件/TREM

（滤网）

95

（缺省）

304

304

96

（缺省）

316L

316L

四、美标阀门连接型式代号：（表3）

代号

连接型式

连接型式解释

S

SW

承插焊/SOCKET WELDED

T

NPT

60°锥管螺纹/NATIONAL TAPER PIPE THREAD

G

Rc

55°锥管螺纹/55° TAPER PIPE THREAD

R

RF

凸台面法兰连接/RAISED FACE

J

RJ

环槽面法兰连接/RING JOINT

W

BW

对焊连接/BUTT－WELDED

P

PIPE

阀门两端各带一段150mm长的管子/EACH ENDWITH A 150mm SHORT PIPE

F

MF(F)

凹凸面连接（凹面）/MALE-FEMALE FACE(FEMALE)

A

RF-NPT


五、美标阀门阀体材质代号：（表4）

代号

阀体材质/BODY

公称压力

阀盖垫片材料/GASKET

阀盖螺栓材料BOLT/NET

阀杆填料/PACKING

1锻造碳素钢阀体代号：/FORGED CARBON STEEL

H1

ASTM A105

£CL150

特制石棉垫片(£400℃耐油/酸/碱)

35#/25#

¬DN£40:304金属丝与柔

CL300,400,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

性石墨编织填料

CL600

软铁，八角型金属垫片

35CrMoA/35#

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

£CL150

304＋聚四氟乙烯缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

H2

ASTM A350-LF2

CL300,400,800

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

CL600

LF2，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

£CL150

304＋聚四氟乙烯缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

H3

ASTM A350-LF3

CL300,400,800

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

CL600

LF3，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环





2铸造碳素钢阀体代号：/CAST CARBON STEEL

J1

ASTM

£CL150

特制石棉垫片(£400℃耐油/酸/碱)

35#/25#

¬DN£40: 304金属丝与柔

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35#

性石墨编织填料



A216-WCB

CL600

软铁，八角型金属垫片

35CrMoA/35#

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

£CL150

304＋聚四氟乙烯缠绕垫片

35CrMoA/35#

¬DN£40: 304金属丝与柔

J2

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料



A352-LCB

CL600

LF2，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

£CL150

304＋聚四氟乙烯缠绕垫片

35CrMoA/35#

¬DN£40: 304金属丝与柔

J3

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

 A352-LC3

CL600

LF3，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环





3锻造合金钢阀体代号：(FORGED ALLOY STEEL)

K1

ASTM A182-F1

£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35#

性石墨编织填料

CL600

5Cr-0.5Mo，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

K2

ASTM A182-F11

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

阀体材质代号：（表4续）         /BODY MATERIAL（CONTINUE）

代号

阀体材质/BODY

公称压力

阀盖垫片材料/GASKET

阀盖螺栓材料BOLT/NET

阀杆填料/PACKING

K3

ASTM A182-F22

£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:304金属丝与柔

K4

ASTM A182-F5

CL300,400

304＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料

CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:304金属丝与柔

K5

ASTM A182-F9

CL300,400

304＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料

CL600

0Cr18Ni9，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环





4铸造合金钢阀体代号：(CAST ALLOY STEEL)

L1

ASTM

£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40: 304金属丝与柔

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35#

性石墨编织填料

 A217-WC1

CL600

5Cr-0.5Mo，八角型金属垫片

35CrMoA/35CrMo

DN³50:304金属丝与柔性石

CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

L2

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

 A217-WC6

CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环


£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

L3

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

 A217-WC9

CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环


£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:304金属丝与柔

L4

ASTM

CL300,400

304＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料

 A217-C5

CL600

5Cr-0.5Mo，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环


£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:304金属丝与柔

L5

ASTM

CL300,400

304＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料

 A217-C12

CL600

0Cr18Ni9，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环






5锻造不锈钢阀体代号：(FORGED AUST.SS)

M1


£CL150,800

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

A182-F304

CL600

0Cr18Ni9，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环


£CL150,800

316＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:316金属丝与柔

M2

ASTM

CL300,400

316＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

A182-F316

CL600

0Cr17Ni12Mo2,八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:316金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环


£CL150,800

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:321金属丝与柔

M3

ASTM

CL300,400

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料

A182-F321

CL600

0Cr18Ni11Ti,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:321金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环


£CL150,800

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:321金属丝与柔

M4

ASTM

CL300,400

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料

A182-F347

CL600

0Cr18Ni11Ti,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:321金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环

阀体材质代号：（表4续）     /BODY MATERIAL（CONTIUE）

代号

阀体材质/BODY

公称压力

阀盖垫片材料/GASKET

阀盖螺栓材料BOLT/NET

阀杆填料/PACKING

M5


£CL800

304H＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

¬DN£40:304H金属丝与柔

ASTM

CL300,400

304H＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料

A182-F304H

CL600

304H,八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304H金属丝与柔性


CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环


£CL800

316H＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

¬DN£40:316H金属丝与柔

M6

ASTM

CL300,400

316H＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料

A182-F316H

CL600

0Cr17Ni12Mo2,八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:316H金属丝与柔性


CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环


£CL150,800

304L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:304L金属丝与柔

M7

ASTM

CL300,400

304L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料

A182-F304L

CL600

304L,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:304L金属丝与柔性


CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环


£CL150,800

316L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:316L金属丝与柔

M8

ASTM

CL300,400

316L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料

A182-F316L

CL600

316L,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:316L金属丝与柔性


CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环






5 铸造不锈钢阀体代号：（CAST AUST.S.S)

N1


£CL150

304＋柔性石墨缠绕垫片

35CrMoA/35#

¬DN£40:304金属丝与柔

ASTM

CL300,400

304＋柔性石墨缠绕垫片

35CrMoA/35CrMo

性石墨编织填料

 A351-CF8

CL600

304，八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:304金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环


£CL150

316＋柔性石墨缠绕垫片

35CrMoA/35CrMo

¬DN£40:316金属丝与柔

N2

ASTM

CL300,400

316＋柔性石墨缠绕垫片

25Cr2MoVA/35CrMo

性石墨编织填料

 A351-CF8M

CL600

0Cr17Ni12Mo2,八角型金属垫片

25Cr2MoVA/35CrMo

DN³50:316金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环


£CL150

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:321金属丝与柔

N3

ASTM

CL300,400

321＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料

 A351-CF8C

CL600

0Cr18Ni11Ti,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:321金属丝与柔性石


CL900-2500

（缺省）

（缺省）

墨编织填料＋柔性石墨环


£CL150

304L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:304L金属丝与柔

N4

ASTM

CL300,400

304L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料

 A351-CF3

CL600

304L,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:304L金属丝与柔性


CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环


£CL150

316L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:316L金属丝与柔

N5

ASTM

CL300,400

316L＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料

A351-CF3M

CL600

316L,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:316L金属丝与柔性


CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环


£CL150

304H＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:304H金属丝与柔

N6

ASTM

CL300,400

304H＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料

A351-CF10

CL600

304H,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:304H金属丝与柔性


CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环


£CL150

316H＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

¬DN£40:316H金属丝与柔

N7

ASTM

CL300,400

316H＋柔性石墨缠绕垫片

0Cr18Ni9/0Cr18Ni9

性石墨编织填料

A351-CF10M

CL600

316H,八角型金属垫片

0Cr18Ni9/0Cr18Ni9

DN³50:316H金属丝与柔性


CL900-2500

（缺省）

（缺省）

石墨编织填料＋柔性石墨环

注：¬如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀

    盖螺栓材料”栏缺省。

    ­如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省


相关产品

在线咨询
扫一扫
关注公众号
