止回阀工作原理

止回阀又称逆止阀、单向阀、逆流阀、和背压阀,是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放的一种阀门,以下主要介绍止回阀的作用、止回阀原理与安装。


止回阀作用


止回阀作用:防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。


止回阀主要是对流动介质进行截断控制,应对不同介质可以选择不同材质的止回阀,止回阀能够对于水以及水蒸气等各类介质的流动进行截断控制,主要的材质为有碳钢以及低温钢等类型的金属材质。止回阀的主要的特点则是阀瓣关闭迅速,进行使用的期限比较的长,性能更加的可靠性。

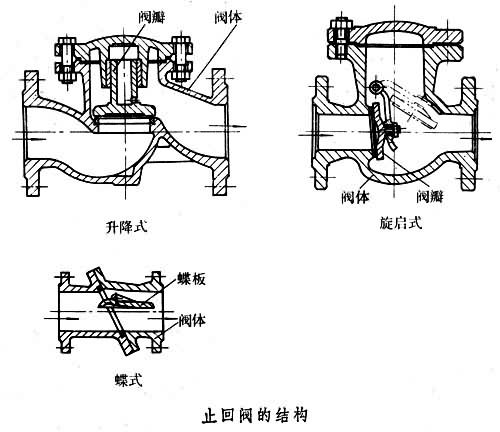

止回阀结构图

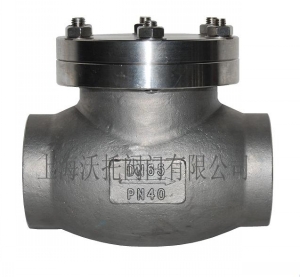

止回阀类别示意图


止回阀工作原理

单向止回阀原理是:依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。

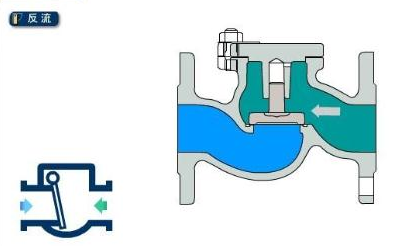

止回阀工作原理图

止回阀工作原理图

止回阀种类

止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种:


1、升降式止回阀分为立式和卧式两种。


2、旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。


3、蝶式止回阀为直通式。


以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接连接和对夹连接四种。


止回阀安装注意事项

1、在管线中不要使止回阀承受重量,大型止回阀安装时应独立支撑,使之不受管道系统产生的压力的影响。


2、止回阀安装时注意介质流动的方向应与阀体所标箭头方向一致。


3、升降式垂直瓣止回阀应安装在垂直管道上。


4、升降式水平瓣止回阀应安装在水平管道上。
