调节阀型号编制方法说明
调节阀(控制阀)一般由执行机构和阀门组成,是工业自动化过程控制领域中的最终控制元件。通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数。调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。
调节阀型号编制说明:
调节阀是阀门种类里较为复杂的控制元件,在工况运行中常常会因为选型的不当,参数的误差,产生一系列繁琐的问题。为减少和避免调节阀在工业运作过程中产生不必要的麻烦,以及阀门在管道中能够正常的作业,用户应对本调节阀型号编制方法进行详细的了解及认知。
调节阀型号编制一般表示为调节阀执行器大类、执行机构形式、执行机构特征、阀结构形式、公称压力、作用方式、变形产品等要素。(凡不能采用统一编号方法的,可按实际工况需要制订调节阀型号编制方法。)
调节阀型号编制方法:
执行器 大类 | 执行机构型式 | 执行机构 型式补充 | 阀结构形式 | 阀结构 形式补充 | 公称压力等级 | 整机作用方式 | 型式补充 |
Z | 查看表格2 | A:正作用 B:反作用 H:横气缸 | 查看表格4 | 查看表格5 | 以公称压力单位 MPa的10倍表示 | 查看表格7 | 查看表格8 |
举例 ZDLP-16P 电子式电动单座调节阀 压力1.6Mpa 不锈钢阀体
1,执行器代号:字母z表示执行器。
2,执行机构形式代号:
M | S | AZ/直行程,AJ/角行程 | DL/直行程,DR/角行程 | Z |
气动薄膜式 | 气动活塞式 | 电动式(AW电动温度调节阀) | 电子式(DW电子式温度调节阀) | 自力式 |
3,执行结构特征代号:A:正作用 B:反作用 H:横气缸
4,阀结构形式代号:
直行程类阀 | 角行程类阀 | |||||||||||||
Q | P | M | N | X/Q | S | T | W | O | L / T | V | ||||
切断阀 | 单座 | 套筒 | 双座 | 三通分流 三通合流 | 角形 | 隔膜 | 蝶阀① | O型球阀 | L型三通球阀 T型三通球阀 | V型球阀 | ||||
自力式类阀 | ||||||||||||||
Y | H | C | V | W | ||||||||||
压力调节阀 | 带指挥器压力调节阀 | 差压调节阀 | 微压调节阀 | 温度调节阀 |
5,阀结构形式补充代号:
直行程类阀 | 角行程类阀 | 自力式类阀 | ||||||
P | M | N | Z | E | E3 | P | M | N |
切断阀 单座 | 切断阀 套筒 | 切断阀 三通 | 刀形闸阀 | 偏心 | 三偏心 | 单座 | 套筒 | 双座 |
6,公称压力代号: 用阿拉伯数字表示,单位为兆帕(MPa),它是MPa的10倍。如:压力1.0MPA 等于公称压力为10公斤。
7,作用方式代号:
气动调节阀 | 电动调节阀 | 自力式压力调节阀 | |||
B | K | B | K | B | K |
气开式 | 气关式 | 电开式 | 电关式 | 阀后压力调节 | 阀前压力调节 |

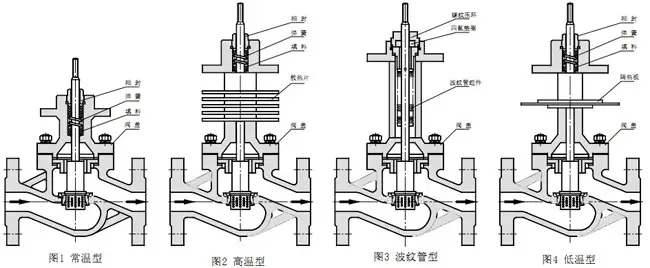

8,变形产品代号:
直行程类阀 | |||||||||||||
无 | D | G | W | Q | J | F | X | H | |||||
标准型 | 低温 | 高温散热 | 波纹管密封 | 调节切断 | 夹套保温 | 衬氟 | 橡胶 | 不锈钢/ 硬质合金 | |||||
角行程类阀 | |||||||||||||
F4 | F46 | Je | R | Y | F | J | K | M | |||||
衬PTFE | 衬FEP | 衬胶 | 软密封 | 硬密封 | 衬氟 | 夹套 | 浮动球式 | 固定球式 |
调节阀作为过程控制中的终端元件,用户对它的重要性对比以前有了更新的认识。调节阀应用的好坏,除产品自身质量、用户是否正确安装、使用、维护外,参数正确地计算、阀门选型十分重要。很多人由于计算选型的失误,造成系统开开停停,有的甚至无法使用,设计人员应该认识调节阀在现场的重要性,必须对调节阀的型号编制及选型的了解予以重视。
