球阀使用说明书

球阀发展历史

球阀是上世纪50年代问世的一种新型阀门。在短短的30多年里，球阀已发展成为一种主要的阀类，它在航空航天、石油化工、长输管线、轻工食品、建筑等许多方面都得到了广泛的应用。早在19世纪80年代美国就开始设计球阀，但是当时缺乏适当的密封材料，限制了求法的发展，使它未能成为一种正式工业产品。直到上世纪50年代，聚四氟乙烯等弹性密封材料的出现才使球阀的产生和发展出现了转机；同时由于机床工业的发展，使球体加工技术提高，能够实现球体所要求的尺寸精度与表面粗糙度。

国内外研究球阀现状

球阀是上世纪50年代问世的一种新型阀门。在短短的30多年里，球阀已发展成为一种主要的阀类，它在航空航天、石油化工、长输管线、轻工食品、建筑等许多方面都得到了广泛的应用。目前球阀最大公称通径已达3050mm，这是美国EscherWyss公司为田纳西州的一个泵站所提供的四台球阀，用作透平机出口的切断阀，设计压力为4.8Mpa。球阀的最高工作压力已达72Mpa，其相应温度高达1000℃。

球阀不仅在一般工业管道上得到了广泛应用，而且在核工业、宇航工业的液氧与液轻输送管线上普遍采用。

全塑料球阀近年来发展较快。其特点是：耐腐蚀、重量轻、成本低。西德一家阀门公司已制造通径为6“的塑料球阀；美国Hill Maccanng公司制成一种含氟材料球阀，商业名称为Kynar，据称有高强度、优良的耐温与耐腐蚀性能，使用温度《250℃。

同时随着时代的发展，进入21世纪以后，生产和制造技术有了显著优化提高，同时，技术人员大都通过计算机技术对产品进行研发设计和控制优化，在很大程度上提高了设计速度和更新周期。

目前，全球的控制阎市场如同大部分工业品一样被三个经济体瓜分，分别是美国为代表的北美经济体，以德国、英国、法国为代表的欧盟地区，和以日本为代表的亚太地区。

美国是全球最大的阀门供应商，其阀门协会有超过110家企业，年产值超过40亿美元。1984年就在中国开展业务的FIS}玎讯控制阀由于进入中国较早，其产品已经成为中国教科书的样板。

德国在二战之后迅速恢复经济，其产品通过优良的质量迅速占领市场。德国阀门企业一般都属于专业性很强的公司，在某一类产品的研究、设计和制造方面都有自己的特色。

日本作为世界第二经济体，其阀类产品由于价格适中，质量较好，迅速占领了中国中低端市场。

目前我国关于球阀的生产企业大多规模小、科研能力弱，大多通过参考外国产品进行设计生产，其主要原因是技术投入资金不足，科研人员数量不足，所以在国内很多的大型工程招标中大多被外国阀门企业所垄断。

一、球阀主要用途和使用范围

1、球阀用途

球阀主要使用在石油、化工等诸多工业管线上，做启闭装置用，不宜做调节使用。

2、球阀使用范围

温度（℃）介质压力等级（Class）

■ -29～150 ■ 无腐蚀 ■ 150

□ -29～425 □ 有腐蚀 □ 300

□ -29～595 □ 其它 □ 400

□ -46～345 □ 600

□ -196～600 □ 900

□ 其它 □其它

二、球阀采用标准

■ API

■ ASME/ANSI

■ MSS

□ BS

■ ASTM

□ 其它

三、球阀性能规范

性能规范
压力等级PN（Class）	■150 □300 □400 □600 □900 □1500 □其它
适用介质	■水 ■蒸汽 ■油品 □ 各类气体 □各类液体
使用温度（℃）	■-29～150 □-29～425 □-29～595 □-46～345 □-196～600 □其它
试验压力（MPa）	强度	3.0MPa	试验介质	水	试验温度（℃）	常温
	密封	2.2MPa		水
	低压气密封	0.6MPa		空气

四、球阀主要结构特点：

球体： ■ 浮动式 □ 固定式 □ 其它

阀体： □ 单体式 ■ 两片式 □ 三片式 □ 其它

阀门连接形式： ■ 法兰式 □ 焊接式 □ 螺纹式 □ 其它

阀座： ■ 固定式 □ 浮动式 □ 其它

填料形式： ■ 成型填料 □ 成型填料+软质填料 □ O-ring □ 其它

是否有安全排放装置： □有 ■无

操作方式： ■ 手动 □ 电动 □ 气动 □ 液动 ■ 其它

球体绕轴线垂直方向旋转90°达到阀门开关，结构紧凑，启闭快。特别大口径球阀，浮动圈、固定球式结构，扭矩小，操作方便，广泛应用在石油天燃气管线上。球面体与环形座在预紧力和介质力作用下达到密封，密封可靠，使用寿命长。

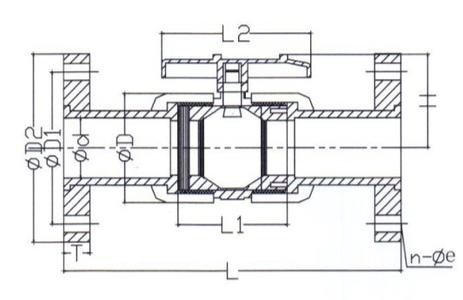

球阀主要外形尺寸和连接方式

球阀使用说明书,球阀使用范围,球阀安装说明

五、球阀主要零件及材料

球阀零件材质（表）
序号	球阀零件名称	球阀材料
序号	球阀零件名称	碳钢	合金钢	不锈钢
1	阀体	□ A105 ■ A 216 WCB □ A 352 LCB □ A 350 LF2 □ 其它	■ A 352 LC3 □ A 217 WC6 □ A 217 WC9 □ 其它	■ A 182 F304 □ A 182 F316 ■ A 351 CF8 □ A 351 CF8M □ A 351 CF3 □ A 351 CF3M ■ 其它
2	球体	■ A 105+ENP □ 350LF2+ENP □ 其它	□ MONEL ■ 其它	■ A 182 F304 ■ A 182 F316 □ A 351 CF8 □ A 351 CF8M □ A 351 CF3 □ A 351 CF3M ■ 其它
3	阀座	■ A105+ENP □ A 216 WCB □ 其它	□ A350LF2+ENP ■ 其它	■ A 182 F304+RPTFE ■ A 182 F316+RPTFE □ A 351 CF3M □ 其它
4	阀座密封圈	■ PTFE □ BUNA-N □ VITON □ 其它
5	阀杆	■ 4140+ENP □ 17-4PH □ A 182 F316 □ MONEL ■ 其它
6	螺栓/螺母	■ A 193 B7M/A 194 2HM ■ A 320 B8/A 194-8 ■ A 320 L7/A 194-4 □ 其它
